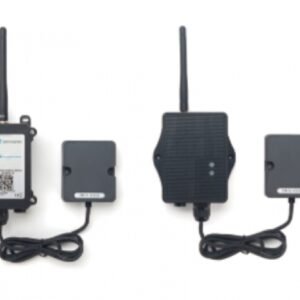

Dragino MDS2009 versions

Capteur de niveau radar 24 GHz 20 m

  • ConnexionAntenne à la ferme (LoRaWAN) ou réseau mobile (NB-IoT, LTE-M)
  • AlimentationBatterie et panneau solaire ou pile lithium
  • Autonomie annoncée3 à 5 ans

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.

Une question avant de commander ? 01 34 91 90 20

  • Réponse sous 24 h ouvrées
  • Conseil sur la couverture radio
  • Une seule demande pour plusieurs produits

En bref

  • Radar FMCW 24 GHz : mesure de 0,5 à 20 m, précision ±0,1 m
  • Deux distances par mesure : la cible la plus proche et la suivante
  • Mode alarme : envois rapprochés quand la distance sort de la plage réglée
  • LoRaWAN EU868 via passerelle, ou NB-IoT et LTE-M avec carte SIM objets connectés selon la version
  • Pile Li-SOCl2 8 500 mAh, pile 19 000 mAh ou panneau solaire

Présentation

Le capteur de niveau radar 24 GHz LoRaWAN Dragino MDS200 mesure la distance jusqu'à une surface d'eau ou un objet, de 0,5 à 20 m. Il sert sur les grands ouvrages : réserve d'irrigation, lagune, retenue collinaire, ou cours d'eau suivi depuis un pont.

En mode alarme, il rapproche ses envois dès que le niveau sort de la plage réglée. L'exploitant ou le gestionnaire d'une ASA est prévenu d'une montée des eaux, d'une réserve qui baisse plus vite que prévu ou d'une fosse proche du trop-plein.

Points forts du MDS200

  • Radar FMCW 24 GHz, plage de mesure de 0,5 à 20 m

  • Précision ±0,1 m, résolution 0,01 m

  • Deux distances remontées : la cible la plus proche et la suivante

  • Alarme de distance avec envoi toutes les minutes par défaut en mode alarme

  • Lecture correcte malgré la condensation ou une poussière épaisse sur le capteur

  • Pile Li-SOCl2 8 500 mAh prévue pour 5 ans au plus selon la cadence d'envoi, ou version solaire

  • Électronique utilisable de -40 à 85 °C

Usages en agriculture

  • Réserve d'irrigation :

    Volume disponible avant la campagne et suivi du remplissage pendant l'hiver.

  • Cours d'eau ou fossé :

    Capteur fixé sous un pont pour signaler une montée des eaux près des parcelles ou d'un point de pompage.

  • Lagune ou grande fosse à effluents :

    Niveau de remplissage pour organiser les vidanges et les épandages.

  • Retenue collinaire :

    Historique du niveau pour justifier les prélèvements et anticiper les arrêtés de restriction.

  • Pour une cuve plus petite, le capteur radar MDS120 est plus précis à courte distance.

Installation et intégration

Montez le capteur au-dessus de la surface, tourné vers elle. Le cône est large en horizontal (78°) et étroit en vertical (23°). Orientez-le pour qu'aucune berge, paroi ou structure n'entre dans le faisceau. Laissez au moins 0,5 m sous le capteur au niveau le plus haut.

En LoRaWAN (classe A, OTAA, EU868), le capteur rejoint une passerelle LoRaWAN ou un réseau opéré avec ses clés préchargées. Les versions NB-IoT et NB-IoT/LTE-M servent sur un site isolé sans passerelle. Elles passent par le réseau mobile avec une carte SIM objets connectés, à prendre auprès d'un opérateur (non fournie sur les versions GE). Les mesures s'affichent sur la plateforme de votre choix (TTN, ChirpStack) avec le décodeur Dragino, ou sur la plateforme Syclance proposée en option.

Les seuils d'alarme, l'intervalle d'envoi et le datalog se règlent par Bluetooth 5.1, commandes AT ou downlink. Le firmware se met à jour sans fil.

Versions disponibles

RéférenceDifférenceUsage conseillé
MDS200-LBLoRaWAN EU868, pile Li-SOCl2 8 500 mAhCas général : parcelle ou bâtiment couvert par une passerelle LoRaWAN
MDS200-LB2LoRaWAN EU868, pile grande capacité 19 000 mAhEnvois rapprochés ou capteur difficile d'accès, pour espacer les interventions

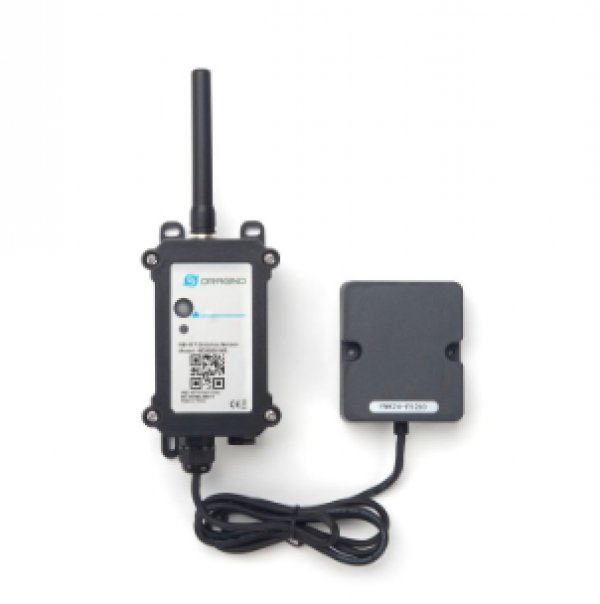

MDS200-LSLoRaWAN EU868, panneau solaire et batterie Li-ion rechargeable 3 000 mAhPoste en extérieur bien exposé, cadence d'envoi soutenue
MDS200-NB-GENB-IoT, pile Li-SOCl2 8 500 mAh, livré sans carte SIMSite isolé sans passerelle, couvert en NB-IoT par l'opérateur
MDS200-NB2-GENB-IoT, pile grande capacité 19 000 mAh, livré sans carte SIMSite isolé en NB-IoT avec envois fréquents
MDS200-NS-GENB-IoT, panneau solaire et batterie Li-ion rechargeable 3 000 mAh, livré sans carte SIMSite isolé en NB-IoT, poste exposé au soleil
MDS200-CB-GENB-IoT et LTE-M (Cat-M1), pile Li-SOCl2 8 500 mAh, livré sans carte SIMSite isolé : bascule NB-IoT ou LTE-M selon la couverture locale
MDS200-CB2-GENB-IoT et LTE-M (Cat-M1), pile grande capacité 19 000 mAh, livré sans carte SIMSite isolé en NB-IoT ou LTE-M avec envois fréquents
MDS200-CS-GENB-IoT et LTE-M (Cat-M1), panneau solaire et batterie Li-ion rechargeable 3 000 mAh, livré sans carte SIMSite isolé en NB-IoT ou LTE-M, poste exposé au soleil

Caractéristiques techniques

Plage de mesure
0,5 à 20 m
Précision
±0,1 m
Résolution
0,01 m
Angle de mesure
78° horizontal, 23° vertical
Mesures
Objet le plus proche et objet suivant
Température de fonctionnement
-40 à 85 °C
Connectivité
LoRaWAN 1.0.3 classe A (EU868) ; NB-IoT ; NB-IoT et LTE-M
Radio LoRa
Jusqu'à +22 dBm, sensibilité jusqu'à -139 dBm
Alimentation
Pile Li-SOCl2 8 500 mAh ou 19 000 mAh, ou panneau solaire et batterie Li-ion 3 000 mAh
Intervalle d'envoi
20 minutes par défaut, 1 minute en mode alarme, réglable
Configuration
Bluetooth 5.1, commandes AT, downlink, mise à jour OTA

Ce qu'il faut savoir avant de commander

Connexion

En LoRaWAN, il faut une passerelle à portée : une antenne installée à la ferme, ou un réseau LoRaWAN déjà en place.

En NB-IoT ou LTE-M, prévoyez une carte SIM objets connectés, à prendre auprès d'un opérateur. Elle n'est pas fournie.

Alimentation

Version solaire : panneau et batterie, à orienter au sud sans ombre portée.

Pile lithium : autonomie annoncée de 3 à 5 ans, selon l'intervalle de mesure.

À prévoir avec

Plateforme

Les mesures s'affichent sur la plateforme de votre choix. En option, la plateforme cloud Syclance regroupe courbes, alertes e-mail et SMS et historique de tous vos capteurs.

Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.

01 34 91 90 20

Documentation

Documentation technique Dragino MDS200

Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.

Ouvrir la documentation (nouvel onglet)

Questions fréquentes

Le MDS200 peut-il surveiller une rivière ?

Oui. Fixé sous un pont ou sur une potence, il mesure la distance jusqu'à la surface de l'eau, jusqu'à 20 m. Le mode alarme rapproche les envois quand le niveau dépasse le seuil réglé.

Pourquoi deux distances dans la trame ?

Le MDS200 remonte la cible la plus proche et la suivante. Cela permet de repérer un obstacle ponctuel devant la surface mesurée, comme une branche ou de la mousse.

Quelle différence avec le MDS120 ?

Le MDS200 (24 GHz) porte jusqu'à 20 m avec une précision de ±0,1 m. Le MDS120 (60 GHz) s'arrête à 12 m, mais il est plus précis à courte distance et son cône est plus étroit.

Combien de temps tient la pile en mode alarme ?

Dragino annonce jusqu'à 5 ans avec la pile 8 500 mAh, selon la cadence d'envoi. Des alarmes fréquentes raccourcissent cette durée. Prenez alors la pile 19 000 mAh ou la version solaire.
