Dragino DLOS8N2 versions

Passerelle LoRaWAN extérieure IP65 à poser sur mât ou pignon

  • ConnexionAntenne à la ferme (LoRaWAN), Ethernet ou Wi-Fi
  • AlimentationSecteur ou adaptateur
  • ProtectionIP65 / IP66

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.

Une question avant de commander ? 01 34 91 90 20

  • Réponse sous 24 h ouvrées
  • Conseil sur la couverture radio
  • Une seule demande pour plusieurs produits

En bref

  • Passerelle LoRaWAN d'extérieur en boîtier IP65, de -40 à 85 °C
  • Se fixe en hauteur : mât, pignon de hangar, silo ou château d'eau
  • Un seul câble Ethernet en PoE 802.3af, ou alimentation 12 à 24 V DC
  • Liaison Internet par Ethernet, Wi-Fi ou 4G (version EC25), avec bascule de secours
  • Concentrateur SX1302, sensibilité jusqu'à -140 dBm, bande EU868

Présentation

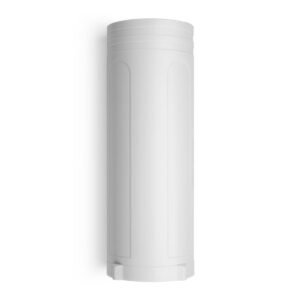

La Dragino DLOS8N est une passerelle LoRaWAN extérieure. Elle reçoit les mesures de tous les capteurs LoRaWAN de l'exploitation et les envoie sur Internet. On la fixe en hauteur, sur un mât, un pignon de hangar, un silo ou un château d'eau, puis on la relie au réseau de la ferme par câble, par Wi-Fi ou en 4G selon la version.

Plus l'antenne est haute et dégagée, plus elle porte loin vers les parcelles, les forages et les bâtiments éloignés. Une passerelle d'intérieur, elle, est freinée par les murs et la tôle. Le boîtier IP65, l'antenne fibre de verre et la protection contre la foudre permettent de la laisser dehors toute l'année.

Points forts du DLOS8N

  • Concentrateur Semtech SX1302 et 2 SX1250, 10 voies de démodulation en parallèle

  • Sensibilité jusqu'à -140 dBm

  • Boîtier IP65, fonctionnement de -40 à 85 °C, protection contre la foudre

  • Alimentation 12 à 24 V DC, ou PoE 802.3af par le câble Ethernet

  • Ethernet 10/100, Wi-Fi 2,4 GHz, option 4G Quectel EC25 qui prend le relais si la liaison filaire tombe

  • GPS intégré pour la position et l'heure

  • Semtech UDP, LoRaWAN Basic Station, MQTTS et filtrage des paquets

  • Réception directe de capteurs en ABP sans serveur LoRaWAN, provisionnement automatique

Usages en agriculture

  • Couvrir les parcelles

    Une seule passerelle en point haut pour relier les sondes de sol, les stations météo et les capteurs de cuve répartis autour de la ferme. Voir nos capteurs de sol et la météo agricole.

  • Irrigation et forages

    Remontée du niveau des forages et commande des pompes avec un contrôleur LoRaWAN. Voir la rubrique irrigation et gestion de l'eau.

  • Réseau partagé

    Une CUMA, une ASA d'irrigants ou une commune pose la passerelle sur un point haut commun pour couvrir plusieurs exploitations.

  • Point haut sans Internet

    La version 4G équipe un pylône ou un réservoir isolé où aucune box n'arrive.

Installation et intégration

Fixez la DLOS8N sur un mât ou contre un mur, le plus haut et le plus dégagé possible. Le pignon d'un hangar ou le haut d'un silo font souvent l'affaire. La portée dépend d'abord de la hauteur de l'antenne et du relief : une colline, un bois ou un rideau de bâtiments entre la passerelle et une parcelle peut bloquer le signal, et une parcelle en fond de vallée peut demander une seconde passerelle.

Côté alimentation, un câble Ethernet suffit en PoE 802.3af, avec l'injecteur posé dans le bâtiment. Sans PoE, prévoyez une alimentation 12 à 24 V DC au pied du mât. Le même câble relie la passerelle à la box ou au switch de l'exploitation. En version 4G, insérez une carte SIM au format standard : la passerelle bascule sur le réseau mobile si la liaison filaire est coupée.

La configuration se fait par l'interface web, en Wi-Fi ou par Ethernet. Choisissez le serveur LoRaWAN (TTN, ChirpStack ou un autre) et le mode de connexion, Semtech UDP ou Basic Station. Les capteurs Dragino et ceux des autres marques en EU868 sont reçus de la même façon. Les mesures s'affichent ensuite sur la plateforme de votre choix, avec le décodeur Dragino, ou sur la plateforme Syclance proposée en option.

Versions disponibles

RéférenceDifférenceUsage conseillé
DLOS8NEthernet (PoE) et Wi-FiPoint haut raccordé au réseau de l'exploitation
DLOS8N-EC25Ajout d'un modem 4G Quectel EC25Site isolé sans Internet filaire ou besoin de secours

Caractéristiques techniques

Type
Passerelle LoRaWAN extérieure
Concentrateur
SX1302 + 2 x SX1250
Sensibilité
Jusqu'à -140 dBm
Bande
EU868 (863 à 870 MHz) pour la France
Interfaces
1 Ethernet 10/100, Wi-Fi 802.11 b/g/n, 1 USB 2.0, 1 Mini-PCIe
Option 4G
Quectel EC25, emplacement SIM standard
Alimentation
12 à 24 V DC, 2 A, ou PoE 802.3af (37 à 57 V DC)
Consommation
300 à 500 mA sous 12 V
Système
Linux embarqué, AR9331 400 MHz, 64 Mo RAM, 16 Mo flash
Protocoles
Semtech UDP, LoRaWAN Basic Station, MQTTS
Indice de protection
IP65
Température de fonctionnement
-40 à 85 °C
Colis
49 x 19,5 x 12 cm, 2,5 kg

Ce qu'il faut savoir avant de commander

Connexion

La passerelle reçoit les capteurs LoRaWAN de l'exploitation et transmet leurs mesures par internet : Ethernet ou Wi-Fi selon la version.

Installez l'antenne en hauteur, dégagée, pour couvrir les parcelles et les bâtiments.

Alimentation

Alimentation secteur ou adaptateur : prévoyez une prise ou une source d'alimentation à proximité.

À prévoir avec

Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.

01 34 91 90 20

Documentation

Documentation technique Dragino DLOS8N

Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.

Ouvrir la documentation (nouvel onglet)

Questions fréquentes

Quelle surface la DLOS8N peut-elle couvrir ?

Dragino ne publie pas de portée chiffrée. Elle dépend de la hauteur de pose, du relief, des haies et des bâtiments. Sur un point haut dégagé, une passerelle extérieure va nettement plus loin qu'un modèle d'intérieur. Nous pouvons étudier la couverture de votre exploitation avant commande.

Faut-il amener le courant en haut du mât ?

Non si vous passez par le PoE 802.3af : le câble Ethernet porte à la fois les données et l'alimentation, avec un injecteur côté bâtiment.

Quelle différence avec la LG308N ?

La LG308N a le même type de concentrateur mais se pose à l'intérieur. La DLOS8N est faite pour l'extérieur : boîtier IP65, antenne fibre de verre, PoE et protection contre la foudre.

Reçoit-elle les capteurs d'autres marques ?

Oui. Tout capteur LoRaWAN en bande EU868 passe par la DLOS8N, quelle que soit sa marque.
