Sonde d'oxygène dissous et alarme de nuit pour bassins et étangs
L'oxygène descend au plus bas avant le lever du jour, quand personne ne fait la ronde. Une sonde optique par bassin envoie sa mesure en mg/L et déclenche une alerte sous le seuil fixé avec votre vétérinaire.
- Boîtier sur pile ou panneau solaire au bord de l'eau
- Passerelle sur le site ou réseau mobile
- Seuils réglés selon vos espèces
Les nuits et les étés à risque
L'oxygène qui chute avant l'aube
La nuit, algues, sédiments et poissons consomment l'oxygène : les teneurs les plus basses arrivent avant le lever du jour (FAO).

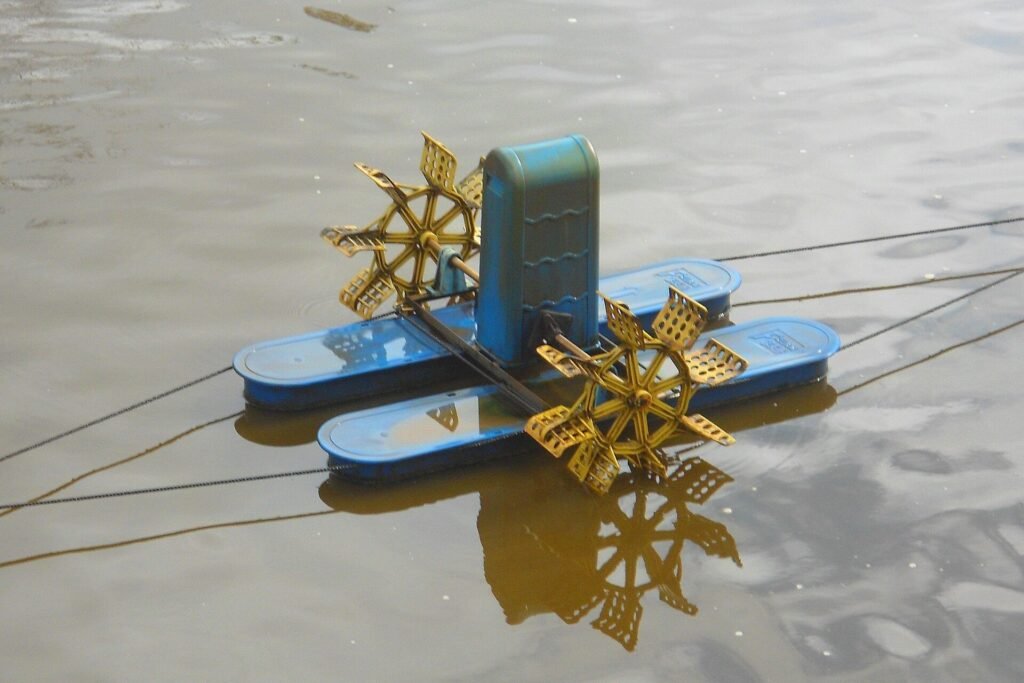

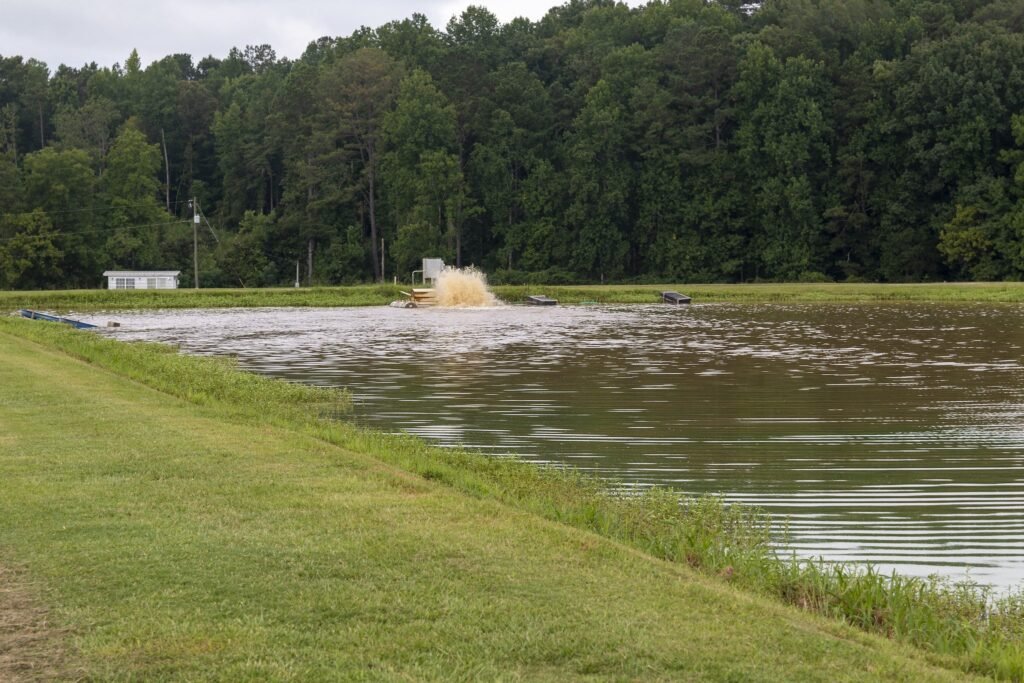

Un aérateur arrêté par une coupure
Disjoncteur ou coupure de secteur : l'aérateur s'arrête et on le découvre au matin. La pince de courant signale l'arrêt.
Le débit d'arrivée qui baisse
Grille colmatée par les feuilles, prise d'eau ensablée, étiage de fin d'été : la hauteur d'eau baisse dans le canal d'amenée.
Un étang qui perd son niveau
Moine mal refermé ou fuite à la digue : le capteur de niveau signale une baisse lente que l'œil ne voit pas.
Cas concret
Alarme oxygène sur un bassin de truites en juillet
Le bassin 3 est équipé d'une sonde DR-DO1 sur un boîtier WQS, qui envoie sa mesure toutes les 20 minutes. Le seuil d'alerte a été fixé avec le vétérinaire selon l'espèce et la température de l'eau. Sous ce seuil, un SMS part, via la plateforme en option, vers le pisciculteur et vers la personne d'astreinte.
Alerte reçue par SMS ou e-mail
Oxygène bas : Bassin 3Oxygène dissous 4,8 mg/L à 04:10, sous votre seuil. En baisse depuis 01:30.Exemple d'alerte : seuils et noms des bassins réglés par vous, selon vos espèces.
Quel capteur pour quel besoin
Pour chaque besoin : ce qu'on pose, ce que vous voyez ensuite sur le téléphone ou l'ordinateur, et la référence du capteur.
| Votre besoin | Ce qu'on pose | Ce que vous voyez | Capteur |
|---|---|---|---|
| L'oxygène dissous de chaque bassin | Une sonde optique immergée sur 5 m de câble, reliée au boîtier WQS fixé sur un poteau hors de l'eau | L'oxygène en mg/L toutes les 20 minutes et une alerte sous votre seuil |   |
| Le pH entre deux contrôles | Une sonde pH sur le même boîtier, qui lit jusqu'à trois sondes | Le pH et sa dérive entre deux contrôles manuels |  |
| Une eau d'arrivée chargée | Une sonde de conductivité et une sonde de turbidité sur l'arrivée d'eau | L'eau qui se charge après un orage ou une arrivée qui change de qualité |   |
| La température de l'eau pour régler la ration | Un thermomètre étanche IP68 immergé, ou un boîtier à deux sondes sur câble de 1,5 m pour deux profondeurs | La température de chaque bassin, pour réduire ou arrêter la ration quand l'eau chauffe |   |
| La hauteur d'eau dans le canal d'amenée ou l'étang | Un radar fixé sur une potence au-dessus de l'eau, ou une sonde de pression immergée | La hauteur d'eau et une alerte de baisse ou de hausse |   |
| Si l'aérateur tourne, et le relancer à distance | Une pince de courant sur le départ de l'aérateur et un contrôleur à relais sur rail DIN qui commande son contacteur, posés par un électricien | La marche de l'aérateur et une commande de démarrage depuis le téléphone |   |
Les capteurs posés dans les bassins et sur les aérateurs
Chaque fiche donne les caractéristiques, l'autonomie et les versions de connexion. Ajoutez les références à votre demande de devis : nous vérifions avec vous les quantités et la couverture.
Exemple : une truiticulture de quatre bassins en eau courante
- Une passerelle sur le bâtiment d'exploitation, reliée à la box ou en 4G et branchée sur un onduleur.
- Un WQS par bassin avec une sonde d'oxygène DR-DO1, en version solaire.
- Une sonde pH sur le premier bassin après la prise d'eau.
- Un radar MDS120 sur le canal d'amenée, en aval de la grille.
- Un T68DL par bassin pour régler la ration.
- Dans l'armoire, un CS01 sur les départs des aérateurs et un LT-22222-L sur le contacteur de l'aérateur de secours.
- Alertes réglées : oxygène bas, aérateur arrêté, hauteur d'eau basse dans le canal.
Le nombre de sondes se décide avec vous selon vos bassins, vos espèces et la couverture radio du site.
Conseils de pose
Poser la sonde loin de l'aérateur
Choisissez une zone représentative du bassin, à l'écart de l'aérateur et de l'arrivée d'eau, qui donnent une mesure trop haute. Les 5 m de câble laissent choisir la profondeur.
Garder l'oxymètre portatif
Une sonde immergée s'encrasse et sa mesure dérive. Nettoyez-la selon la notice et comparez-la à votre oxymètre portatif à chaque nettoyage.
Fixer le seuil avec le vétérinaire
Aucun seuil ne vaut pour toutes les espèces. Fixez-le avec votre vétérinaire ou votre technicien selon l'espèce, la taille des poissons et la température de l'eau.
Comment les mesures arrivent jusqu'à vous
Sur un site de bassins, une passerelle LoRaWAN posée sur le bâtiment reçoit les capteurs et transmet les commandes au contrôleur d'aérateur LT-22222-L, qui fonctionne uniquement par passerelle. Pour un étang isolé, le WQS, le radar MDS120 et la sonde PS-I existent en réseau mobile (NB-IoT, LTE-M), avec une carte SIM objets connectés.
Par une passerelle à la ferme
Une passerelle LoRaWAN fixée en hauteur (pignon de hangar, silo, mât) reçoit les capteurs situés à sa portée et transmet les mesures par la box ou en 4G. Pas d'abonnement opérateur obligatoire. Adapté quand plusieurs capteurs sont regroupés autour de l'exploitation ou que le réseau mobile passe mal.
LoRaWAN
Par le réseau mobile
Le capteur transmet directement par le réseau mobile, avec une carte SIM objets connectés (abonnement à prendre auprès d'un opérateur). Adapté à un point isolé couvert par le réseau mobile : rucher, forage, cuve en pâture. Pas de passerelle à installer.
NB-IoT, LTE-M
Plateforme Syclance, en option
Syclance est une plateforme cloud qui regroupe les mesures de tous vos capteurs, la position de vos traceurs GPS et la commande de vos contrôleurs (vannes, pompes, relais) sur un tableau de bord, accessible depuis un navigateur sur téléphone ou ordinateur. Elle est optionnelle : les capteurs fonctionnent aussi avec d'autres plateformes.
- Courbes et alarmes en direct pour chaque capteur
- Alertes par e-mail au dépassement des seuils que vous réglez, et par SMS avec le package SMS en option
- Historique et rapports PDF ou XML pour la traçabilité et les contrôles
- Commande à distance des vannes, pompes et relais
- Position des engins et du matériel équipés d'un traceur GPS, alerte à la sortie d'une zone
Questions fréquentes
Une autre question sur votre installation ? Appelez-nous au 01 34 91 90 20 ou décrivez votre besoin, nous répondons sous 24 h ouvrées.
Comment les mesures arrivent-elles sur mon téléphone ?
De deux façons. Par une passerelle LoRaWAN sur le site, qui reçoit les capteurs et les relaie par votre box ou en 4G : c'est obligatoire pour le contrôleur d'aérateur LT-22222-L. Ou par le réseau mobile (NB-IoT, LTE-M) pour le WQS, le MDS120 et la PS-I. Nous vérifions avec vous la couverture de vos bassins.
L'aérateur peut-il démarrer tout seul si l'oxygène baisse ?
Le LT-22222-L exécute les commandes envoyées depuis la plateforme de suivi. Un démarrage automatique sur seuil d'oxygène dépend des règles réglées sur cette plateforme : nous étudions ce point avec vous au moment du devis. Gardez une commande manuelle sur l'armoire.
Faut-il une prise au bord du bassin ?
Non pour les capteurs. Le WQS fonctionne sur pile ou sur panneau solaire et seules les sondes sont immergées ; avec deux ou trois sondes, la fiche produit conseille la version solaire. Le contrôleur d'aérateur s'alimente en 7 à 24 V dans l'armoire électrique.
Peut-on mesurer en eau de mer ?
Pour la conductivité, la sonde DR-EC200 est prévue pour les eaux très conductrices comme l'eau de mer. La sonde d'oxygène DR-DO1 est prévue pour l'eau douce : pour un autre milieu, nous vérifions la sonde au cas par cas.
Faut-il garder les rondes de nuit ?
Les premières semaines, oui : comparez la sonde à votre oxymètre portatif pour vérifier la mesure et caler le seuil. Ensuite, la ronde se décide sur alerte.
Faut-il un abonnement ?
Avec une passerelle sur le site, pas d'abonnement opérateur obligatoire : la passerelle a seulement besoin d'un accès internet. En version réseau mobile, le capteur utilise une carte SIM objets connectés (abonnement à prévoir auprès d'un opérateur, nous vous conseillons). Nous vous indiquons le coût avant la commande.
À lire dans nos conseils
Des fiches pratiques pour placer les capteurs, régler les seuils et lire les courbes, avec leurs sources.
À voir aussi
Parlons de vos bassins
Combien de bassins ou d'étangs, quelles espèces, eau courante ou eau d'étang, et où se trouve l'armoire des aérateurs. Réponse sous 24 h ouvrées.
