Alarme ventilation, ambiance et abreuvement en bâtiment d'élevage
Une pince de courant sur le départ des extracteurs envoie une alerte quand ils s'arrêtent, différentiel sauté ou câble rongé. D'autres capteurs suivent la température des salles, le CO2 quand le bâtiment est fermé et le niveau des tonnes au pré.
- Capteurs sur pile, aucun câble à tirer
- Passerelle à la ferme ou réseau mobile
- Emplacements choisis avec vous
Les pannes qui coûtent des animaux
Une ventilation arrêtée sans alarme reçue
Groupama cite 1 250 porcs étouffés dans dix salles : l'alarme s'était déclenchée, mais le transmetteur était en panne.
Un coup de chaleur en stabulation
Chez la vache laitière, le stress thermique commence dès un THI de 68, par exemple 22 °C avec 50 % d'humidité.
Un bac vide au fond de la pâture
Flotteur bloqué, tuyau percé ou gelé : sans capteur, la panne se voit au tour du soir, troupeau déjà assoiffé.
Une porte ou une barrière restée ouverte
Génisses sur la route ou sas sanitaire ouvert en volaille : le contact de porte signale une ouverture qui dure.
Cas concret
Alerte d'arrêt des extracteurs en salle d'engraissement

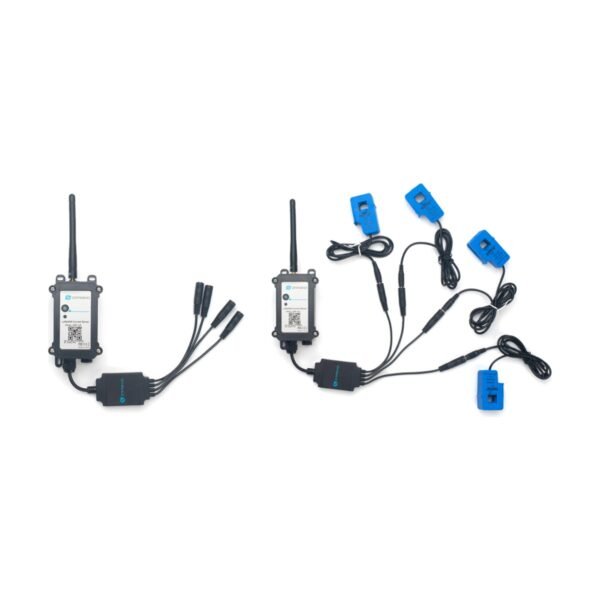

Une pince de courant CS01 est posée dans l'armoire, sur le départ des extracteurs de la salle 3. Sous 1 A, le moteur est considéré comme arrêté. L'alerte part par SMS et par e-mail, via la plateforme en option, vers l'éleveur et vers la personne d'astreinte.
Alerte reçue par SMS ou e-mail
Ventilation arrêtée : Engraissement salle 3Courant extracteurs 0,0 A depuis 10 min. Température de la salle 27,4 °C, en hausse.Exemple d'alerte : noms, seuils et destinataires réglés par vous.
Quel capteur pour quel besoin
Pour chaque besoin : ce qu'on pose, ce que vous voyez ensuite sur le téléphone ou l'ordinateur, et la référence du capteur.
| Votre besoin | Ce qu'on pose | Ce que vous voyez | Capteur |
|---|---|---|---|
| Si les extracteurs et le groupe froid du tank tournent | Une pince de courant par départ dans l'armoire électrique, jusqu'à quatre pinces par boîtier, posées par votre électricien | Le courant de chaque départ et une alerte quand il tombe à zéro |  |
| La température et l'humidité de chaque salle | Un thermomètre-hygromètre à hauteur des animaux, sonde intégrée ou déportée sur un câble de 3 m pour garder le boîtier hors de portée | La courbe de la journée et de la nuit, une alerte haute et basse |   |
| Le stress thermique des animaux, au pré et en bâtiment | Une station climatique au pré et un capteur d'ambiance dans le bâtiment, sans câble, avec la passerelle et la plateforme configurées pour l'exploitation | Les indices THI et CCI calculés en continu et une alerte par e-mail au seuil que vous avez choisi |  Kit confort des animauxCalcul du THI et du CCI en élevage |

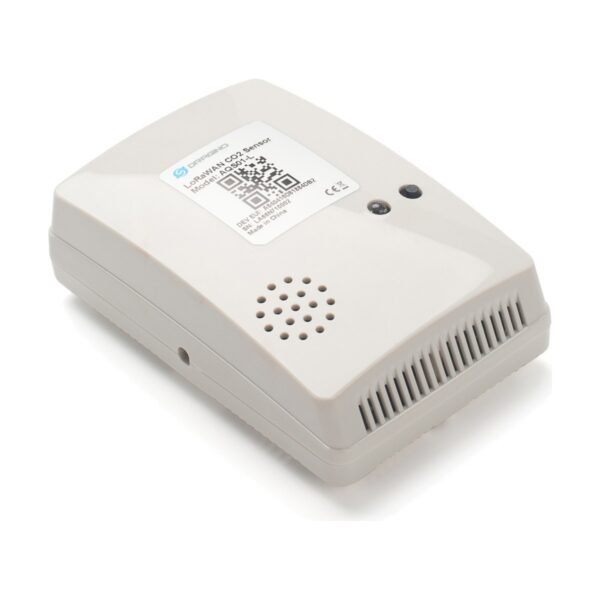

| Le CO2 quand le bâtiment est fermé l'hiver | Un capteur de CO2 dans la salle, à l'abri des projections et du lavage | Le CO2 en ppm qui monte quand on réduit la ventilation pour garder les porcelets ou les poussins au chaud |  |
| Ce qui reste dans la tonne à eau au pré | Un capteur à ultrasons sous le fond de la cuve, qui mesure à travers la paroi sans la percer | La hauteur d'eau restante et une alerte au niveau bas |  |
| La consommation d'eau du bâtiment | Un compteur à impulsions DN15 à DN50 sur l'arrivée d'eau des abreuvoirs ou des pipettes | Les litres consommés par jour : une baisse signale une pipette bouchée ou des animaux qui boivent moins, un écoulement continu une fuite |  |

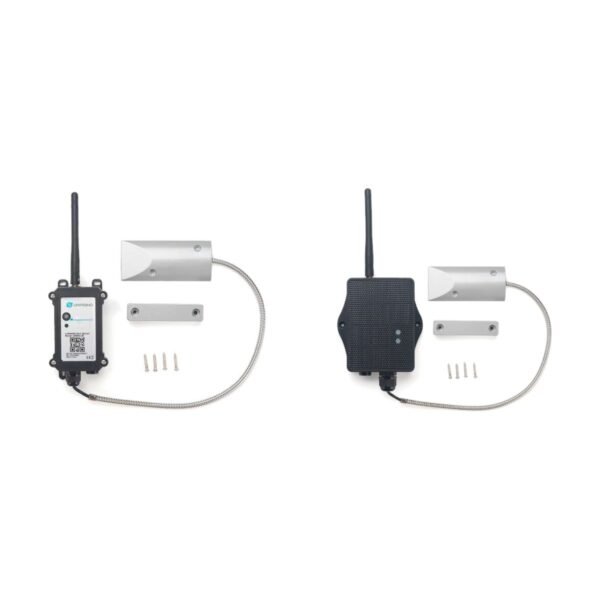

| Si une porte ou une barrière est restée ouverte | Un contact magnétique sur la porte du bâtiment ou la barrière de pâture, boîtier extérieur IP66 | Une alerte de porte restée ouverte et l'historique des ouvertures |  |
| Où sont les animaux au pré ou en estive | Un mini traceur GPS dans un boîtier collier pour les ovins, les caprins et les veaux ; un traceur plus robuste pour les bovins adultes et les chevaux | La position au pâturage et une alerte quand un animal quitte la parcelle |   |
Les capteurs posés dans les bâtiments et au pré
Chaque fiche donne les caractéristiques, l'autonomie et les versions de connexion. Ajoutez les références à votre demande de devis : nous vérifions avec vous les quantités et la couverture.
Exemple : un élevage laitier avec stabulation et pâtures éloignées
- Une passerelle sur le pignon de la stabulation, reliée à la box ou en 4G et branchée sur un onduleur.
- Un CS01 dans l'armoire : une pince sur les ventilateurs de la stabulation, une sur le groupe froid du tank à lait.
- Deux S31B dans la stabulation, côté logettes et côté aire d'alimentation.
- Un SW3L sur l'arrivée d'eau des abreuvoirs du bâtiment.
- Un DDS20 sous la tonne à eau de la pâture du fond, en version réseau mobile si la passerelle ne la couvre pas.
- Un DS03A sur la barrière de la pâture qui longe la route.
- Alertes réglées : ventilateurs arrêtés, groupe froid à l'arrêt après la traite, chaleur et humidité au-dessus du seuil, tonne basse, barrière ouverte.
Le nombre et la place des capteurs se décident avec vous, après un relevé de vos bâtiments et un test de couverture radio.
Conseils de pose
Poser la sonde hors de portée des animaux
À hauteur des animaux mais hors de portée des museaux et des becs, loin des entrées d'air et du soleil direct, à l'abri du jet du nettoyeur haute pression.
Tester l'alerte comme l'alarme réglementaire
Un jour de vide sanitaire, coupez un départ de ventilation et vérifiez que le SMS arrive chez vous et chez la personne d'astreinte.
Laisser l'armoire à l'électricien
Les pinces s'ouvrent autour du câble sans le couper, mais dans une armoire sous tension. Votre électricien les pose et repère chaque départ par son nom.
Comment les mesures arrivent jusqu'à vous
Une passerelle LoRaWAN posée en hauteur sur un bâtiment reçoit les capteurs de la stabulation, de la laiterie et des prés proches. Si le courant de la ferme coupe, la box et la passerelle s'arrêtent aussi : pour l'alarme ventilation, mettez la passerelle sur onduleur ou prenez le CS01 en version réseau mobile, sur pile.
Par une passerelle à la ferme
Une passerelle LoRaWAN fixée en hauteur (pignon de hangar, silo, mât) reçoit les capteurs situés à sa portée et transmet les mesures par la box ou en 4G. Pas d'abonnement opérateur obligatoire. Adapté quand plusieurs capteurs sont regroupés autour de l'exploitation ou que le réseau mobile passe mal.
LoRaWAN
Par le réseau mobile
Le capteur transmet directement par le réseau mobile, avec une carte SIM objets connectés (abonnement à prendre auprès d'un opérateur). Adapté à un point isolé couvert par le réseau mobile : rucher, forage, cuve en pâture. Pas de passerelle à installer.
NB-IoT, LTE-M
Plateforme Syclance, en option
Syclance est une plateforme cloud qui regroupe les mesures de tous vos capteurs, la position de vos traceurs GPS et la commande de vos contrôleurs (vannes, pompes, relais) sur un tableau de bord, accessible depuis un navigateur sur téléphone ou ordinateur. Elle est optionnelle : les capteurs fonctionnent aussi avec d'autres plateformes.
- Courbes et alarmes en direct pour chaque capteur
- Alertes par e-mail au dépassement des seuils que vous réglez, et par SMS avec le package SMS en option
- Historique et rapports PDF ou XML pour la traçabilité et les contrôles
- Commande à distance des vannes, pompes et relais
- Position des engins et du matériel équipés d'un traceur GPS, alerte à la sortie d'une zone
Questions fréquentes
Une autre question sur votre installation ? Appelez-nous au 01 34 91 90 20 ou décrivez votre besoin, nous répondons sous 24 h ouvrées.
Ce capteur remplace-t-il l'alarme de ventilation de mon bâtiment ?
Non. L'arrêté du 25 octobre 1982 impose, quand la ventilation est artificielle, un système de secours et une alarme qui avertit de la panne. Le CS01 ajoute un second canal d'alerte, qui ne dépend pas du transmetteur déjà en place.
Faut-il du réseau mobile dans les bâtiments ?
Non. Avec une passerelle LoRaWAN à la ferme, les capteurs envoient leurs mesures à la passerelle, qui les relaie par votre box ou en 4G. Le CS01, le S31B, le DDS20, le SW3L et le DS03A existent aussi en réseau mobile (NB-IoT, LTE-M). Le capteur de CO2 AQS01-L passe uniquement par une passerelle.
Que se passe-t-il pendant une coupure de courant ?
Les capteurs sont sur pile et continuent de mesurer. La passerelle a besoin du courant et d'internet : branchez-la sur un onduleur avec la box. Sans cela, prenez la version réseau mobile pour l'alarme ventilation, qui ne dépend pas du courant de la ferme.
Les capteurs tiennent-ils l'ambiance d'un bâtiment d'élevage ?
Le DDS20 et le DS03A ont un boîtier IP66. Le capteur de CO2 AQS01-L est prévu pour l'intérieur : posez-le à l'abri des projections et du lavage. Aucun boîtier ne doit rester à portée des animaux ni sur le passage du télescopique.
Combien de temps tiennent les piles ?
Les fiches produits annoncent 3 à 5 ans pour le S31B, le DDS20, le SW3L et le DS03A, et 1 à 3 ans pour le capteur de CO2 AQS01-L. La durée baisse si vous raccourcissez l'intervalle d'envoi.
Faut-il un abonnement ?
Avec une passerelle à la ferme, pas d'abonnement opérateur obligatoire : la passerelle a seulement besoin d'un accès internet. En version réseau mobile, le capteur utilise une carte SIM objets connectés (abonnement à prévoir auprès d'un opérateur, nous vous conseillons). Nous vous indiquons le coût avant la commande.
À lire dans nos conseils
Des fiches pratiques pour placer les capteurs, régler les seuils et lire les courbes, avec leurs sources.
Parlons de votre élevage
Indiquez les animaux, le nombre de bâtiments et de salles, et la distance de vos pâtures les plus éloignées. Réponse sous 24 h ouvrées.
