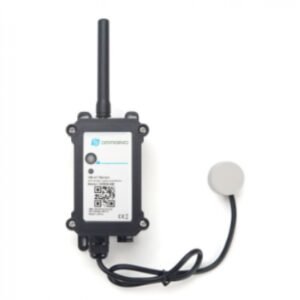

Dragino DDS209 versions
Capteur de niveau de cuve à ultrasons sans contact
- ConnexionAntenne à la ferme (LoRaWAN) ou réseau mobile (NB-IoT, LTE-M)
- AlimentationBatterie et panneau solaire ou pile lithium
- Autonomie annoncée3 à 5 ans
- ProtectionIP65 / IP66
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.
Une question avant de commander ? 01 34 91 90 20
- Réponse sous 24 h ouvrées
- Conseil sur la couverture radio
- Une seule demande pour plusieurs produits
En bref
- Niveau de liquide mesuré à travers le fond de la cuve, sans perçage
- Hauteur de liquide de 20 à 2 000 mm, précision ±(5 mm + 0,5 %)
- LoRaWAN EU868, NB-IoT ou LTE-M selon la version
- Pile 8 500 ou 19 000 mAh, ou solaire ; jusqu'à 5 ans annoncés
- Boîtier IP66, de -40 à 85 °C
Présentation
Le DDS20 se colle sous le fond d'une cuve et mesure la hauteur de liquide par ultrasons, à travers la paroi. Rien n'est percé et rien ne touche le liquide. La valeur part en LoRaWAN, ou en NB-IoT et LTE-M selon la version.
On le pose sur une cuve de GNR, une citerne de gaz ou une cuve de solution nutritive. Le niveau se lit à distance, sans monter sur la cuve ni plonger de jauge, et vous commandez le carburant ou le gaz avant la panne sèche.
Points forts du DDS20
Mesure à travers la paroi, sans contact avec le liquide ni perçage
Hauteur de liquide mesurable de 20 à 2 000 mm
Précision de ±(5 mm + 0,5 % de la valeur mesurée)
Boîtier IP66, de -40 à 85 °C
Pile Li-SOCl2 de 8 500 mAh, jusqu'à 5 ans annoncés
Versions 19 000 mAh et solaire avec batterie 3 000 mAh
Configuration par Bluetooth 5.1, firmware mis à jour sans fil
Usages en agriculture
Cuve de GNR ou de fioul en acier
Suivi de la consommation du parc matériel et commande de carburant avant que la cuve soit vide.
Citerne de gaz
Du chauffage d'un bâtiment d'élevage, d'une serre ou d'un séchoir. Dragino cite le gaz liquéfié parmi les applications du DDS20.
Cuve de solution nutritive ou d'engrais liquide clair
En maraîchage hors-sol : alerte avant que la fertirrigation manque de solution.
Cuve d'eau en plastique rigide
Pour la préparation des bouillies ou l'abreuvement : niveau connu avant le départ au champ.
Le DDS20 demande un liquide homogène, sans dépôt. Pour une fosse, un bassin ou un liquide chargé, prenez un capteur monté au-dessus de la surface, dans la gamme niveau de cuves, forages et cours d'eau.
Installation et intégration
Posez le capteur au centre du fond de la cuve, face plane contre la paroi. Sur un métal peint, poncez jusqu'au métal brillant. Mettez du gel de couplage ultrasonique et regardez la LED bleue : un clignotement lent indique que le liquide est détecté. Fixez ensuite le capteur à la colle époxy bicomposant. Le gel et la colle sont à acheter sur place.
En LoRaWAN classe A (v1.0.3), le capteur est livré avec ses clés OTAA. Déclarez-le sur TTN, ChirpStack ou votre serveur, par une passerelle LoRaWAN Dragino ou un réseau opéré. Les mesures s'affichent sur la plateforme de votre choix avec le décodeur Dragino, ou sur la plateforme Syclance proposée en option. Les réglages passent par commandes AT, Bluetooth ou downlink. Les versions NB-IoT et LTE-M (suffixe GE) sont livrées sans carte SIM : prévoyez une carte SIM objets connectés auprès d'un opérateur. Elles envoient en MQTT, MQTTs, UDP, TCP ou CoAP vers le serveur de votre choix.

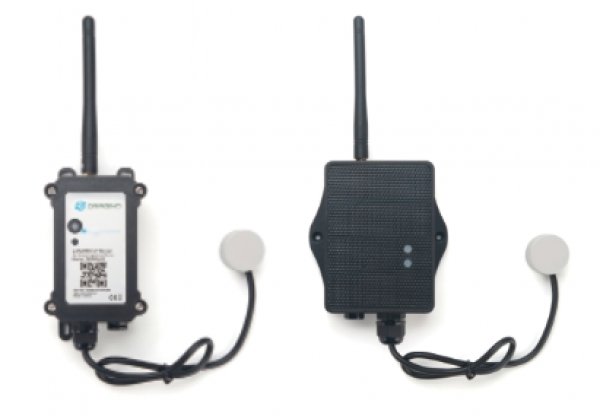

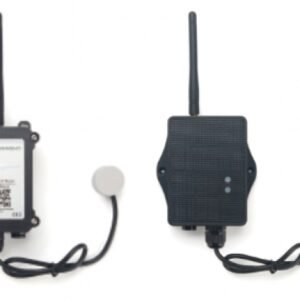

Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| DDS20-LB | LoRaWAN, pile 8 500 mAh | Cas général, réseau LoRaWAN de l'exploitation |
| DDS20-LB2 | LoRaWAN, pile 19 000 mAh | Point isolé, cadence d'émission élevée |
| DDS20-LS | LoRaWAN, solaire et batterie 3 000 mAh | Site bien exposé au soleil |
| DDS20-NB-GE / NB2-GE / NS-GE | NB-IoT, pile 8 500 ou 19 000 mAh, ou solaire | Hors couverture LoRaWAN, réseau opérateur NB-IoT |
| DDS20-CB-GE / CB2-GE / CS-GE | LTE-M et NB-IoT, mêmes options d'alimentation | Hors couverture LoRaWAN, double mode cellulaire |
Caractéristiques techniques
- Technologie
- Ultrasons, mesure à travers le fond de la cuve
- Hauteur mesurable
- 20 à 2 000 mm
- Précision
- ±(5 mm + 0,5 % de la valeur mesurée)
- Câble de sonde
- 25 cm
- Cuves compatibles
- Paroi pleine : acier, fer, verre, céramique, plastique non alvéolé ; non métallique < 10 mm d'épaisseur
- Liquides
- Liquides purs sans dépôts irréguliers
- LoRaWAN
- Classe A, v1.0.3, bande EU868 pour la France
- Cellulaire (-NB, -CB)
- NB-IoT, ou LTE-M et NB-IoT ; MQTT, MQTTs, UDP, TCP, CoAP
- Configuration
- Bluetooth 5.1, commandes AT, downlink, OTA
- Alimentation
- Pile Li-SOCl2 8 500 ou 19 000 mAh, ou solaire et Li-ion 3 000 mAh
- Autonomie annoncée
- Jusqu'à 5 ans (pile 8 500 mAh)
- Protection
- IP66
- Température de fonctionnement
- -40 à 85 °C
Ce qu'il faut savoir avant de commander
Connexion
En LoRaWAN, il faut une passerelle à portée : une antenne installée à la ferme, ou un réseau LoRaWAN déjà en place.
En NB-IoT ou LTE-M, prévoyez une carte SIM objets connectés, à prendre auprès d'un opérateur. Elle n'est pas fournie.
Alimentation
Version solaire : panneau et batterie, à orienter au sud sans ombre portée.
Pile lithium : autonomie annoncée de 3 à 5 ans, selon l'intervalle de mesure.
À prévoir avec
Plateforme
Les mesures s'affichent sur la plateforme de votre choix. En option, la plateforme cloud Syclance regroupe courbes, alertes e-mail et SMS et historique de tous vos capteurs.
Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.
Documentation
Documentation technique Dragino DDS20
Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.
Questions fréquentes
Le DDS20 fonctionne-t-il sur une cuve à lisier ?
Non, ce n'est pas l'usage prévu. Dragino réserve le DDS20 aux liquides purs, sans dépôts, dans des cuves à paroi pleine et régulière. Pour une fosse ou une cuve chargée, prenez un capteur à ultrasons monté au-dessus de la surface, comme le DDS45 ou le DDS75.
Faut-il percer la cuve ?
Non. Le capteur se colle sous le fond, au centre, et mesure à travers la paroi. Il faut préparer la surface, mettre du gel de couplage ultrasonique puis coller le capteur à l'époxy bicomposant. Le gel et la colle ne sont pas fournis.
Quelles matières de cuve sont compatibles ?
Les cuves à paroi pleine en acier, fer, verre, céramique ou plastique non alvéolé, de forme régulière et de surface lisse. Sur une cuve non métallique, la paroi doit faire moins de 10 mm d'épaisseur.
Combien de temps tient la pile ?
Dragino annonce jusqu'à 5 ans avec la pile Li-SOCl2 de 8 500 mAh, selon la cadence d'envoi. La version LB2 en 19 000 mAh ou la version solaire LS espacent encore les interventions.
Quelle différence avec le DDS45 et le DDS75 ?
Le DDS20 mesure à travers le fond de la cuve, jusqu'à 2 m de liquide. Le DDS45 et le DDS75 se fixent au-dessus de la surface et mesurent une distance dans l'air, jusqu'à 4,5 m et 7,5 m.
