Dragino LDS409 versions
Capteur de distance et de niveau LiDAR 40 m
- ConnexionAntenne à la ferme (LoRaWAN) ou réseau mobile (NB-IoT, LTE-M)
- AlimentationBatterie et panneau solaire ou pile lithium
- Autonomie annoncée3 à 5 ans
- ProtectionIP65 / IP66
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.
Une question avant de commander ? 01 34 91 90 20
- Réponse sous 24 h ouvrées
- Conseil sur la couverture radio
- Une seule demande pour plusieurs produits
En bref
- Mesure de distance par LiDAR de 0,1 à 40 m sur cible claire, résolution 1 cm
- Faisceau de 3° : tache d'environ 52 cm de côté à 10 m
- LoRaWAN EU868 via passerelle, ou NB-IoT et LTE-M avec carte SIM objets connectés selon la version
- Pile Li-SOCl2 8 500 mAh, pile 19 000 mAh ou panneau solaire
- Sonde en boîtier ABS+PC IP65, mesures gardées en mémoire pendant une coupure réseau
Présentation
Le Dragino LDS40 mesure par laser la distance entre sa sonde et une surface solide, de 0,1 à 40 m. Il envoie la valeur toutes les 20 minutes par défaut. Il fonctionne sur pile ou sur panneau solaire, sans alimentation secteur sur le site.
Sur une exploitation, il sert d'abord au niveau des matières solides : silo d'aliment, trémie, cellule de stockage, tas de vrac sous hangar. Il sert aussi à détecter un engin à un point de passage. Son faisceau de 3° vise une cible précise à grande distance, là où un capteur à ultrasons ou un radar à cône large toucherait les parois.
Points forts du LDS40
Plage de 0,1 à 40 m sur cible claire (90 % de réflectivité), 0,1 à 13,5 m sur cible sombre (10 %)
Résolution 1 cm, angle de détection 3°
Mesure possible jusqu'à 100 klux de lumière ambiante, donc en extérieur
Pile Li-SOCl2 8 500 mAh prévue pour 5 ans au plus selon la cadence d'envoi, ou version solaire
Datalog : les mesures sont stockées et renvoyées au retour du réseau
Entrée pour une sonde de température DS18B20 en option
Réglages par Bluetooth 5.1, commandes AT ou downlink, firmware mis à jour sans fil
Usages en agriculture
Silo ou trémie d'aliment :
La sonde fixée au toit vise les granulés ou le grain et donne la hauteur de vide. Vous passez la commande d'aliment avant la rupture et vous suivez la vidange d'une cellule.
Vrac sous hangar :
Hauteur d'un tas d'engrais, de copeaux ou de plaquettes, mesurée depuis la charpente.
Présence d'un véhicule :
Détection d'une remorque au quai de chargement ou d'un engin sur l'aire de lavage, avec l'alarme sur seuil de distance.
Mesure horizontale :
Position d'une porte coulissante de bâtiment ou d'un équipement mobile dans l'axe du faisceau.
Pour un niveau d'eau, prenez plutôt un radar ou un capteur immergé : une surface d'eau calme renvoie mal le laser et fausse la lecture. Voir nos capteurs de niveau de cuves et de forages.
Installation et intégration

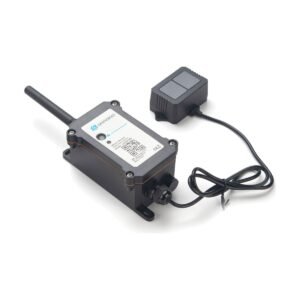

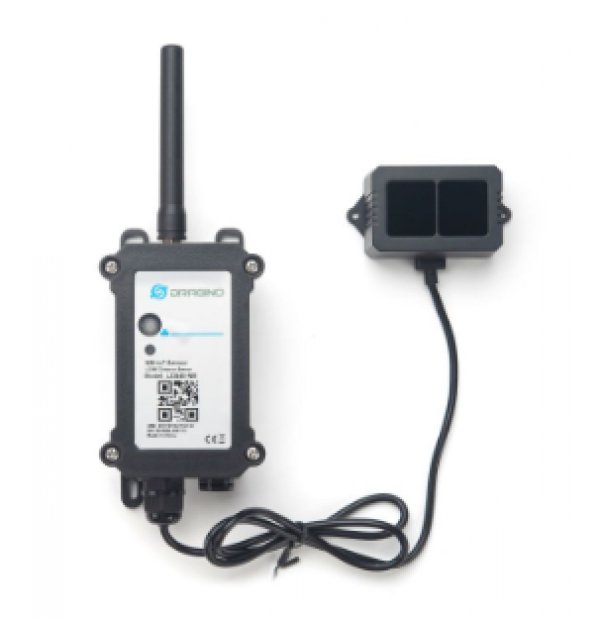

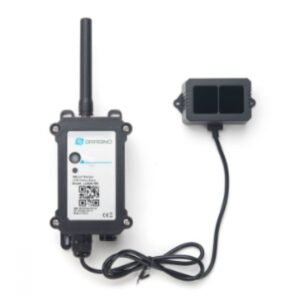

La sonde est reliée au boîtier par un câble de 75 cm. Fixez-la perpendiculaire à la cible, à l'abri des chocs. Tenez compte de la tache lumineuse : environ 26 cm de côté à 5 m et 1 m à 20 m. La cible doit être plus large que cette tache. Nettoyez la fenêtre en acrylique avec un chiffon sec, sans alcool. Dans un silo ou un hangar poussiéreux, contrôlez-la régulièrement.
La version LoRaWAN (classe A, OTAA, EU868) est livrée avec ses clés d'enregistrement. Elle passe par une passerelle LoRaWAN installée sur l'exploitation ou par un réseau opéré. Les versions NB-IoT et NB-IoT/LTE-M passent par le réseau mobile avec une carte SIM objets connectés, à prendre auprès d'un opérateur (non fournie sur les versions GE). Elles envoient en MQTT, MQTTs, TCP, UDP ou CoAP. Les mesures s'affichent sur la plateforme de votre choix (TTN, ChirpStack) avec le décodeur Dragino, ou sur la plateforme Syclance proposée en option.
L'intervalle d'envoi, les seuils d'alarme et le datalog se règlent par Bluetooth, par commandes AT ou à distance par downlink.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| LDS40-LB | LoRaWAN EU868, pile Li-SOCl2 8 500 mAh | Cas général : parcelle ou bâtiment couvert par une passerelle LoRaWAN |
| LDS40-LB2 | LoRaWAN EU868, pile grande capacité 19 000 mAh | Envois rapprochés ou capteur difficile d'accès, pour espacer les interventions |
| LDS40-LS | LoRaWAN EU868, panneau solaire et batterie Li-ion rechargeable 3 000 mAh | Poste en extérieur bien exposé, cadence d'envoi soutenue |
| LDS40-NB-GE | NB-IoT, pile Li-SOCl2 8 500 mAh, livré sans carte SIM | Site isolé sans passerelle, couvert en NB-IoT par l'opérateur |
| LDS40-NB2-GE | NB-IoT, pile grande capacité 19 000 mAh, livré sans carte SIM | Site isolé en NB-IoT avec envois fréquents |
| LDS40-NS-GE | NB-IoT, panneau solaire et batterie Li-ion rechargeable 3 000 mAh, livré sans carte SIM | Site isolé en NB-IoT, poste exposé au soleil |
| LDS40-CB-GE | NB-IoT et LTE-M (Cat-M1), pile Li-SOCl2 8 500 mAh, livré sans carte SIM | Site isolé : bascule NB-IoT ou LTE-M selon la couverture locale |
| LDS40-CB2-GE | NB-IoT et LTE-M (Cat-M1), pile grande capacité 19 000 mAh, livré sans carte SIM | Site isolé en NB-IoT ou LTE-M avec envois fréquents |
| LDS40-CS-GE | NB-IoT et LTE-M (Cat-M1), panneau solaire et batterie Li-ion rechargeable 3 000 mAh, livré sans carte SIM | Site isolé en NB-IoT ou LTE-M, poste exposé au soleil |
Caractéristiques techniques
- Plage de mesure
- 0,1 à 40 m (réflectivité 90 %), 0,1 à 13,5 m (réflectivité 10 %)
- Résolution
- 1 cm
- Angle de détection
- 3°
- Immunité lumière ambiante
- 100 klux
- Boîtier de sonde
- ABS+PC, IP65, câble 75 cm
- Température de fonctionnement
- Sonde : -20 à 60 °C ; électronique : -40 à 85 °C
- Connectivité
- LoRaWAN 1.0.3 classe A (EU868) ; NB-IoT (module BC660K-GL) ; NB-IoT et LTE-M (module BG95)
- Radio LoRa
- Jusqu'à +22 dBm, sensibilité jusqu'à -139 dBm
- Alimentation
- Pile Li-SOCl2 8 500 mAh ou 19 000 mAh, ou panneau solaire et batterie Li-ion 3 000 mAh
- Intervalle d'envoi
- 20 minutes par défaut, réglable
- Configuration
- Bluetooth 5.1, commandes AT, downlink, mise à jour OTA
Ce qu'il faut savoir avant de commander
Connexion
En LoRaWAN, il faut une passerelle à portée : une antenne installée à la ferme, ou un réseau LoRaWAN déjà en place.
En NB-IoT ou LTE-M, prévoyez une carte SIM objets connectés, à prendre auprès d'un opérateur. Elle n'est pas fournie.
Alimentation
Version solaire : panneau et batterie, à orienter au sud sans ombre portée.
Pile lithium : autonomie annoncée de 3 à 5 ans, selon l'intervalle de mesure.
À prévoir avec
Plateforme
Les mesures s'affichent sur la plateforme de votre choix. En option, la plateforme cloud Syclance regroupe courbes, alertes e-mail et SMS et historique de tous vos capteurs.
Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.
Documentation
Documentation technique Dragino LDS40
Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.
Questions fréquentes
Le LDS40 peut-il mesurer le niveau d'une cuve d'eau ?
Ce n'est pas l'appareil à choisir. Dragino signale des lectures fausses possibles sur les surfaces très réfléchissantes ou transparentes, dont une eau calme. Pour l'eau ou le lisier, prenez un radar MDS120 ou MDS200, ou un capteur immergé PS-I.
Quelle portée radio en plein champ ?
Elle dépend du relief, de la hauteur de la passerelle et des obstacles. En LoRaWAN, plusieurs kilomètres sont courants en terrain dégagé avec une passerelle en hauteur. Nous vérifions la couverture de votre exploitation à l'étude du devis.
Combien de temps tient la pile ?
Dragino annonce jusqu'à 5 ans avec la pile 8 500 mAh, selon l'intervalle d'envoi et la qualité radio. Pour des envois rapprochés, prenez la pile 19 000 mAh ou la version solaire.
Quelle différence avec un radar MDS ?
Le LDS40 porte plus loin (40 m) avec un faisceau de 3°. Le radar MDS120 ou MDS200 supporte mieux la condensation, la poussière et les surfaces liquides, avec un cône plus large.
