Température et humidité sous tunnel, alerte gel et surchauffe
Un capteur par tunnel, posé à hauteur de culture, envoie une alerte basse et une alerte haute aux seuils que vous réglez. En hors-sol, une sonde de pH et une sonde de conductivité suivent la solution nutritive dans le bac.
- Capteurs sur pile ou panneau solaire
- Antenne à la ferme ou réseau mobile
- Emplacements choisis avec vous
Les risques suivis sous abri
Gel dans un tunnel froid
Nuit claire de mars ou chauffage d'appoint en panne : l'alerte basse part quand la température à hauteur des plants passe sous votre seuil.
Surchauffe d'un tunnel resté fermé
Un matin de soleil, la température monte vite sous un tunnel fermé. L'alerte haute signale qu'il faut ouvrir les portes ou les ouvrants.
Botrytis et condensation
La DRAAF Grand Est recommande de garder l'humidité relative sous 85 % en serre. Le capteur la relève jour et nuit, abri par abri.
Dérive du pH ou de l'EC
En hors-sol, une alarme part quand le pH ou la conductivité de la solution sort de la plage que vous avez fixée au bac.
Cas concret
Alerte basse sur un tunnel de plants
Le boîtier S31 est accroché à un arceau, sa sonde glissée sous le voile P17 à hauteur des plants. L'alerte basse est réglée à +3 °C, l'alerte haute à 35 °C. Un CS01 sur l'alimentation du chauffage d'appoint signale aussi son arrêt.
Alerte reçue par SMS ou e-mail
Température basse : Tunnel 3 plants+2,6 °C sous le voile, à hauteur des plants. Seuil réglé : +3 °C.Exemple d'alerte : seuils et noms des abris réglés par vous.
Quel capteur pour quel besoin
Pour chaque besoin : ce qu'on pose, ce que vous voyez ensuite sur le téléphone ou l'ordinateur, et la référence du capteur.
| Votre besoin | Ce qu'on pose | Ce que vous voyez | Capteur |
|---|---|---|---|
| Température et humidité de chaque abri | Un S31B suspendu au centre du tunnel, à hauteur de culture, hors du soleil direct | Une alerte basse et une alerte haute, la courbe jour et nuit |  |
| La température sous le voile | Un S31, boîtier sur l'arceau, sonde déportée sur 3 m de câble glissée sous le voile P17 | La température vécue par les plants, et non celle de l'air du tunnel |  |
| L'eau du sol ou du substrat | Une SE01 dans une planche de référence, ou un SE0X avec plusieurs sondes DR-SE-6P dans les pains de substrat | La courbe d'assèchement et la réponse à chaque arrosage |    |
| Le pH et l'EC de la solution nutritive | Un transmetteur WQS avec une sonde DR-PH01 et une sonde DR-ECK10.0 dans le bac de solution ou de drainage | PH et conductivité en continu, alarme hors de la plage réglée |    |
| Le chauffage ou la pompe a-t-il tourné | Un CS01 avec une pince ouvrante SCT posée sur le câble d'alimentation, sans coupure | La marche ou l'arrêt de l'appareil, et une alerte s'il s'arrête |   |
| Commander un équipement électrique | Un LT-22222-L sur rail DIN (2 relais 5 A) ou un LC01 sur le secteur (15 A en charge résistive) | La commande d'un ventilateur, d'une électrovanne ou d'un chauffage électrique depuis votre téléphone |   |
Les capteurs posés sous abri et au local technique
Chaque fiche donne les caractéristiques, l'autonomie et les versions de connexion. Ajoutez les références à votre demande de devis : nous vérifions avec vous les quantités et la couverture.

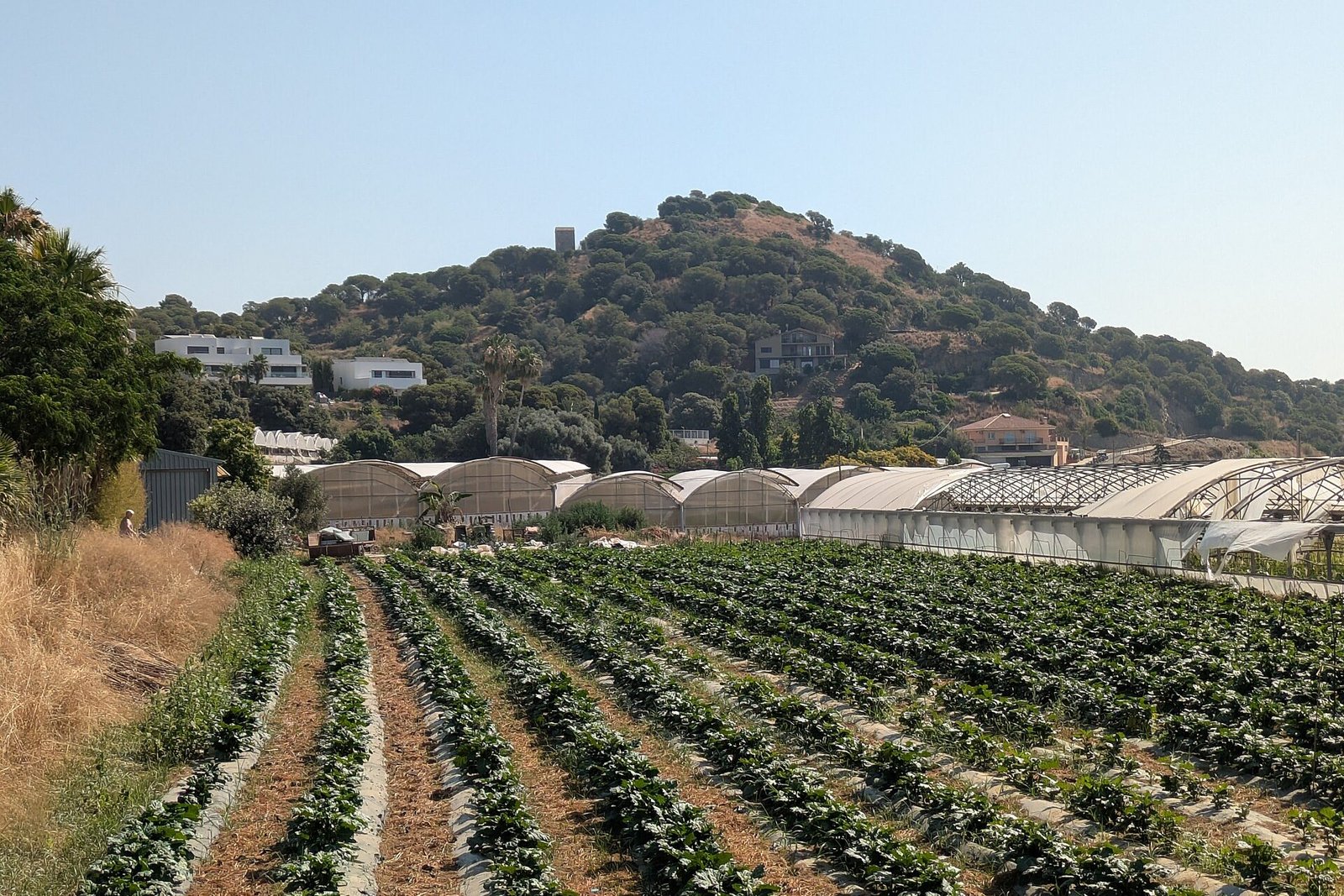

Exemple : six tunnels froids, une serre hors-sol et 3 ha de plein champ
- Une passerelle LPS8N dans le local technique, reliée à la box en Ethernet ou en Wi-Fi.
- Un S31B au centre de chaque tunnel, à hauteur de culture.
- Un S31 avec la sonde sous le voile dans le tunnel de plants.
- Dans la serre hors-sol, un WQS avec sondes pH et EC dans le bac de drainage.
- Un CS01 sur l'alimentation du chauffage d'appoint et de la pompe de fertirrigation.
- Une SE01 dans une planche de plein champ.
- Alertes réglées par vous : température basse et haute, humidité au-dessus de 85 %, chauffage arrêté.
Le nombre de capteurs se décide avec vous selon la surface d'abris, les cultures et la couverture radio vérifiée sur place.
Conseils de pose
Au centre de l'abri, hors du soleil direct
Loin des portes, des ouvrants et du chauffage. Un capteur collé à la bâche ou en plein soleil affiche des températures sans rapport avec celles des plants.
Deux seuils d'humidité par abri
Au-dessus de 85 % d'humidité relative, le botrytis s'installe ; sous 30 %, les acariens (DRAAF Grand Est). Réglez une alerte haute et une alerte basse.
Étalonner la sonde pH
Une électrode de pH dérive avec l'encrassement. Contrôlez-la avec des solutions tampons en début de culture, puis nettoyez-la à chaque contrôle de la solution.
Comment les mesures arrivent jusqu'à vous
Les tunnels sont souvent groupés près des bâtiments : une passerelle LoRaWAN intérieure LPS8N, ou une DLOS8N en extérieur, les reçoit en général tous. Le LT-22222-L et le LC01 fonctionnent uniquement avec une passerelle. Pour une parcelle éloignée, S31, S31B, SE01 et WQS existent en réseau mobile, avec une carte SIM objets connectés (abonnement à prévoir auprès d'un opérateur, nous vous conseillons).
Par une passerelle à la ferme
Une passerelle LoRaWAN fixée en hauteur (pignon de hangar, silo, mât) reçoit les capteurs situés à sa portée et transmet les mesures par la box ou en 4G. Pas d'abonnement opérateur obligatoire. Adapté quand plusieurs capteurs sont regroupés autour de l'exploitation ou que le réseau mobile passe mal.
LoRaWAN
Par le réseau mobile
Le capteur transmet directement par le réseau mobile, avec une carte SIM objets connectés (abonnement à prendre auprès d'un opérateur). Adapté à un point isolé couvert par le réseau mobile : rucher, forage, cuve en pâture. Pas de passerelle à installer.
NB-IoT, LTE-M
Plateforme Syclance, en option
Syclance est une plateforme cloud qui regroupe les mesures de tous vos capteurs, la position de vos traceurs GPS et la commande de vos contrôleurs (vannes, pompes, relais) sur un tableau de bord, accessible depuis un navigateur sur téléphone ou ordinateur. Elle est optionnelle : les capteurs fonctionnent aussi avec d'autres plateformes.
- Courbes et alarmes en direct pour chaque capteur
- Alertes par e-mail au dépassement des seuils que vous réglez, et par SMS avec le package SMS en option
- Historique et rapports PDF ou XML pour la traçabilité et les contrôles
- Commande à distance des vannes, pompes et relais
- Position des engins et du matériel équipés d'un traceur GPS, alerte à la sortie d'une zone
Questions fréquentes
Une autre question sur votre installation ? Appelez-nous au 01 34 91 90 20 ou décrivez votre besoin, nous répondons sous 24 h ouvrées.
Quelle sonde de conductivité pour une solution nutritive ?
La DR-ECK1.0 mesure de 0 à 2 000 µS/cm, pour une eau d'arrosage peu chargée. La DR-ECK10.0 mesure de 10 à 20 000 µS/cm et convient aux solutions nutritives plus concentrées. Les deux se branchent sur le transmetteur WQS.
Quelle différence entre le S31 et le S31B ?
Le S31B a sa sonde sous le boîtier : on l'accroche au centre de l'abri. Le S31 a sa sonde au bout d'un câble de 3 m : le boîtier reste sur l'arceau et la sonde va sous le voile ou au ras des plants.
Peut-on piloter les ouvrants ou le chauffage à distance ?
Un LT-22222-L ou un LC01 commande un équipement électrique depuis votre téléphone. Le raccordement à un moteur d'ouvrant, à un chauffage ou à un automate existant s'étudie avec vous et se fait par un électricien.
Faut-il du réseau mobile sur l'exploitation ?
Non. Avec une passerelle LoRaWAN à la ferme, les capteurs envoient leurs mesures par radio jusqu'à elle, et seule la passerelle a besoin d'internet, par la box, le Wi-Fi ou la 4G. Certains capteurs existent aussi en NB-IoT ou LTE-M.
Combien de temps tiennent les piles ?
Les fiches S31B, S31 et SE01 annoncent une pile de 8 500 mAh prévue pour plusieurs années, selon la cadence d'envoi. Le LT-22222-L et le LC01, eux, se branchent sur une alimentation.
Y a-t-il un abonnement ?
Avec une passerelle à la ferme, pas d'abonnement opérateur obligatoire : il faut un accès internet pour la passerelle. En réseau mobile, le capteur utilise une carte SIM objets connectés (abonnement à prévoir auprès d'un opérateur, nous vous conseillons). La plateforme Syclance, en option, affiche courbes et alertes SMS ou e-mail ; les capteurs restent compatibles avec d'autres plateformes.
À lire dans nos conseils
Des fiches pratiques pour placer les capteurs, régler les seuils et lire les courbes, avec leurs sources.
Étude de vos abris
Indiquez le nombre de tunnels et de serres, s'ils sont chauffés, et si vous cultivez en sol ou en hors-sol. Réponse sous 24 h ouvrées, ou par téléphone au 01 34 91 90 20.
