Dragino SE019 versions
Capteur d'humidité et de conductivité du sol
- ConnexionAntenne à la ferme (LoRaWAN) ou réseau mobile (NB-IoT, LTE-M)
- AlimentationBatterie et panneau solaire ou pile lithium
- Autonomie annoncée3 à 5 ans
- ProtectionIP65 / IP66
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.
Une question avant de commander ? 01 34 91 90 20
- Réponse sous 24 h ouvrées
- Conseil sur la couverture radio
- Une seule demande pour plusieurs produits
En bref
- Humidité volumique du sol 0 à 100 %, précision ±3 % jusqu'à 53 %
- Conductivité électrique 0 à 20 000 µS/cm et température du sol -40 à 85 °C
- LoRaWAN EU868, NB-IoT ou LTE-M selon la version
- Pile Li-SOCl2 8 500 mAh prévue pour 5 ans, version 19 000 mAh ou solaire
- Boîtier IP66, une sonde à enterrer, réglages par Bluetooth
Présentation

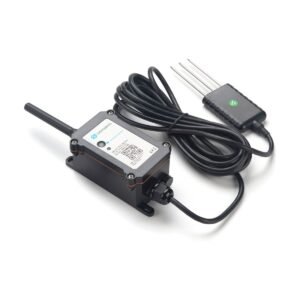

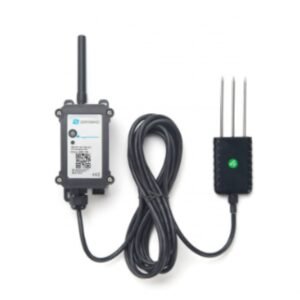

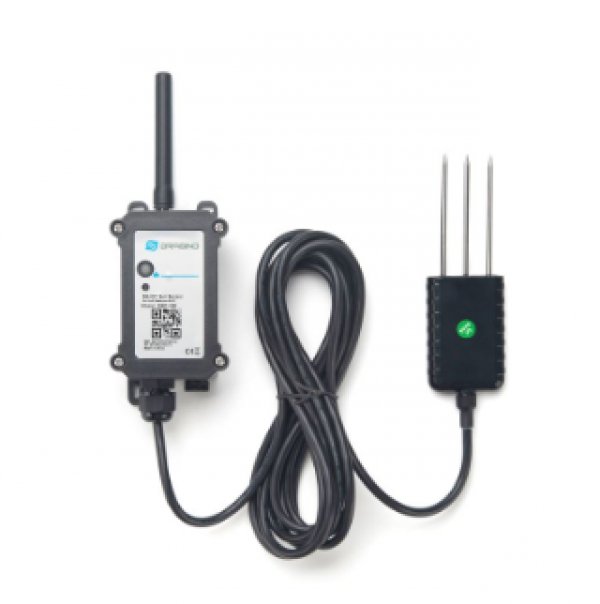

Le Dragino SE01 mesure trois valeurs avec une seule sonde enterrée : l'humidité volumique du sol, sa conductivité électrique (EC) et sa température. La sonde se place dans la zone racinaire, le boîtier reste en surface sur un piquet. Il sert aux irrigants en grandes cultures, aux viticulteurs, aux arboriculteurs et aux maraîchers.
Par défaut, le capteur envoie une mesure toutes les 20 minutes. La courbe d'humidité montre la baisse de la réserve du sol entre deux tours d'eau et la profondeur réellement atteinte par chaque apport. La conductivité suit la salinité au fil des fertilisations. Le déclenchement de l'irrigation repose alors sur une mesure au champ, en plus de l'ETP et du calendrier.
Points forts du SE01
Humidité volumique 0 à 100 %, résolution 0,01 %, précision ±3 % jusqu'à 53 % puis ±5 %
Conductivité électrique 0 à 20 000 µS/cm à 25 °C, précision 2 % de la pleine échelle
Température du sol -40 à 85 °C, précision inférieure à 0,3 °C entre -10 et 50 °C
Méthode FDR compensée en température et en conductivité, étalonnage usine pour sols minéraux
Pile Li-SOCl2 8 500 mAh prévue pour un usage jusqu'à 5 ans, options 19 000 mAh et solaire
Boîtier IP66, réglages par Bluetooth 5.1, mise à jour du firmware à distance
Mémorisation des mesures (datalog) et renvoi au retour du réseau
Usages en agriculture
Pilotage de l'irrigation
En goutte-à-goutte comme sous pivot, la courbe d'humidité indique quand la réserve utile baisse et jusqu'où chaque apport est descendu.
Fertirrigation en maraîchage et sous serre
La conductivité reflète la concentration en sels de la solution du sol. Une hausse continue signale un excès d'engrais ou un besoin de lessivage.
Vigne et vergers
Une sonde par îlot homogène permet de suivre la contrainte hydrique de fin de saison et de comparer les parcelles.
Sols salins ou eau d'irrigation chargée
L'EC mesurée dans l'horizon racinaire montre si les sels s'accumulent d'une saison à l'autre.
Les autres modèles sont dans nos capteurs d'humidité et de conductivité du sol et nos capteurs de température du sol.
Installation et intégration
Posez la sonde dans une zone représentative de la parcelle, loin des cailloux, des fourrières et du croisement de deux asperseurs. Pour une mesure de longue durée, creusez un trou de plus de 20 cm de diamètre. Enfoncez la sonde à l'horizontale dans la paroi, à la profondeur visée, sans la secouer. Rebouchez en tassant comme le sol d'origine. Le boîtier se fixe sur un piquet au-dessus du sol.
En LoRaWAN, le SE01 rejoint le réseau en OTAA classe A avec les clés imprimées sur l'étiquette. Il passe par une passerelle Dragino installée sur l'exploitation ou par un réseau opéré, puis vers The Things Network, ChirpStack ou un serveur MQTT. Les versions NB-IoT et LTE-M envoient directement en MQTT, MQTTs, UDP, TCP ou CoAP, sans passerelle. Elles demandent une carte nano SIM objets connectés à prendre auprès d'un opérateur, non fournie.
Les réglages se font par Bluetooth depuis un smartphone, par commandes AT ou par downlink : intervalle d'envoi, mode datalog, mise à jour du firmware à distance. Les mesures s'affichent sur la plateforme de votre choix, avec le payload decoder fourni par Dragino, ou sur la plateforme Syclance proposée en option.
Pour couvrir l'exploitation, voyez nos passerelles LoRaWAN Dragino.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| SE01-LB | LoRaWAN, pile 8 500 mAh | Exploitation couverte en LoRaWAN, cadence standard |
| SE01-LB2 | LoRaWAN, pile 19 000 mAh | Exploitation couverte en LoRaWAN, envois fréquents |
| SE01-LS | LoRaWAN, solaire + batterie 3 000 mAh | Exploitation couverte en LoRaWAN, parcelle ensoleillée |
| SE01-NB-GE | NB-IoT, pile 8 500 mAh | Site isolé couvert en NB-IoT, cadence standard |
| SE01-NB2-GE | NB-IoT, pile 19 000 mAh | Site isolé couvert en NB-IoT, envois fréquents |
| SE01-NS-GE | NB-IoT, solaire + batterie 3 000 mAh | Site isolé couvert en NB-IoT, parcelle ensoleillée |
| SE01-CB-GE | LTE-M et NB-IoT, pile 8 500 mAh | Site isolé, LTE-M ou NB-IoT, cadence standard |
| SE01-CB2-GE | LTE-M et NB-IoT, pile 19 000 mAh | Site isolé, LTE-M ou NB-IoT, envois fréquents |
| SE01-CS-GE | LTE-M et NB-IoT, solaire + batterie 3 000 mAh | Site isolé, LTE-M ou NB-IoT, parcelle ensoleillée |
Caractéristiques techniques
- Grandeurs mesurées
- Humidité volumique, conductivité électrique, température du sol
- Humidité du sol
- 0 à 100 % vol., résolution 0,01 %, ±3 % (0 à 53 %), ±5 % (au-delà)
- Conductivité (EC)
- 0 à 20 000 µS/cm à 25 °C, résolution 1 µS/cm, 2 % PE
- Température du sol
- -40 à 85 °C, résolution 0,01 °C, <0,3 °C (-10 à 50 °C), <0,6 °C ailleurs
- Méthode
- FDR compensée température et EC, sonde de température RTD
- Connectivité
- LoRaWAN 1.0.3 classe A (EU868), NB-IoT ou LTE-M selon version
- Puissance radio LoRa
- Jusqu'à +22 dBm, sensibilité -139 dBm
- Alimentation
- Pile Li-SOCl2 8 500 mAh, pile 19 000 mAh ou panneau solaire + Li-ion 3 000 mAh
- Consommation en veille
- 5 µA à 3,3 V
- Température de fonctionnement
- -40 à 85 °C
- Boîtier
- IP66
- Configuration
- Bluetooth 5.1, commandes AT, downlink, mise à jour OTA
Ce qu'il faut savoir avant de commander
Connexion
En LoRaWAN, il faut une passerelle à portée : une antenne installée à la ferme, ou un réseau LoRaWAN déjà en place.
En NB-IoT ou LTE-M, prévoyez une carte SIM objets connectés, à prendre auprès d'un opérateur. Elle n'est pas fournie.
Alimentation
Version solaire : panneau et batterie, à orienter au sud sans ombre portée.
Pile lithium : autonomie annoncée de 3 à 5 ans, selon l'intervalle de mesure.
À prévoir avec
Plateforme
Les mesures s'affichent sur la plateforme de votre choix. En option, la plateforme cloud Syclance regroupe courbes, alertes e-mail et SMS et historique de tous vos capteurs.
Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.
Documentation
Documentation technique Dragino SE01
Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.
Questions fréquentes
À quelle profondeur enterrer la sonde du SE01 ?
Dragino ne fixe pas de profondeur. La sonde se place dans l'horizon que vous voulez suivre, en général la zone racinaire de la culture. Creusez un trou de plus de 20 cm de diamètre, insérez la sonde à l'horizontale dans la paroi sans toucher de cailloux, puis rebouchez en tassant comme le sol d'origine.
Quelle autonomie attendre sur la pile ?
La version SE01-LB a une pile Li-SOCl2 de 8 500 mAh, prévue pour un usage jusqu'à 5 ans avec un envoi toutes les 20 minutes. Avec une cadence plus rapide, la pile dure moins longtemps. Prenez alors la version LB2 de 19 000 mAh ou la version solaire LS.
Quelle passerelle utiliser pour le SE01 en LoRaWAN ?
Toute passerelle LoRaWAN EU868 standard convient, par exemple une Dragino LPS8v2 au corps de ferme. Un réseau LoRaWAN opéré fonctionne aussi si la parcelle est couverte. Le capteur rejoint le réseau en OTAA avec les clés de son étiquette.
Quelle différence entre le SE01 et le SE0X ?
Le SE01 porte une seule sonde. Le SE0X est un transmetteur qui accepte jusqu'à 4 sondes DR-SE-6P de 3,5 m de câble. Il sert à suivre plusieurs profondeurs ou plusieurs points avec un seul boîtier.
