Dragino SPH019 versions
Capteur de pH du sol avec sonde IP68
- ConnexionAntenne à la ferme (LoRaWAN) ou réseau mobile (NB-IoT, LTE-M)
- AlimentationBatterie et panneau solaire ou pile lithium
- Autonomie annoncée3 à 5 ans
- ProtectionIP65 / IP66, IP68
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.
Une question avant de commander ? 01 34 91 90 20
- Réponse sous 24 h ouvrées
- Conseil sur la couverture radio
- Une seule demande pour plusieurs produits
En bref
- pH du sol de 3 à 10, résolution 0,01, compensation en température
- Température du sol de -40 à 85 °C sur la même sonde
- Sonde IP68 à enterrer, câble de 3,5 m, boîtier IP66
- LoRaWAN EU868, NB-IoT ou LTE-M selon la version
- Pile Li-SOCl2 8 500 mAh prévue pour 5 ans, 19 000 mAh ou solaire
Présentation

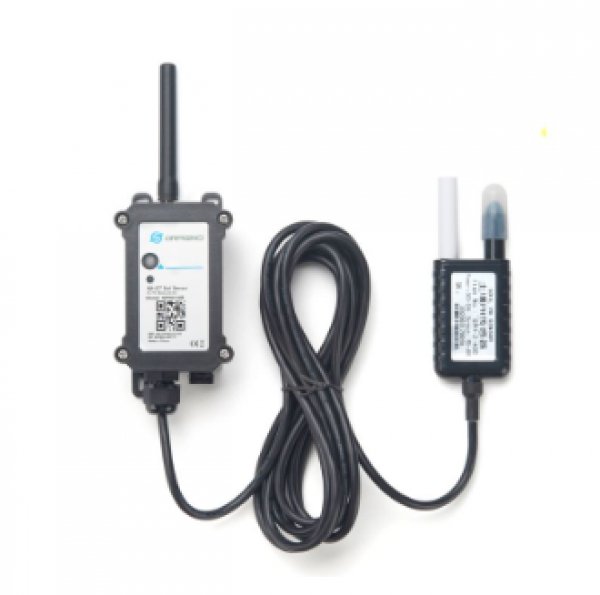

Le Dragino SPH01 mesure le pH et la température du sol avec une sonde IP68 enterrée dans la parcelle. Le boîtier reste sur un piquet, relié à la sonde par 3,5 m de câble, et envoie une mesure toutes les 20 minutes par défaut.
Entre deux analyses de terre, vous suivez l'évolution du pH sur un point fixe. La courbe sert à raisonner un chaulage, à contrôler l'effet d'un amendement calcique ou d'une fertirrigation acidifiante, et à repérer une zone de parcelle qui s'acidifie.
Points forts du SPH01
pH du sol de 3 à 10, résolution 0,01 pH, précision ±2 % entre 0 et 50 °C
Compensation thermique automatique de 0 à 50 °C
Température du sol de -40 à 85 °C, précision inférieure à ±0,5 °C entre -10 et 40 °C
Électrode de référence AgCl solide et électrode sensible en métal pur
Sonde IP68 avec câble de 3,5 m, prévue pour rester enterrée
Étalonnage par l'utilisateur avec une solution tampon
Pile Li-SOCl2 8 500 mAh prévue pour 5 ans, options 19 000 mAh et solaire
Usages en agriculture
Chaulage
Suivi de l'acidification d'une parcelle d'une saison à l'autre, puis contrôle de la remontée du pH après un apport d'amendement calcique.
Fertirrigation en maraîchage et sous serre
Suivi du pH du sol ou du substrat quand la solution nutritive modifie l'acidité.
Vigne et vergers
Repérage des zones à pH extrême, à rapprocher des carences ou des blocages vus sur les feuilles.
Parcelles d'essai
Coopératives et conseillers comparent l'évolution du pH entre modalités avec moins de prélèvements.
Le SPH01 se pose à côté de nos capteurs d'humidité et de conductivité du sol. Les autres modèles sont dans les capteurs de sol connectés.
Installation et intégration
Avant la première mesure, laissez la sonde 24 heures dans de l'eau pure. Pour une mesure en surface, humidifiez le point de mesure à l'eau pure ou à l'eau de pluie, retirez les cailloux, enfoncez la sonde lentement sans forcer et recouvrez-la de terre. Pour une mesure en profondeur, creusez un trou de plus de 20 cm de diamètre et procédez de la même façon. Fixez le boîtier sur un piquet.
En LoRaWAN, le SPH01 rejoint le réseau en OTAA classe A par une passerelle Dragino installée sur l'exploitation ou par un réseau opéré. Les mesures vont vers The Things Network, ChirpStack ou un serveur MQTT. Les versions NB-IoT et LTE-M envoient par le réseau mobile, avec une carte nano SIM objets connectés à prendre auprès d'un opérateur, non fournie.
Les réglages passent par Bluetooth 5.1, commandes AT ou downlink. L'intervalle d'envoi est de 20 minutes par défaut. Les mesures s'affichent sur la plateforme de votre choix, avec le payload decoder Dragino, ou sur la plateforme Syclance proposée en option.
Pour la couverture radio, voyez nos passerelles LoRaWAN.

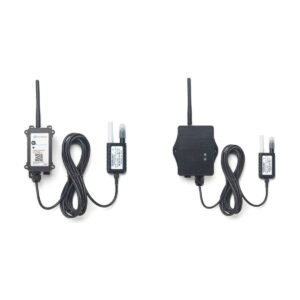

Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| SPH01-LB | LoRaWAN, pile 8 500 mAh | Exploitation couverte en LoRaWAN, cadence standard |
| SPH01-LB2 | LoRaWAN, pile 19 000 mAh | Exploitation couverte en LoRaWAN, envois fréquents |
| SPH01-LS | LoRaWAN, solaire + batterie 3 000 mAh | Exploitation couverte en LoRaWAN, parcelle ensoleillée |
| SPH01-NB-GE | NB-IoT, pile 8 500 mAh | Site isolé couvert en NB-IoT, cadence standard |
| SPH01-NB2-GE | NB-IoT, pile 19 000 mAh | Site isolé couvert en NB-IoT, envois fréquents |
| SPH01-NS-GE | NB-IoT, solaire + batterie 3 000 mAh | Site isolé couvert en NB-IoT, parcelle ensoleillée |
| SPH01-CB-GE | LTE-M et NB-IoT, pile 8 500 mAh | Site isolé, LTE-M ou NB-IoT, cadence standard |
| SPH01-CB2-GE | LTE-M et NB-IoT, pile 19 000 mAh | Site isolé, LTE-M ou NB-IoT, envois fréquents |
| SPH01-CS-GE | LTE-M et NB-IoT, solaire + batterie 3 000 mAh | Site isolé, LTE-M ou NB-IoT, parcelle ensoleillée |
Caractéristiques techniques
- Grandeurs mesurées
- pH du sol, température du sol
- pH
- 3 à 10 pH, résolution 0,01, ±2 % (0 à 50 °C)
- Compensation thermique
- 0 à 50 °C
- Température du sol
- -40 à 85 °C, résolution 0,1 °C, <±0,5 °C (-10 à 40 °C), <±0,8 °C ailleurs
- Sonde
- IP68, câble 3,5 m, électrodes AgCl et métal pur
- Étalonnage
- Tampons pH 4,00, 6,86 ou 9,18
- Connectivité
- LoRaWAN 1.0.3 classe A (EU868), NB-IoT ou LTE-M selon version
- Alimentation
- Pile Li-SOCl2 8 500 mAh, pile 19 000 mAh ou solaire + Li-ion 3 000 mAh
- Consommation en veille
- 5 µA à 3,3 V
- Température de fonctionnement
- -40 à 85 °C
- Boîtier
- IP66
Ce qu'il faut savoir avant de commander
Connexion
En LoRaWAN, il faut une passerelle à portée : une antenne installée à la ferme, ou un réseau LoRaWAN déjà en place.
En NB-IoT ou LTE-M, prévoyez une carte SIM objets connectés, à prendre auprès d'un opérateur. Elle n'est pas fournie.
Alimentation
Version solaire : panneau et batterie, à orienter au sud sans ombre portée.
Pile lithium : autonomie annoncée de 3 à 5 ans, selon l'intervalle de mesure.
À prévoir avec
Plateforme
Les mesures s'affichent sur la plateforme de votre choix. En option, la plateforme cloud Syclance regroupe courbes, alertes e-mail et SMS et historique de tous vos capteurs.
Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.
Documentation
Documentation technique Dragino SPH01
Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.
Questions fréquentes
La sonde de pH demande-t-elle un entretien ?
Oui. Dragino recommande de nettoyer l'électrode tous les 3 à 6 mois, au papier abrasif fin ou quelques minutes dans de l'acide chlorhydrique à 5 %, puis de la rincer à l'eau pure. L'électrode est fragile : évitez les chocs et tout contact avec des corps gras.
Peut-on étalonner le SPH01 soi-même ?
Oui, avec une solution tampon pH 4,00, 6,86 ou 9,18. Une seule solution suffit. Attendez que la valeur se stabilise, puis envoyez la commande d'étalonnage par AT ou par downlink.
Faut-il préparer la sonde avant la pose ?
Si la sonde n'a pas servi depuis plus de 7 jours ou vient d'être nettoyée, laissez-la au moins 24 heures dans de l'eau pure, ou 24 heures dans le sol, avant de tenir compte des mesures.
Le capteur fonctionne-t-il en hiver ?
Le boîtier fonctionne de -40 à 85 °C. La précision du pH se dégrade sous 0 °C, quand le sol gèle. La compensation thermique couvre la plage de 0 à 50 °C.
