Température du grain, niveau des cellules et chambre froide
Des sondes dans le tas pour suivre les paliers de refroidissement, un capteur de niveau sur le toit de la cellule, une sonde au milieu des produits en chambre froide. Une alerte part quand une température dépasse le seuil que vous avez réglé.
- Sur pile, sans câble à tirer
- Antenne à la ferme ou réseau mobile
- Devis sous 24 h ouvrées
Ce qui abîme un stock à la ferme
Un échauffement au centre de la cellule
Sous le cône de remplissage, les impuretés s'accumulent et l'air passe mal. C'est là que le grain chauffe en premier.
Un ventilateur lancé trop tard ou en journée
La ventilation refroidit seulement quand l'air extérieur est plus froid que le grain. Sinon, la couche du dessus reste chaude.
Un stock restant inconnu avant la vente
Le niveau de chaque cellule se lit depuis le bureau, sans monter à l'échelle pour sonder.
Une chambre froide qui sort de sa plage
Groupe froid en défaut ou porte mal fermée : l'alerte part dès que la sonde sort de la plage que vous avez fixée.
Cas concret
Fin du palier à 12 °C dans une cellule de blé

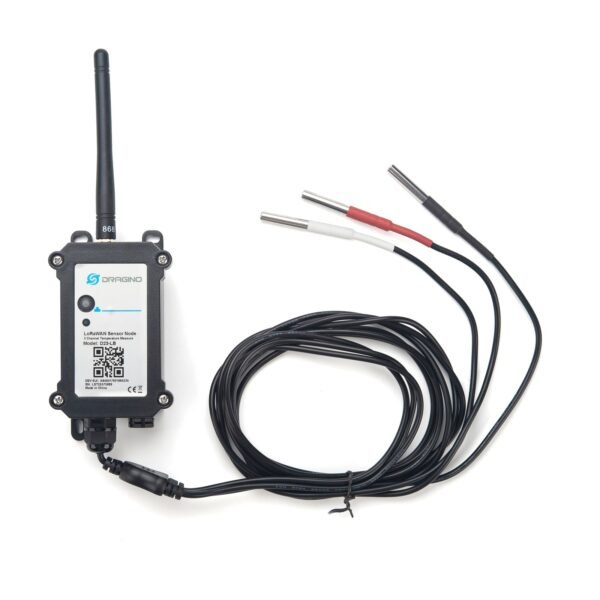

Un D23 est fixé en haut de la cellule, ses trois sondes enfoncées dans la couche supérieure du grain. L'alerte est réglée à 12 °C sur la sonde la plus haute. Quand elle passe sous ce seuil, le palier est atteint sur tout le stock et le ventilateur peut s'arrêter.
Alerte reçue par SMS ou e-mail
Palier atteint : Cellule 2, sonde du dessus11,8 °C, sous votre seuil de 12 °C.Exemple d'alerte : seuils et noms réglés par vous.
Quel capteur pour quel besoin
Pour chaque besoin : ce qu'on pose, ce que vous voyez ensuite sur le téléphone ou l'ordinateur, et la référence du capteur.
| Votre besoin | Ce qu'on pose | Ce que vous voyez | Capteur |
|---|---|---|---|
| La température du grain sous la surface et vers le centre | Un boîtier et ses trois sondes de 1,5 m enfoncées dans le grain, ou un modèle à une sonde de 2 m | La température de chaque sonde et une alerte si l'une remonte |   |
| Si l'air de la nuit est assez froid pour ventiler | Un thermomètre-hygromètre dehors, sous abri et à l'ombre | La température et l'humidité de l'air à côté de celles du grain |  |
| Si le ventilateur tourne, et le lancer à distance | Une pince de courant sur l'alimentation du ventilateur et un contrôleur à relais dans l'armoire, posés par un électricien | Ventilateur en marche ou à l'arrêt, et sa commande depuis le téléphone |   |
| Le stock restant dans chaque cellule | Un radar de 0,15 à 12 m ou un laser pour les cellules plus hautes, fixé sur le toit et visant le centre | La distance jusqu'au grain, donc la hauteur de stock |   |
| Si la chambre froide tient sa température | Une sonde externe dans un flacon tampon au milieu des cagettes, et un contact sur la porte | Une alerte hors de votre plage, par exemple 0 à 4 °C, et une alerte de porte restée ouverte |    |
| Le niveau de la cuve de fioul ou d'engrais liquide | Un capteur à ultrasons sur le dessus de la cuve, jusqu'à 4,5 m ou 7,5 m de hauteur | Le niveau et une alerte sous le seuil de commande |   |
Les capteurs posés dans les cellules et la chambre froide
Chaque fiche donne les caractéristiques, l'autonomie et les versions de connexion. Ajoutez les références à votre demande de devis : nous vérifions avec vous les quantités et la couverture.
Exemple : quatre cellules, un tas à plat et une chambre froide
- Une antenne DLOS8N sur le bâtiment de stockage, reliée à la box ou en version 4G.
- Dans chaque cellule, un D23 fixé en haut, ses trois sondes dans la couche supérieure du grain à différentes profondeurs.
- Dans le tas à plat, un D23 dont les trois sondes sont plantées à trois endroits du tas.
- Sur le toit des deux cellules les plus utilisées, un radar MDS120.
- Dehors, sous abri, un S31 pour la température et l'humidité de l'air.
- Dans l'armoire des ventilateurs, un LT-22222-L et une pince CS01 posés par votre électricien.
- Dans la chambre froide, un LHT65N avec sa sonde dans le flacon tampon, et un DS03A sur la porte.
- Alertes réglées : sonde du grain au-dessus du palier en cours, ventilateur à l'arrêt, cellule sous un niveau donné, chambre froide hors plage.
Les sondes du D23 ont 1,5 m de câble. Elles suivent la couche du dessus et le centre haut d'une cellule, pas toute sa hauteur. Pour plusieurs mètres de grain, il faut des câbles de thermométrie fixes, que nous ne vendons pas.
Conseils de pose
Vérifier le palier sur la couche du dessus
Avec un soufflage par le bas, le front de froid monte du fond vers le haut. La sonde la plus haute dit si le palier est terminé.
Viser le centre de la surface
Fixez le capteur de niveau loin des parois, des échelles et de la chute de remplissage, pour qu'il mesure le grain et pas la structure.
Mesurer le produit, pas l'air de la porte
Posez la sonde dans le flacon tampon au milieu des produits, loin de la porte et de l'évaporateur. Une ouverture de porte ne fait alors pas sortir la mesure de la plage.
Comment les mesures arrivent jusqu'à vous
Autour des silos, une antenne LoRaWAN posée sur un hangar reçoit les capteurs et permet de commander les ventilateurs avec le contrôleur à relais. Le capteur de chambre froide LHT65N fonctionne uniquement avec cette antenne. Pour une cellule ou une cuve éloignée, les sondes de grain et les capteurs de niveau existent en version réseau mobile (NB-IoT, LTE-M), avec une carte SIM objets connectés (abonnement à prévoir auprès d'un opérateur, nous vous conseillons).
Par une passerelle à la ferme
Une passerelle LoRaWAN fixée en hauteur (pignon de hangar, silo, mât) reçoit les capteurs situés à sa portée et transmet les mesures par la box ou en 4G. Pas d'abonnement opérateur obligatoire. Adapté quand plusieurs capteurs sont regroupés autour de l'exploitation ou que le réseau mobile passe mal.
LoRaWAN
Par le réseau mobile
Le capteur transmet directement par le réseau mobile, avec une carte SIM objets connectés (abonnement à prendre auprès d'un opérateur). Adapté à un point isolé couvert par le réseau mobile : rucher, forage, cuve en pâture. Pas de passerelle à installer.
NB-IoT, LTE-M
Plateforme Syclance, en option
Syclance est une plateforme cloud qui regroupe les mesures de tous vos capteurs, la position de vos traceurs GPS et la commande de vos contrôleurs (vannes, pompes, relais) sur un tableau de bord, accessible depuis un navigateur sur téléphone ou ordinateur. Elle est optionnelle : les capteurs fonctionnent aussi avec d'autres plateformes.
- Courbes et alarmes en direct pour chaque capteur
- Alertes par e-mail au dépassement des seuils que vous réglez, et par SMS avec le package SMS en option
- Historique et rapports PDF ou XML pour la traçabilité et les contrôles
- Commande à distance des vannes, pompes et relais
- Position des engins et du matériel équipés d'un traceur GPS, alerte à la sortie d'une zone
Questions fréquentes
Une autre question sur votre installation ? Appelez-nous au 01 34 91 90 20 ou décrivez votre besoin, nous répondons sous 24 h ouvrées.
Les sondes couvrent-elles toute la hauteur de la cellule ?

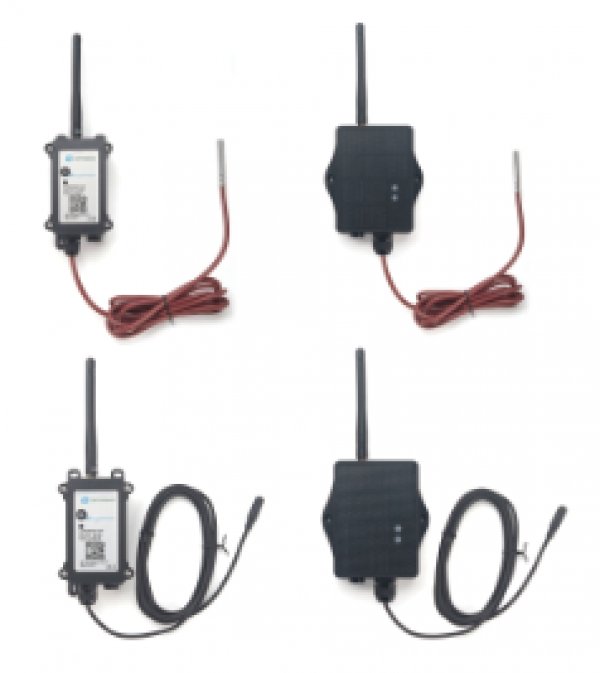

Non. Le D23 a trois sondes de 1,5 m de câble, le D20 une sonde de 2 m. Elles suivent la couche du dessus, là où le grain refroidit en dernier, ou un tas à plat. Pour toute la hauteur d'une grande cellule, il faut des câbles de thermométrie fixes.
La mesure passe-t-elle à travers un silo métallique ?
Le métal gêne les ondes radio. Le boîtier émetteur se place donc dehors ou sur le toit de la cellule, et seules les sondes entrent dans le grain. Nous vérifions la couverture avec vous lors de l'étude.
Faut-il une antenne ou le réseau mobile ?
Une antenne à la ferme (LoRaWAN) reçoit les capteurs alentour et les relaie par votre box ou en 4G. Elle est nécessaire pour commander les ventilateurs et pour le capteur de chambre froide. Les sondes de grain et les capteurs de niveau existent aussi en version réseau mobile (NB-IoT, LTE-M), utile pour un silo isolé.
Faut-il un abonnement ?
Avec une antenne à la ferme, pas d'abonnement opérateur obligatoire : l'antenne a seulement besoin d'un accès internet. En version réseau mobile, le capteur utilise une carte SIM objets connectés (abonnement à prévoir auprès d'un opérateur, nous vous conseillons). Nous vous indiquons le coût avant de commander.
Quelle autonomie pour les capteurs ?
Le fabricant annonce jusqu'à 5 ans pour le D23 sur sa pile de 8 500 mAh, et 5 à 10 ans pour le LHT65N, selon la fréquence des envois. L'autonomie de chaque modèle figure sur sa fiche produit.
Puis-je installer le matériel moi-même ?
Oui pour les sondes de température et les capteurs de niveau sur pile. La pince de courant et la commande des ventilateurs se posent dans l'armoire électrique, par un électricien. Nous vous aidons à choisir les emplacements et à mettre en service.
À lire dans nos conseils
Des fiches pratiques pour placer les capteurs, régler les seuils et lire les courbes, avec leurs sources.
Parlons de votre stockage
Indiquez le nombre de cellules et leur hauteur, le stockage à plat et la chambre froide éventuelle. Réponse sous 24 h ouvrées.
