Dragino D209 versions

Capteur de température étanche à sonde

  • ConnexionAntenne à la ferme (LoRaWAN) ou réseau mobile (NB-IoT, LTE-M)
  • AlimentationBatterie et panneau solaire ou pile lithium
  • Autonomie annoncée3 à 5 ans
  • ProtectionIP65 / IP66

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.

Une question avant de commander ? 01 34 91 90 20

  • Réponse sous 24 h ouvrées
  • Conseil sur la couverture radio
  • Une seule demande pour plusieurs produits

En bref

  • Une sonde DS18B20 étanche, câble de 2 m, embout inox 316
  • Mesure de -55 à 125 °C, précision ±0,5 °C, alarme sur seuil
  • Envoi toutes les 20 minutes par défaut
  • LoRaWAN EU868, ou NB-IoT et LTE-M en version cellulaire
  • Pile Li-SOCl2 8 500 mAh, pile 19 000 mAh ou panneau solaire, boîtier IP66

Présentation

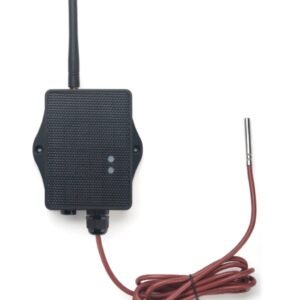

Le D20 mesure une température avec une sonde DS18B20 étanche, à embout inox, au bout de 2 m de câble. La plage va de -55 à 125 °C. Le boîtier radio envoie la valeur toutes les 20 minutes par défaut.

La sonde se place dans l'air d'une chambre de conservation, dans l'eau d'un bac ou d'une cuve, ou dans un tas de produit. Quand la température franchit le seuil réglé, le D20 envoie une alarme sans attendre le prochain envoi, de jour comme de nuit.

Points forts du D20

  • Une sonde DS18B20 étanche sur câble de 2 m, embout inox 316

  • Mesure de -55 à 125 °C, précision ±0,5 °C

  • Sonde utilisable dans l'eau, une eau légèrement acide ou basique, ou une huile végétale

  • Alarme envoyée dès le dépassement d'un seuil

  • Datalog : mesures gardées pendant une coupure réseau, puis renvoyées

  • Boîtier IP66, pile Li-SOCl2 8 500 mAh prévue pour jusqu'à 5 ans selon la cadence

Usages en agriculture

  • Chambre de conservation

    Température de la chambre froide de fruits, de légumes ou de plants, avec alerte si le groupe froid tombe en panne. Voir nos solutions pour chambres froides.

  • Serre et maraîchage

    Température de l'eau d'irrigation ou de la solution nutritive dans un bac.

  • Cuve ou bassin

    Température d'une réserve d'eau ou d'une cuve d'huile végétale.

  • Local technique

    Contrôle du hors-gel d'un local de pompage ou d'une aire de lavage en hiver.

  • Stockage en vrac

    Sonde enfoncée dans le produit pour suivre la température en surface du tas. Pour mesurer à plusieurs hauteurs, voir les capteurs multi-sondes D22 et D23.

Installation et intégration

Fixez le boîtier (120 x 55 x 200 mm) sur une paroi, un poteau ou le bord d'une cuve, à l'abri des projections d'eau. Amenez le câble de 2 m jusqu'au point de mesure et tenez la sonde avec un collier, sans l'écraser. Dans un liquide, lestez la sonde ou attachez-la à un support pour qu'elle reste immergée toujours à la même hauteur.

La version LoRaWAN (classe A, OTAA, bande EU868) est livrée avec ses clés d'enregistrement. Déclarez-la sur une passerelle LoRaWAN de l'exploitation ou sur un réseau opéré, dans TTN, ChirpStack ou votre serveur. Les versions NB-IoT et LTE-M (suffixe GE) sont livrées sans carte SIM : prévoyez une carte SIM objets connectés auprès d'un opérateur. Les mesures s'affichent sur la plateforme de votre choix avec le décodeur Dragino, ou sur la plateforme Syclance proposée en option.

Les seuils d'alarme, l'intervalle d'envoi et l'enregistrement des mesures (datalog) se règlent par Bluetooth 5.1, commandes AT ou downlink. Le firmware se met à jour sans fil.

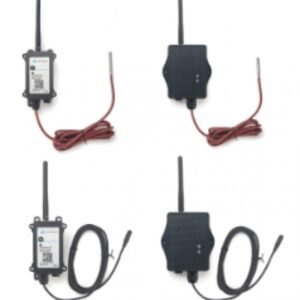

Versions disponibles

RéférenceDifférenceUsage conseillé
D20-LBLoRaWAN EU868, pile Li-SOCl2 8 500 mAhCas général : parcelle ou bâtiment couvert par une passerelle LoRaWAN
D20-LB2LoRaWAN EU868, pile grande capacité 19 000 mAhEnvois rapprochés ou capteur difficile d'accès, pour espacer les interventions
D20-LSLoRaWAN EU868, panneau solaire et batterie Li-ion rechargeable 3 000 mAhPoste en extérieur bien exposé, cadence d'envoi soutenue
D20-NB-GENB-IoT, pile Li-SOCl2 8 500 mAh, livré sans carte SIMSite isolé sans passerelle, couvert en NB-IoT par l'opérateur
D20-NB2-GENB-IoT, pile grande capacité 19 000 mAh, livré sans carte SIMSite isolé en NB-IoT avec envois fréquents
D20-NS-GENB-IoT, panneau solaire et batterie Li-ion rechargeable 3 000 mAh, livré sans carte SIMSite isolé en NB-IoT, poste exposé au soleil
D20-CB-GENB-IoT et LTE-M (Cat-M1), pile Li-SOCl2 8 500 mAh, livré sans carte SIMSite isolé : bascule NB-IoT ou LTE-M selon la couverture locale
D20-CB2-GENB-IoT et LTE-M (Cat-M1), pile grande capacité 19 000 mAh, livré sans carte SIMSite isolé en NB-IoT ou LTE-M avec envois fréquents
D20-CS-GENB-IoT et LTE-M (Cat-M1), panneau solaire et batterie Li-ion rechargeable 3 000 mAh, livré sans carte SIMSite isolé en NB-IoT ou LTE-M, poste exposé au soleil

Caractéristiques techniques

Plage de mesure
-55 à 125 °C
Précision
±0,5 °C (±2,0 °C au maximum en limite de plage)
Longueur de câble
2 m
Sonde
Gaine silicone, embout inox 316, IP65
Liquides compatibles
Eau, eau légèrement acide ou basique, huiles végétales
Boîtier
IP66, électronique -40 à 85 °C
Dimensions et poids
120 x 55 x 200 mm, 372 g
Connectivité
LoRaWAN 1.0.3 classe A (EU868) ; NB-IoT ; NB-IoT et LTE-M
Radio LoRa
Jusqu'à +22 dBm, sensibilité jusqu'à -139 dBm
Alimentation
Pile Li-SOCl2 8 500 mAh ou 19 000 mAh, ou panneau solaire et batterie Li-ion 3 000 mAh
Intervalle d'envoi
20 minutes par défaut, réglable
Fonctions
Alarme de température, datalog
Configuration
Bluetooth 5.1, commandes AT, downlink, mise à jour OTA

Ce qu'il faut savoir avant de commander

Connexion

En LoRaWAN, il faut une passerelle à portée : une antenne installée à la ferme, ou un réseau LoRaWAN déjà en place.

En NB-IoT ou LTE-M, prévoyez une carte SIM objets connectés, à prendre auprès d'un opérateur. Elle n'est pas fournie.

Alimentation

Version solaire : panneau et batterie, à orienter au sud sans ombre portée.

Pile lithium : autonomie annoncée de 3 à 5 ans, selon l'intervalle de mesure.

À prévoir avec

Plateforme

Les mesures s'affichent sur la plateforme de votre choix. En option, la plateforme cloud Syclance regroupe courbes, alertes e-mail et SMS et historique de tous vos capteurs.

Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.

01 34 91 90 20

Documentation

Documentation technique Dragino D20

Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.

Ouvrir la documentation (nouvel onglet)

Questions fréquentes

La sonde du D20 peut-elle être immergée ?

Oui. La sonde est étanche IP65, avec une gaine silicone et un embout inox 316. Dragino la donne compatible avec l'eau, l'eau légèrement acide ou basique et les huiles végétales. Le boîtier, lui, reste hors de l'eau.

Quelle différence entre le D20 et le D20S ?

Le D20S se pose enterré, dans le sol ou une chaussée, avec une sonde en TPE. Le D20 mesure dans l'air, dans un liquide ou dans un local.

Combien de temps tient la pile ?

Dragino annonce jusqu'à 5 ans avec la pile 8 500 mAh. La durée réelle dépend de l'intervalle d'envoi et de la qualité radio. Pour des envois rapprochés, prenez la pile 19 000 mAh ou la version solaire.

Le D20 fonctionne-t-il dans une chambre froide négative ?

La sonde mesure jusqu'à -55 °C et l'électronique fonctionne dès -40 °C. Le boîtier peut donc rester dans la chambre. Les parois isolées freinent la radio : nous vérifions la portée avec vous.
