Capteurs de forage et d'irrigation : niveau, volumes, pression
Une sonde dans le forage, un lecteur sur le compteur, un capteur de pression en bout de secteur et une pince sur l'alimentation de la pompe. Via la plateforme en option, vous recevez une alerte par SMS ou e-mail quand une mesure franchit le seuil que vous avez réglé.
- Sur pile ou solaire, sans prise au forage
- Réseau mobile ou antenne à la ferme
- Devis sous 24 h ouvrées
Les incidents que les capteurs signalent
Une pompe qui désamorce
Si le niveau dynamique descend jusqu'à la crépine pendant le tour d'eau, la pompe tourne à sec et chauffe. La sonde suit ce niveau.
Une fuite ou un bouchage sur un secteur
Un canon arraché ou un tuyau percé fait chuter la pression en bout de secteur. Un filtre colmaté ou une vanne fermée la fait monter.
Le relevé des compteurs en fin de mois
L'index de chaque forage arrive chaque jour sur la plateforme. Le volume du mois pour le registre se lit depuis le bureau.
Une pompe arrêtée pendant la nuit
Disjoncteur qui saute ou coupure de courant : la pince posée sur une phase voit le courant tomber à zéro et déclenche l'alerte.
Cas concret
Alerte de niveau bas sur un forage pendant le tour d'eau
Une sonde PS-I est descendue sous le niveau le plus bas observé en pompage. L'exploitant a réglé une alerte à 2 m d'eau au-dessus de la sonde. Si le rabattement atteint ce seuil pendant le tour d'eau, il arrête la pompe ou passe sur un autre secteur.
Alerte reçue par SMS ou e-mail
Niveau bas : Forage du haut1,8 m d'eau au-dessus de la sonde, sous votre seuil de 2 m.Exemple d'alerte : seuils et noms des points d'eau réglés par vous.
Quel capteur pour quel besoin
Pour chaque besoin : ce qu'on pose, ce que vous voyez ensuite sur le téléphone ou l'ordinateur, et la référence du capteur.
| Votre besoin | Ce qu'on pose | Ce que vous voyez | Capteur |
|---|---|---|---|
| Le niveau du forage pendant et après le pompage | Une sonde de pression immergée, avec un câble choisi selon la profondeur jusqu'à 100 m, et le boîtier en tête de forage | La hauteur d'eau, le rabattement pendant le tour d'eau et la remontée après l'arrêt |  |

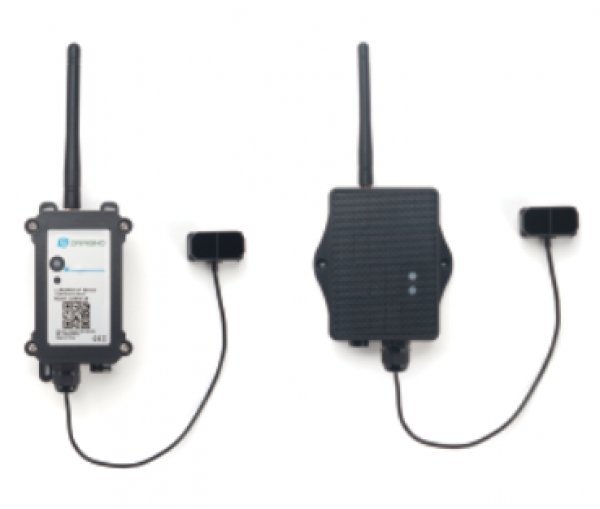

| Ce qu'il reste dans le bassin ou la bâche | Un capteur de niveau sans contact fixé au-dessus de l'eau : radar de 0,15 à 12 m, ultrasons de 0,28 à 7,5 m ou laser jusqu'à 12 m | La hauteur d'eau et une alerte sous le niveau que vous fixez |    |
| Les volumes pompés, mois par mois | Un compteur d'impulsions sur la sortie du compteur, une caméra qui lit le cadran, ou un débitmètre du DN15 au DN50 | L'index chaque jour et le volume du mois à reporter au registre |    |
| Une fuite ou un colmatage sur un secteur | Un capteur de pression vissé en bout de secteur | La pression du poste en cours et une alerte en cas de chute ou de hausse |  |
| La marche de la pompe, et sa commande | Une pince de courant sur une phase dans l'armoire et, pour la commande, un boîtier à relais sur le contacteur, posés par un électricien | Pompe en marche ou à l'arrêt, et la commande marche ou arrêt depuis le téléphone |    |
| Le pH, la conductivité et la turbidité de l'eau | Un transmetteur et ses sondes de pH, de conductivité ou de turbidité dans la réserve | La courbe de chaque mesure, avec un étalonnage régulier des sondes |    |
Les capteurs posés au forage, au bassin et sur le réseau
Chaque fiche donne les caractéristiques, l'autonomie et les versions de connexion. Ajoutez les références à votre demande de devis : nous vérifions avec vous les quantités et la couverture.
Exemple : un forage, un bassin et trois secteurs
- Dans le forage, une sonde PS-I descendue sous le niveau dynamique le plus bas, boîtier hors de l'eau en tête de forage.
- Sur le compteur du forage, un CPL03 branché sur la sortie impulsion, ou une caméra AIS01 si le compteur n'en a pas.
- Dans l'armoire de la pompe, une pince de courant CS01 sur une phase.
- Au-dessus du bassin, un radar MDS120 qui mesure la hauteur d'eau.
- En bout de chacun des trois secteurs, un capteur de pression PS-T.
- Pour commander la pompe à distance, un LT-22222-L sur le contacteur et une antenne posée sur un hangar.
- Alertes réglées : hauteur d'eau sous le seuil dans le forage ou le bassin, pompe à l'arrêt pendant un tour d'eau, pression hors plage.
Le nombre de capteurs dépend de vos points de prélèvement, du nombre de secteurs et de la couverture mobile ou radio de chaque point.
Conseils de pose
Sonde sous le niveau le plus bas, pas au fond
Descendez la sonde sous le niveau le plus bas atteint en pompage, sans la poser au fond où se déposent les sables. Le boîtier reste en surface.
Le compteur reste la référence
Le compteur exigé par la réglementation reste l'appareil de référence. Le lecteur relève ses impulsions ou photographie son index, il ne le remplace pas.
La pression se mesure en bout de secteur
En tête de réseau, la pression reste souvent stable malgré une fuite. Au point le plus éloigné du secteur, la chute se voit.
Comment les mesures arrivent jusqu'à vous
Les capteurs de niveau, de comptage, de pression et de courant de cette page existent en version réseau mobile (NB-IoT, LTE-M), avec une carte SIM objets connectés (abonnement à prévoir auprès d'un opérateur, nous vous conseillons). Les boîtiers à relais qui commandent une pompe passent uniquement par une antenne LoRaWAN posée en hauteur à la ferme.
Par le réseau mobile
Le capteur transmet directement par le réseau mobile, avec une carte SIM objets connectés (abonnement à prendre auprès d'un opérateur). Adapté à un point isolé couvert par le réseau mobile : rucher, forage, cuve en pâture. Pas de passerelle à installer.
NB-IoT, LTE-M
Par une passerelle à la ferme
Une passerelle LoRaWAN fixée en hauteur (pignon de hangar, silo, mât) reçoit les capteurs situés à sa portée et transmet les mesures par la box ou en 4G. Pas d'abonnement opérateur obligatoire. Adapté quand plusieurs capteurs sont regroupés autour de l'exploitation ou que le réseau mobile passe mal.
LoRaWAN
Plateforme Syclance, en option
Syclance est une plateforme cloud qui regroupe les mesures de tous vos capteurs, la position de vos traceurs GPS et la commande de vos contrôleurs (vannes, pompes, relais) sur un tableau de bord, accessible depuis un navigateur sur téléphone ou ordinateur. Elle est optionnelle : les capteurs fonctionnent aussi avec d'autres plateformes.
- Courbes et alarmes en direct pour chaque capteur
- Alertes par e-mail au dépassement des seuils que vous réglez, et par SMS avec le package SMS en option
- Historique et rapports PDF ou XML pour la traçabilité et les contrôles
- Commande à distance des vannes, pompes et relais
- Position des engins et du matériel équipés d'un traceur GPS, alerte à la sortie d'une zone
Questions fréquentes
Une autre question sur votre installation ? Appelez-nous au 01 34 91 90 20 ou décrivez votre besoin, nous répondons sous 24 h ouvrées.
Faut-il de l'électricité au forage ?
Pas pour la mesure. Les capteurs de niveau, de comptage et de pression fonctionnent sur pile, et plusieurs existent en version panneau solaire avec batterie. Seule la commande de pompe par relais demande une alimentation, prise dans l'armoire.
Mon forage est à plusieurs kilomètres de la ferme. Comment arrivent les mesures ?
Si le réseau mobile passe au forage, le capteur en version NB-IoT ou LTE-M envoie ses mesures directement. Sinon, une antenne LoRaWAN posée en hauteur à la ferme reçoit les capteurs par radio, et seule l'antenne a besoin d'internet. Nous vérifions la couverture de chaque point d'eau avec vous.
Peut-on commander une pompe à distance ?
Oui, avec un boîtier à relais qui pilote le contacteur de l'armoire de la pompe. Ces boîtiers passent par une antenne à la ferme. Le raccordement se fait par un électricien, selon votre installation.
Quel débitmètre pour ma conduite ?
Le débitmètre SW3L existe du DN15 au DN50 (G1/2" à G2"). Sur une conduite plus grosse, on lit le compteur existant, par sa sortie impulsion ou avec une caméra devant son cadran.
Les relevés peuvent-ils servir à mon registre de prélèvements ?
Les index relevés chaque jour donnent l'index de fin de mois et le volume du mois. Le compteur réglementaire reste la référence, et c'est à vous de vérifier que votre registre répond aux règles de votre département ou de votre OUGC.
Y a-t-il un abonnement ?
En version réseau mobile, le capteur utilise une carte SIM objets connectés (abonnement à prévoir auprès d'un opérateur, nous vous conseillons). Nous vous indiquons le coût avant de commander. Avec une antenne à la ferme, pas d'abonnement opérateur obligatoire : l'antenne a seulement besoin d'un accès internet.
À lire dans nos conseils
Des fiches pratiques pour placer les capteurs, régler les seuils et lire les courbes, avec leurs sources.
Parlons de vos points d'eau
Indiquez le nombre de forages, de réserves et de secteurs, la profondeur des forages et leur distance à la ferme. Réponse sous 24 h ouvrées.
