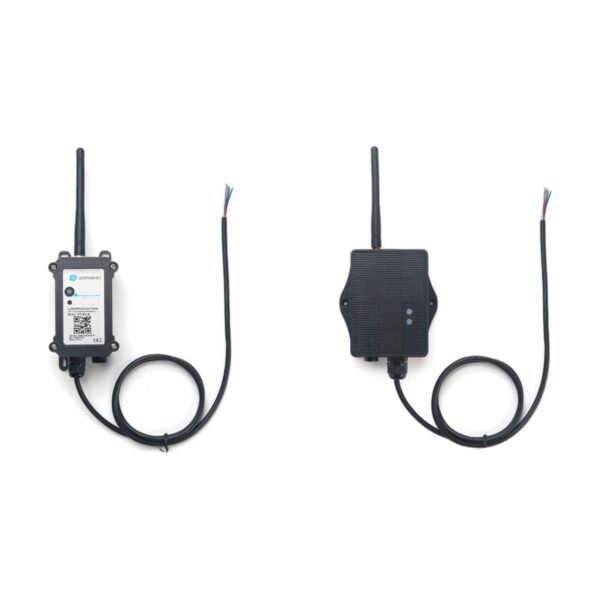

Dragino CPL039 versions

Compteur d'impulsions et détecteur de contact sec

  • ConnexionAntenne à la ferme (LoRaWAN) ou réseau mobile (NB-IoT, LTE-M)
  • AlimentationBatterie et panneau solaire ou pile lithium
  • Autonomie annoncée3 à 5 ans
  • ProtectionIP67

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.

Une question avant de commander ? 01 34 91 90 20

  • Réponse sous 24 h ouvrées
  • Conseil sur la couverture radio
  • Une seule demande pour plusieurs produits

En bref

  • Compte les impulsions d'un compteur d'eau et suit jusqu'à 3 contacts secs
  • Pompe, surpresseur, portail : état ouvert ou fermé et durée des événements
  • LoRaWAN 1.0.3 classe A en EU868, ou NB-IoT et LTE-M selon la version
  • Pile Li-SOCl2 8 500 ou 19 000 mAh, ou panneau solaire, jusqu'à 5 ans sur pile
  • Boîtier extérieur IP67, de -40 à 85 °C

Présentation

Le CPL03 se branche sur la sortie impulsion d'un compteur d'eau ou sur le contact sec d'un équipement. Il remonte les volumes comptés, l'état ouvert ou fermé du contact et la durée de chaque événement, en LoRaWAN, ou en NB-IoT et LTE-M selon la version.

Il se pose en extérieur, à côté du matériel déjà en place : compteur volumétrique de forage, compteur d'eau d'un bâtiment d'élevage, relais de marche d'une pompe, portail. Les volumes d'irrigation se lisent jour par jour, et une pompe qui démarre hors des horaires prévus apparaît dans l'historique.

Points forts du CPL03

  • 3 entrées, en mode contact sec ou en mode comptage d'impulsions

  • Mode contact : état ouvert ou fermé, nombre d'ouvertures et durée du dernier événement

  • Mode 3 compteurs : trois totaux d'impulsions indépendants sur un seul boîtier

  • Alarme quand un contact reste ouvert au-delà de la durée réglée

  • Mesures mémorisées pendant une coupure réseau

  • Boîtier IP67, de -40 à 85 °C

  • Pile Li-SOCl2 8 500 mAh annoncée jusqu'à 5 ans, pile 19 000 mAh ou panneau solaire

  • LoRaWAN 1.0.3 classe A, ou NB-IoT et LTE-M avec envoi en MQTT, UDP, TCP ou CoAP

Usages en agriculture

  • Comptage de l'eau d'irrigation

    Relevé à distance d'un compteur à émetteur d'impulsions sur forage ou sur borne. Vous suivez les volumes prélevés par parcelle ou par campagne. Voir le rayon débit et comptage d'eau.

  • Abreuvement

    Consommation d'eau d'un bâtiment d'élevage. Une consommation qui chute signale un abreuvoir bouché ou une arrivée coupée, une consommation qui monte d'un coup signale une fuite.

  • Pompe et surpresseur

    Branché sur un contact de marche, le CPL03 enregistre chaque démarrage et la durée de fonctionnement.

  • Portail et porte de bâtiment

    Détection d'ouverture, avec alerte si l'accès reste ouvert. Voir aussi ouverture de portes et accès.

Installation et intégration

Fixez le boîtier sur un mur, un poteau ou dans un regard, près du compteur ou de l'équipement. Raccordez les fils à la sortie impulsion du compteur ou au contact sec. Le facteur de conversion, par exemple un litre par impulsion, se règle ensuite sur la plateforme. Un indicateur réglable permet de gérer des compteurs différents.

En LoRaWAN, le CPL03 rejoint le réseau en OTAA avec les clés fournies, par une passerelle LoRaWAN Dragino ou un réseau opéré. Le décodeur Dragino s'installe dans The Things Stack (TTN), ChirpStack ou une plateforme compatible, avec export MQTT. Les versions NB-IoT et LTE-M envoient directement vers un serveur MQTT, UDP, TCP ou CoAP, ou vers Datacake et ThingsBoard. Elles sont livrées sans carte SIM : prenez une carte SIM objets connectés auprès d'un opérateur. Les données peuvent aussi s'afficher sur la plateforme Syclance proposée en option.

Pour mettre le capteur en marche, appuyez plus de 3 secondes sur le bouton. Le mode, l'intervalle d'envoi et les alarmes se règlent par Bluetooth, commandes AT ou downlink.

Versions disponibles

RéférenceDifférenceUsage conseillé
CPL03-LBLoRaWAN, pile 8 500 mAhCompteur ou contact couvert par une passerelle
CPL03-LB2LoRaWAN, pile 19 000 mAhComptage intensif ou envois fréquents
CPL03-LSLoRaWAN, panneau solaire et batterie Li-ion 3 000 mAhBorne d'irrigation ou forage en plein soleil
CPL03-NB-GE / NB2-GE / NS-GENB-IoT, pile 8 500 ou 19 000 mAh, ou solaireSite isolé couvert en NB-IoT
CPL03-CB-GE / CB2-GE / CS-GELTE-M et NB-IoT, pile 8 500 ou 19 000 mAh, ou solaireSite isolé où l'opérateur propose LTE-M

Caractéristiques techniques

Entrées
3, pour contacts secs ou impulsions
Modes
Contact ouvert/fermé avec comptage, 3 compteurs d'impulsions, 3 entrées d'interruption
Intervalle d'envoi par défaut
2 heures, plus un envoi à chaque événement en mode contact
Connectivité
LoRaWAN 1.0.3 classe A (EU868), NB-IoT ou LTE-M selon la version
Sensibilité radio LoRa
Jusqu'à -139 dBm
Puissance d'émission LoRa
Jusqu'à +22 dBm
Alimentation
Pile Li-SOCl2 8 500 ou 19 000 mAh, ou panneau solaire et batterie Li-ion 3 000 mAh
Autonomie annoncée
Jusqu'à 5 ans sur pile
Température de fonctionnement
-40 à 85 °C
Indice de protection
IP67
Configuration
Bluetooth 5.1, commandes AT, downlink, mise à jour OTA

Ce qu'il faut savoir avant de commander

Connexion

En LoRaWAN, il faut une passerelle à portée : une antenne installée à la ferme, ou un réseau LoRaWAN déjà en place.

En NB-IoT ou LTE-M, prévoyez une carte SIM objets connectés, à prendre auprès d'un opérateur. Elle n'est pas fournie.

Alimentation

Version solaire : panneau et batterie, à orienter au sud sans ombre portée.

Pile lithium : autonomie annoncée de 3 à 5 ans, selon l'intervalle de mesure.

À prévoir avec

Plateforme

Les mesures s'affichent sur la plateforme de votre choix. En option, la plateforme cloud Syclance regroupe courbes, alertes e-mail et SMS et historique de tous vos capteurs.

Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.

01 34 91 90 20

Documentation

Documentation technique Dragino CPL03

Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.

Ouvrir la documentation (nouvel onglet)

Questions fréquentes

Mon compteur d'eau est-il compatible ?

Il faut un compteur avec sortie impulsion à contact sec, ou équipé d'un émetteur d'impulsions. Donnez-nous la marque et le modèle du compteur, nous vérifions.

Peut-on suivre trois compteurs avec un seul CPL03 ?

Oui, en mode 3 compteurs d'impulsions. Chaque entrée a son propre total. Les trois compteurs doivent se trouver près du boîtier.

Quelle portée en plein champ ?

En LoRaWAN, la portée dépend du relief et de la hauteur de l'antenne de la passerelle. Un compteur dans un regard enterré capte moins bien. Nous vérifions la couverture avant de chiffrer.

Combien de temps tient la pile ?

Dragino annonce jusqu'à 5 ans avec la pile 8 500 mAh. Un comptage très actif ou des envois rapprochés réduisent cette durée. Prenez alors la version LB2 ou la version solaire.

Quelle différence avec un débitmètre connecté ?

Le CPL03 ne mesure pas l'eau. Il lit un compteur existant. Pour mesurer le débit directement, voir le SW3L dans le rayon débit et comptage.
