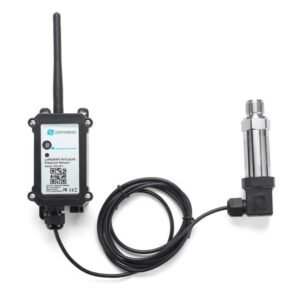

Dragino PS-T9 versions
Capteur de pression à raccord fileté
- ConnexionAntenne à la ferme (LoRaWAN) ou réseau mobile (NB-IoT, LTE-M)
- AlimentationBatterie et panneau solaire ou pile lithium
- Autonomie annoncée3 à 5 ans
- ProtectionIP65 / IP66
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.
Une question avant de commander ? 01 34 91 90 20
- Réponse sous 24 h ouvrées
- Conseil sur la couverture radio
- Une seule demande pour plusieurs produits
En bref
- Transmetteur de pression fileté pour eau, air ou gaz : plages de 0 à 5 kPa jusqu'à 0 à 60 MPa
- Précision 0,2 % de la pleine échelle, surcharge admissible 200 %
- Sept filetages : M20 x 1,5, M14 x 1,5, M27 x 2, G1/2, G1/4, NPT1/4, PT1/4
- LoRaWAN EU868 via passerelle, ou NB-IoT et LTE-M avec carte SIM objets connectés selon la version
- Pile Li-SOCl2 8 500 mAh, pile 19 000 mAh ou panneau solaire
Présentation
Le capteur de pression LoRaWAN Dragino PS-T se visse sur une canalisation, une sortie de pompe ou une nourrice. Il mesure la pression de l'eau ou de l'air et l'envoie toutes les 20 minutes par défaut. Il peut aussi envoyer une alerte sur seuil ou sur variation brusque.
En irrigation, il remplace la lecture du manomètre au tour de plaine. Vous vérifiez qu'un réseau goutte-à-goutte, un pivot ou un enrouleur travaille à la pression prévue. Une casse de conduite ou une pompe désamorcée se voit sur la mesure suivante, ou tout de suite avec l'envoi sur variation.
Points forts du PS-T
Plages de pression de 0 à 5 kPa jusqu'à 0 à 60 MPa, plus des plages de dépression
Précision 0,2 % de la pleine échelle
Surcharge admissible jusqu'à 200 % de la pleine échelle
Sept filetages au choix, dont G1/2 et G1/4, courants en irrigation
Report on Change : envoi immédiat sur dépassement de seuil ou variation (firmware 1.2 et plus)
Datalog : mesures conservées pendant une coupure réseau
Pile Li-SOCl2 8 500 mAh prévue pour 5 ans au plus selon la cadence d'envoi, ou version solaire
Usages en agriculture
Réseau goutte-à-goutte :
Pression en tête de secteur, pour vérifier que les goutteurs travaillent dans leur plage et repérer une fuite ou un bouchage.
Pivot ou enrouleur :
Chute de pression signalée en cas de casse de canalisation ou d'arrêt de la station de pompage.
Sortie de pompe de forage :
Pression de refoulement et détection du désamorçage, avec un capteur de niveau de forage sur le même ouvrage.
Station de filtration :
Un capteur avant le filtre et un après. L'écart de pression montre le colmatage et le moment du nettoyage.
Installation et intégration
Choisissez le filetage et la plage d'après la pression maximale du réseau. Une plage trop large perd en résolution, une plage trop juste expose le capteur à la surcharge. Vissez-le sur un piquage équipé d'une vanne d'isolement : vous pourrez le déposer sans vidanger la conduite. La sonde fonctionne de -20 à 60 °C. Protégez-la du gel, ou démontez-la à la vidange du réseau en fin de campagne.
La version LoRaWAN (classe A, OTAA, EU868) rejoint une passerelle LoRaWAN de l'exploitation ou un réseau opéré avec ses clés préchargées. Les versions NB-IoT et NB-IoT/LTE-M passent par le réseau mobile avec une carte SIM objets connectés, à prendre auprès d'un opérateur (non fournie sur les versions GE). Les mesures s'affichent sur la plateforme de votre choix (TTN, ChirpStack) avec le décodeur Dragino, ou sur la plateforme Syclance proposée en option.
Le modèle de sonde (commande AT+PROBE), l'intervalle d'envoi et les seuils se règlent par Bluetooth 5.1, commandes AT ou downlink. Le firmware se met à jour sans fil.
Versions disponibles
Ce tableau donne la connectivité et l'alimentation. Le code Txx (filetage et plage) est à préciser dans votre demande de devis.
| Référence | Différence | Usage conseillé |
|---|---|---|
| PS-LB-Txx | LoRaWAN EU868, pile Li-SOCl2 8 500 mAh | Cas général : parcelle ou bâtiment couvert par une passerelle LoRaWAN |
| PS-LB2-Txx | LoRaWAN EU868, pile grande capacité 19 000 mAh | Envois rapprochés ou capteur difficile d'accès, pour espacer les interventions |

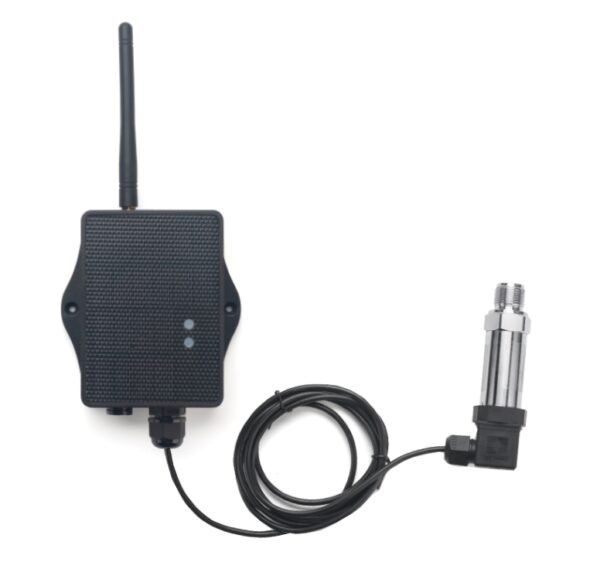

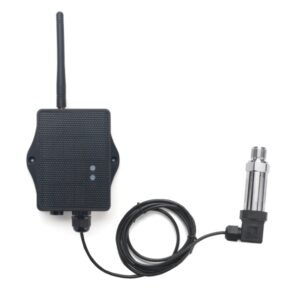

| PS-LS-Txx | LoRaWAN EU868, panneau solaire et batterie Li-ion rechargeable 3 000 mAh | Poste en extérieur bien exposé, cadence d'envoi soutenue |
| PS-NB-Txx-GE | NB-IoT, pile Li-SOCl2 8 500 mAh, livré sans carte SIM | Site isolé sans passerelle, couvert en NB-IoT par l'opérateur |
| PS-NB2-Txx-GE | NB-IoT, pile grande capacité 19 000 mAh, livré sans carte SIM | Site isolé en NB-IoT avec envois fréquents |
| PS-NS-Txx-GE | NB-IoT, panneau solaire et batterie Li-ion rechargeable 3 000 mAh, livré sans carte SIM | Site isolé en NB-IoT, poste exposé au soleil |
| PS-CB-Txx-GE | NB-IoT et LTE-M (Cat-M1), pile Li-SOCl2 8 500 mAh, livré sans carte SIM | Site isolé : bascule NB-IoT ou LTE-M selon la couverture locale |
| PS-CB2-Txx-GE | NB-IoT et LTE-M (Cat-M1), pile grande capacité 19 000 mAh, livré sans carte SIM | Site isolé en NB-IoT ou LTE-M avec envois fréquents |
| PS-CS-Txx-GE | NB-IoT et LTE-M (Cat-M1), panneau solaire et batterie Li-ion rechargeable 3 000 mAh, livré sans carte SIM | Site isolé en NB-IoT ou LTE-M, poste exposé au soleil |
Le code Txx associe un filetage et une lettre de plage. Exemple : PS-LB-T20-B, filetage M20 x 1,5, plage 0 à 1 MPa.
- Filetages : T20 (M20 x 1,5), T14 (M14 x 1,5), T27 (M27 x 2), TG2 (G1/2), TG4 (G1/4), TN4 (NPT1/4), TP4 (PT1/4).
- Plages : A 0 à 0,6 MPa, B 0 à 1 MPa, C 0 à 1,6 MPa, D 0 à 2,5 MPa, E 0 à 10 MPa, F 0 à 40 MPa, G 0 à 60 MPa, H -0,1 à 0 MPa, I -0,1 à 0,1 MPa, J 0 à 5 kPa, K 0 à 50 kPa, L 0 à 100 kPa, M -1 à 300 kPa.
Caractéristiques techniques
- Plages de pression
- -0,1 MPa à 60 MPa selon le code de plage (voir ci-dessus)
- Précision
- 0,2 % de la pleine échelle
- Stabilité long terme
- 0,2 % PE ±0,05 %
- Surcharge
- 200 % de la pleine échelle
- Température de la sonde
- Fonctionnement -20 à 60 °C, stockage -30 à 80 °C
- Boîtier émetteur
- IP66/IP67, électronique -40 à 85 °C
- Connectivité
- LoRaWAN 1.0.3 classe A (EU868) ; NB-IoT ; NB-IoT et LTE-M (Cat-M1)
- Alimentation
- Pile Li-SOCl2 8 500 mAh ou 19 000 mAh, ou panneau solaire et batterie Li-ion 3 000 mAh
- Intervalle d'envoi
- 20 minutes par défaut, réglable
- Configuration
- Bluetooth 5.1, commandes AT, downlink, mise à jour OTA
Ce qu'il faut savoir avant de commander
Connexion
En LoRaWAN, il faut une passerelle à portée : une antenne installée à la ferme, ou un réseau LoRaWAN déjà en place.
En NB-IoT ou LTE-M, prévoyez une carte SIM objets connectés, à prendre auprès d'un opérateur. Elle n'est pas fournie.
Alimentation
Version solaire : panneau et batterie, à orienter au sud sans ombre portée.
Pile lithium : autonomie annoncée de 3 à 5 ans, selon l'intervalle de mesure.
À prévoir avec
Plateforme
Les mesures s'affichent sur la plateforme de votre choix. En option, la plateforme cloud Syclance regroupe courbes, alertes e-mail et SMS et historique de tous vos capteurs.
Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.
Documentation
Documentation technique Dragino PS-T
Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.
Questions fréquentes
Quelle plage choisir pour un réseau d'irrigation ?
Une plage un peu au-dessus de la pression maximale du réseau, coups de bélier compris. Les plages 0 à 1 MPa (10 bar) ou 0 à 1,6 MPa (16 bar) couvrent beaucoup de réseaux. Nous validons le choix avec vous d'après votre installation.
Le PS-T détecte-t-il une casse de canalisation ?
Oui, par la chute de pression, visible dès la mesure suivante. Avec la fonction Report on Change, le capteur envoie l'alerte tout de suite sur seuil ou variation.
Quelle différence avec le PS-I ?
Le PS-T se visse sur une conduite et mesure une pression. Le PS-I est une sonde immergée, suspendue à un câble, qui mesure la hauteur d'eau dans un forage, une cuve ou un puits.
Peut-il mesurer la pression de l'air ?
Oui, Dragino le donne pour l'air, le gaz ou l'eau. Pour une faible pression différentielle d'air, comme la dépression d'un bâtiment en ventilation dynamique, prenez plutôt le PS-D.
