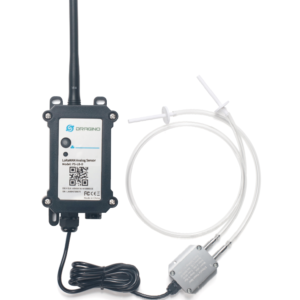

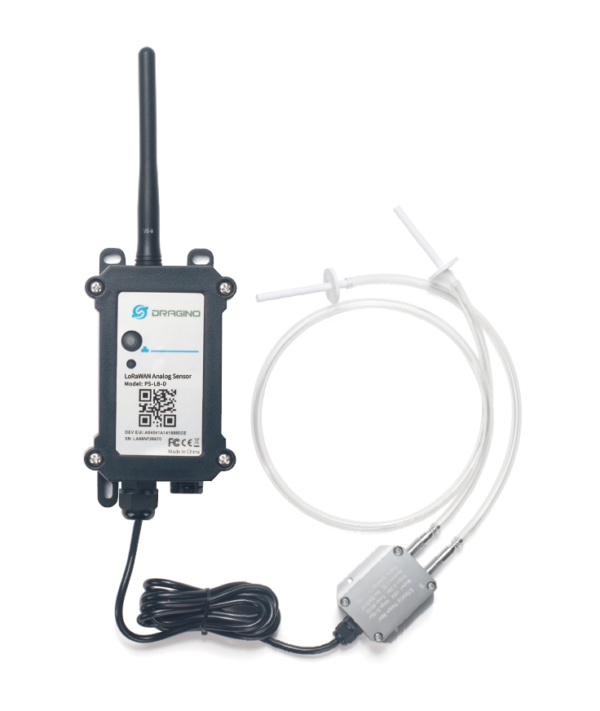

Dragino PS-D9 versions
Capteur de pression différentielle d'air
- ConnexionAntenne à la ferme (LoRaWAN) ou réseau mobile (NB-IoT, LTE-M)
- AlimentationBatterie et panneau solaire ou pile lithium
- Autonomie annoncée3 à 5 ans
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.
Une question avant de commander ? 01 34 91 90 20
- Réponse sous 24 h ouvrées
- Conseil sur la couverture radio
- Une seule demande pour plusieurs produits
En bref
- Écart de pression d'air entre deux prises, de ±100 Pa à 0 à 100 kPa selon le modèle
- Précision 0,5 % de la pleine échelle, surcharge admissible 300 %
- Livré avec tube d'air et deux raccords de prise de pression
- LoRaWAN EU868, ou NB-IoT et LTE-M en version cellulaire (SIM non fournie)
- Pile Li-SOCl2 8 500 mAh, pile 19 000 mAh ou panneau solaire
Présentation
Le Dragino PS-D mesure l'écart de pression d'air entre deux points : entre l'intérieur et l'extérieur d'un bâtiment, ou de part et d'autre d'un filtre. La valeur part toutes les 20 minutes par défaut, sans câble jusqu'au bureau.
Dans un bâtiment en ventilation dynamique, la dépression règle l'entrée d'air par les trappes, donc l'ambiance au niveau des animaux. Avec une mesure en continu, une porte restée ouverte, un ventilateur arrêté ou un filtre encrassé se voient sur la courbe avant la visite suivante.
Points forts du PS-D
Quatorze plages au choix, de 0 à 100 Pa jusqu'à 0 à 100 kPa, dont des plages symétriques ±100 Pa, ±200 Pa et ±1 kPa
Précision 0,5 % de la pleine échelle, résolution 0,05 %
Surcharge admissible jusqu'à 300 % de la pleine échelle
Envoi périodique ou sur alarme, réglable à distance
Datalog : mesures conservées pendant une coupure réseau
Pile Li-SOCl2 8 500 mAh prévue pour jusqu'à 5 ans selon la cadence, ou version solaire
Usages en agriculture
Dépression d'un bâtiment d'élevage
Écart intérieur et extérieur d'une porcherie ou d'un poulailler ventilé, en plus des capteurs de température et d'humidité d'ambiance.
Colmatage des filtres à air
L'écart de pression de part et d'autre d'un filtre d'entrée d'air monte avec l'encrassement, ce qui aide à prévoir son changement.
Local technique ou salle ventilée
Surpression ou dépression d'un local de stockage, d'une salle de traite ou d'une nurserie.
Gaine de ventilation
Contrôle d'un ventilateur par l'écart de pression qu'il crée.
Installation et intégration
Le capteur s'installe à l'intérieur. Fixez le boîtier sur une paroi, puis reliez les deux prises de pression aux points à comparer avec le tube d'air fourni, à couper en deux selon le montage. Pour une mesure intérieur et extérieur, passez un tube à travers la paroi et protégez son extrémité du vent et de l'eau. La sonde fonctionne de -20 à 60 °C.
La version LoRaWAN (classe A, OTAA, bande EU868) rejoint une passerelle LoRaWAN ou un réseau opéré avec ses clés préchargées. Le décodeur Dragino s'ajoute dans TTN, ChirpStack ou votre plateforme. Les versions NB-IoT et NB-IoT/LTE-M (GE) passent par le réseau mobile et sont livrées sans carte SIM, à prendre chez un opérateur (offre objets connectés). Les mesures s'affichent sur la plateforme de votre choix grâce au décodeur Dragino, ou sur la plateforme Syclance proposée en option.
Intervalle d'envoi, seuils et datalog se règlent par Bluetooth 5.1, commandes AT ou downlink. Le firmware se met à jour sans fil.
Versions disponibles
La connectivité et l'alimentation se choisissent ici. La plage (code Dxx) est à préciser dans votre demande de devis.
| Référence | Différence | Usage conseillé |
|---|---|---|
| PS-LB-Dxx | LoRaWAN EU868, pile Li-SOCl2 8 500 mAh | Cas général : parcelle ou bâtiment couvert par une passerelle LoRaWAN |
| PS-LB2-Dxx | LoRaWAN EU868, pile grande capacité 19 000 mAh | Envois rapprochés ou capteur difficile d'accès, pour espacer les interventions |
| PS-LS-Dxx | LoRaWAN EU868, panneau solaire et batterie Li-ion rechargeable 3 000 mAh | Poste en extérieur bien exposé, cadence d'envoi soutenue |
| PS-NB-Dxx-GE | NB-IoT, pile Li-SOCl2 8 500 mAh, livré sans carte SIM | Site isolé sans passerelle, couvert en NB-IoT par l'opérateur |
| PS-NB2-Dxx-GE | NB-IoT, pile grande capacité 19 000 mAh, livré sans carte SIM | Site isolé en NB-IoT avec envois fréquents |
| PS-NS-Dxx-GE | NB-IoT, panneau solaire et batterie Li-ion rechargeable 3 000 mAh, livré sans carte SIM | Site isolé en NB-IoT, poste exposé au soleil |
| PS-CB-Dxx-GE | NB-IoT et LTE-M (Cat-M1), pile Li-SOCl2 8 500 mAh, livré sans carte SIM | Site isolé : bascule NB-IoT ou LTE-M selon la couverture locale |
| PS-CB2-Dxx-GE | NB-IoT et LTE-M (Cat-M1), pile grande capacité 19 000 mAh, livré sans carte SIM | Site isolé en NB-IoT ou LTE-M avec envois fréquents |
| PS-CS-Dxx-GE | NB-IoT et LTE-M (Cat-M1), panneau solaire et batterie Li-ion rechargeable 3 000 mAh, livré sans carte SIM | Site isolé en NB-IoT ou LTE-M, poste exposé au soleil |
Codes de plage Dxx : D01 0 à 100 Pa, D02 0 à 200 Pa, D03 0 à 300 Pa, D04 0 à 1 kPa, D05 0 à 2 kPa, D06 0 à 3 kPa, D07 0 à 4 kPa, D08 0 à 5 kPa, D09 0 à 10 kPa, D10 -100 à 100 Pa, D11 -200 à 200 Pa, D12 -1 à 1 kPa, D13 0 à 100 kPa, D14 0 à 500 Pa.
Caractéristiques techniques
- Plages
- 14 plages de 0 à 100 Pa à 0 à 100 kPa, dont ±100 Pa, ±200 Pa et ±1 kPa
- Précision
- 0,5 % de la pleine échelle, résolution 0,05 %
- Surcharge
- 300 % de la pleine échelle
- Dérive du zéro
- ±0,03 % PE/°C
- Température de la sonde
- Fonctionnement et stockage -20 à 60 °C, compensation 0 à 50 °C
- Environnement
- Intérieur uniquement
- Accessoires fournis
- Tube d'air et deux raccords de prise de pression
- Connectivité
- LoRaWAN 1.0.3 classe A (EU868) ; NB-IoT ; NB-IoT et LTE-M (Cat-M1)
- Alimentation
- Pile Li-SOCl2 8 500 mAh ou 19 000 mAh, ou panneau solaire et batterie Li-ion 3 000 mAh
- Intervalle d'envoi
- 20 minutes par défaut, réglable
- Configuration
- Bluetooth 5.1, commandes AT, downlink, mise à jour OTA
Ce qu'il faut savoir avant de commander
Connexion
En LoRaWAN, il faut une passerelle à portée : une antenne installée à la ferme, ou un réseau LoRaWAN déjà en place.
En NB-IoT ou LTE-M, prévoyez une carte SIM objets connectés, à prendre auprès d'un opérateur. Elle n'est pas fournie.
Alimentation
Version solaire : panneau et batterie, à orienter au sud sans ombre portée.
Pile lithium : autonomie annoncée de 3 à 5 ans, selon l'intervalle de mesure.
À prévoir avec
Plateforme
Les mesures s'affichent sur la plateforme de votre choix. En option, la plateforme cloud Syclance regroupe courbes, alertes e-mail et SMS et historique de tous vos capteurs.
Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.
Documentation
Documentation technique Dragino PS-D
Fiche technique et manuel du fabricant, en anglais, sur dragino.com.
Questions fréquentes
Le PS-D peut-il mesurer la pression d'un réseau d'eau ?
Non, il mesure une pression différentielle d'air. Pour une conduite d'irrigation ou d'abreuvement, prenez le capteur à raccord fileté PS-T.
Quelle plage choisir pour un bâtiment d'élevage ?
La dépression d'un bâtiment ventilé reste faible : une plage symétrique de ±100 Pa ou ±200 Pa donne en général la lecture la plus fine. Nous validons le choix avec vous selon votre ventilation.
Peut-on l'installer à l'extérieur ?
Dragino réserve la sonde différentielle à l'intérieur. Posez le boîtier dans le bâtiment et amenez la prise extérieure par un tube.
Faut-il une passerelle dans le bâtiment ?
Pour la version LoRaWAN, une passerelle sur l'exploitation ou un réseau opéré suffit, même à distance du bâtiment. Les versions NB-IoT et NB-IoT/LTE-M passent par un opérateur mobile.
