Dragino WQS9 versions

Transmetteur de qualité de l'eau

  • ConnexionAntenne à la ferme (LoRaWAN) ou réseau mobile (NB-IoT, LTE-M)
  • AlimentationBatterie et panneau solaire ou pile lithium
  • ProtectionIP65 / IP66

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.

Une question avant de commander ? 01 34 91 90 20

  • Réponse sous 24 h ouvrées
  • Conseil sur la couverture radio
  • Une seule demande pour plusieurs produits

En bref

  • Lit 1 à 3 sondes RS-485 : pH, conductivité, oxygène dissous, ORP, turbidité, chlore
  • LoRaWAN 1.0.3 classe A en EU868 via passerelle, ou NB-IoT et LTE-M avec carte SIM objets connectés selon la version
  • Pile Li-SOCl2 8 500 ou 19 000 mAh, ou panneau solaire avec batterie Li-ion 3 000 mAh
  • Sortie 12 V pilotée pour alimenter les sondes, envoi toutes les 20 minutes par défaut
  • Boîtier IP66, configuration par Bluetooth et mise à jour sans fil

Présentation

Le Dragino WQS est un capteur de qualité de l'eau LoRaWAN, plus exactement un transmetteur. Il alimente et interroge jusqu'à trois sondes immergées, puis envoie leurs mesures sans fil. Vous suivez le pH, la conductivité, l'oxygène dissous, le potentiel redox, la turbidité et le chlore libre d'un forage, d'une réserve d'irrigation, d'un bac d'abreuvement ou d'un bassin.

Entre deux analyses de laboratoire, vous voyez l'eau dériver. Une conductivité qui monte sur un forage, un pH hors plage avant la fertirrigation, une eau qui se trouble et risque de boucher les goutteurs : l'alerte arrive sur le téléphone via la plateforme en option, et vous décidez de l'intervention.

Points forts du WQS

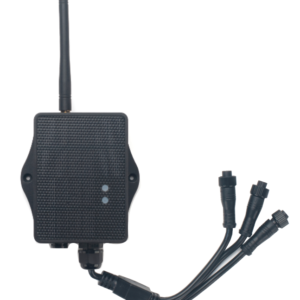

  • 1 à 3 sondes RS-485 Modbus RTU sur un même boîtier, avec le câble répartiteur 1 vers 3

  • Sondes compatibles : pH, conductivité (3 gammes), ORP, oxygène dissous, turbidité 200 ou 4 000 NTU, chlore 2 ou 10 mg/L

  • Sortie 12 V pilotée : les sondes ne sont alimentées que pendant la mesure, ce qui ménage la pile

  • LoRaWAN 1.0.3 classe A, sensibilité jusqu'à -139 dBm, émission jusqu'à +22 dBm

  • Versions NB-IoT et LTE-M avec envoi en MQTT, MQTTs, UDP, TCP ou CoAP

  • Pile Li-SOCl2 8 500 mAh, 19 000 mAh, ou panneau solaire avec batterie Li-ion 3 000 mAh

  • Mesures gardées en mémoire sans réseau, renvoyées au retour de la couverture

  • Étalonnage des sondes à distance par commande AT ou downlink, entrée pour sonde de température DS18B20

Usages en agriculture

  • Forage et réserve d'irrigation :

    Une sonde de conductivité suit la salinité de l'eau pompée au fil de la saison, un repère quand la nappe baisse.

  • Fertirrigation et serre :

    PH et conductivité de la solution suivis en continu, pour corriger avant que l'eau ne pénalise la culture ou n'entartre le goutte-à-goutte.

  • Eau d'abreuvement :

    Sur une installation chlorée, le chlore libre et le potentiel redox montrent si la désinfection agit encore jusqu'aux abreuvoirs du bâtiment.

  • Bassin, lagune ou retenue collinaire :

    Oxygène dissous et turbidité signalent une eau qui se dégrade, avant de l'envoyer vers les filtres ou les asperseurs.

Les sondes se choisissent dans notre rayon capteurs de qualité de l'eau.

Installation et intégration

Fixez le boîtier sur un poteau ou une paroi, hors de l'eau. Les sondes ont 5 m de câble et se posent en immersion ou sur canalisation selon le modèle. Le WQS est livré sans sonde : chaque sonde se commande à part. Retirez les capuchons de protection avant la première mesure et comptez environ deux heures de stabilisation dans l'eau à surveiller.

En LoRaWAN, le WQS rejoint le réseau en OTAA avec les clés de l'étiquette, par une passerelle Dragino installée sur l'exploitation (voir nos passerelles LoRaWAN pour l'exploitation) ou un réseau opéré. Les versions NB-IoT et LTE-M passent par le réseau mobile avec une carte SIM objets connectés, à prendre auprès d'un opérateur, et envoient vers un serveur MQTT, TCP, UDP ou CoAP. Les mesures s'affichent sur la plateforme de votre choix (The Things Stack, ChirpStack, export MQTT) avec le décodeur Dragino, ou sur la plateforme Syclance proposée en option.

Avec deux ou trois sondes, Dragino recommande une alimentation externe 3,3 V 2 A à la place de la pile. La configuration passe par Bluetooth depuis un smartphone, par commandes AT ou par downlink.

Versions disponibles

RéférenceDifférenceUsage conseillé

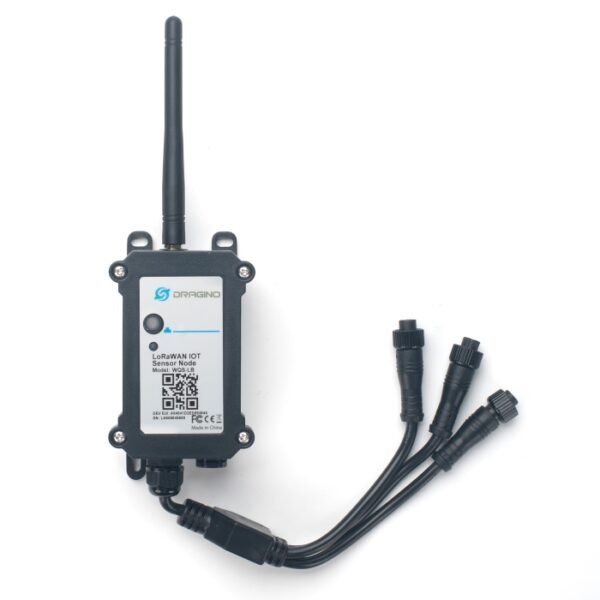

WQS-LBLoRaWAN, pile 8 500 mAhPoint isolé couvert par une passerelle, une ou deux sondes
WQS-LB2LoRaWAN, pile 19 000 mAhEnvois fréquents ou plusieurs sondes sans alimentation externe

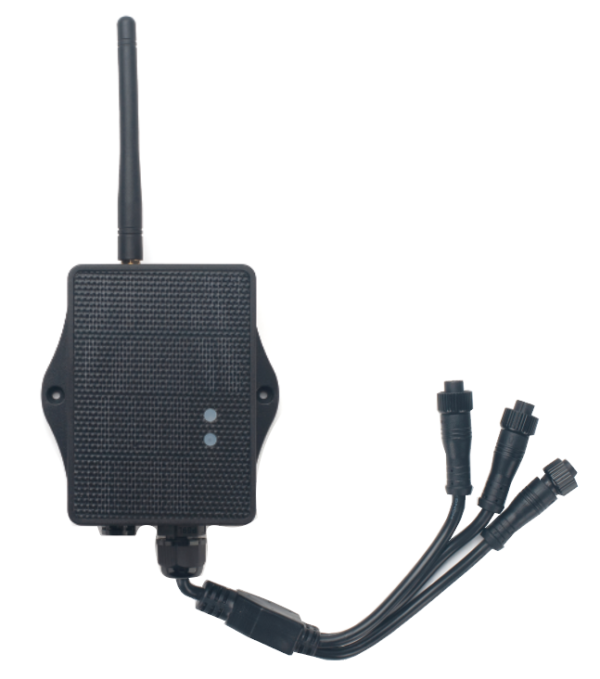

WQS-LSLoRaWAN, panneau solaire et batterie Li-ion 3 000 mAhForage ou bassin en plein soleil
WQS-NB-GE / NB2-GE / NS-GENB-IoT, pile 8 500 ou 19 000 mAh, ou solaireSite hors couverture LoRaWAN mais couvert en NB-IoT
WQS-CB-GE / CB2-GE / CS-GELTE-M et NB-IoT, pile 8 500 ou 19 000 mAh, ou solaireSite éloigné où l'opérateur propose LTE-M

Caractéristiques techniques

Fonction
Transmetteur pour sondes de qualité de l'eau (sondes vendues séparément)
Nombre de sondes
1 à 3
Interface sondes
RS-485, Modbus RTU, 9 600 bauds
Autres entrées
Sonde de température DS18B20, UART, I2C, entrée interruption
Sortie d'alimentation
+12 V pilotée
Connectivité
LoRaWAN 1.0.3 classe A (EU868), NB-IoT ou LTE-M selon la version
Sensibilité radio LoRa
Jusqu'à -139 dBm
Puissance d'émission LoRa
Jusqu'à +22 dBm
Intervalle d'envoi par défaut
20 minutes (LoRaWAN), 2 heures (NB-IoT)
Alimentation
Pile Li-SOCl2 8 500 ou 19 000 mAh, ou panneau solaire et batterie Li-ion 3 000 mAh
Tension interne
2,5 à 3,6 V
Température de fonctionnement
-40 à 85 °C
Indice de protection
IP66
Configuration
Bluetooth 5.1, commandes AT, downlink, mise à jour OTA
Longueur de câble des sondes
5 m

Ce qu'il faut savoir avant de commander

Connexion

En LoRaWAN, il faut une passerelle à portée : une antenne installée à la ferme, ou un réseau LoRaWAN déjà en place.

En NB-IoT ou LTE-M, prévoyez une carte SIM objets connectés, à prendre auprès d'un opérateur. Elle n'est pas fournie.

Alimentation

Version solaire : panneau et batterie, à orienter au sud sans ombre portée.

Pile lithium.

À prévoir avec

Plateforme

Les mesures s'affichent sur la plateforme de votre choix. En option, la plateforme cloud Syclance regroupe courbes, alertes e-mail et SMS et historique de tous vos capteurs.

Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.

01 34 91 90 20

Documentation

Documentation technique Dragino WQS

Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.

Ouvrir la documentation (nouvel onglet)

Questions fréquentes

Les sondes sont-elles fournies avec le WQS ?

Non. Le WQS est le boîtier de transmission. Vous choisissez une à trois sondes selon les paramètres à suivre : pH et conductivité pour la fertirrigation, chlore et ORP pour l'abreuvement. Elles sont dans notre rayon capteurs de qualité de l'eau.

Quelle portée en plein champ ?

En LoRaWAN, elle dépend du relief, de la hauteur de l'antenne de la passerelle et des obstacles. Une passerelle placée en hauteur couvre en général plusieurs parcelles. Nous vérifions avec vous la couverture des points de mesure avant de chiffrer.

Combien de temps tient la pile ?

Dragino annonce plusieurs années. La durée réelle dépend du nombre de sondes et de la fréquence d'envoi. Avec deux ou trois sondes, prenez une alimentation externe 3,3 V ou la version solaire WQS-LS.

Quelle différence entre les versions LB, NB et CB ?

La version LB passe par le LoRaWAN, avec une passerelle sur l'exploitation. Les versions NB et CB passent par le réseau mobile NB-IoT ou LTE-M, avec une carte SIM à fournir sur les références GE. Elles servent sur les sites isolés.

Faut-il étalonner les sondes ?

Oui. Dragino recommande un étalonnage avant la première utilisation, puis environ tous les trois mois en usage continu. Il se lance depuis le WQS par commande AT ou downlink, avec des solutions étalons achetées localement.
