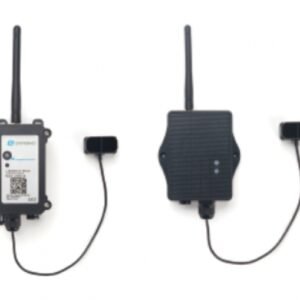

Dragino LDS129 versions
Capteur de niveau LiDAR 12 m pour cuves
- ConnexionAntenne à la ferme (LoRaWAN) ou réseau mobile (NB-IoT, LTE-M)
- AlimentationBatterie et panneau solaire ou pile lithium
- Autonomie annoncée3 à 5 ans
- ProtectionIP65 / IP66
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.
Une question avant de commander ? 01 34 91 90 20
- Réponse sous 24 h ouvrées
- Conseil sur la couverture radio
- Une seule demande pour plusieurs produits
En bref
- Mesure de niveau sans contact par LiDAR, de 0,1 à 12 m
- Précision ±5 cm jusqu'à 5 m, ±1 % au-delà, résolution 1 cm
- Faisceau de 3,6°, sonde IP65 sur câble de 25 cm
- LoRaWAN EU868 via passerelle, ou NB-IoT / LTE-M avec carte SIM objets connectés selon la version
- Pile Li-SOCl2 8 500 mAh prévue pour 5 ans, pile 19 000 mAh ou panneau solaire
Présentation
Le Dragino LDS12 mesure le niveau d'une cuve sans contact. Sa sonde LiDAR, à temps de vol laser, donne la distance jusqu'à la surface du liquide ou du produit, de 10 cm à 12 m. Le boîtier transmet la mesure en LoRaWAN, en NB-IoT ou en LTE-M selon la version.
La sonde se fixe en haut d'une cuve d'eau, d'une fosse à lisier, d'une cuve d'engrais liquide ou d'une trémie. Vous lisez le niveau sans monter à l'échelle. Vous prévoyez une livraison, un épandage, et vous repérez une baisse anormale qui trahit une fuite. Le faisceau de 3,6° vise un point précis, même dans une cuve étroite.
Points forts du LDS12
Plage 0,1 à 12 m sur cible claire, 0,1 à 4 m sur cible sombre
Précision ±5 cm de 0,1 à 5 m, ±1 % de 5 à 12 m, résolution 1 cm
Faisceau de 3,6°, mesure possible jusqu'à 70 klux de lumière ambiante
Sonde IP65 en ABS et PC, câble de 25 cm
Pile Li-SOCl2 8 500 mAh prévue pour 5 ans, options 19 000 mAh et solaire
Configuration par Bluetooth 5.1, mise à jour du firmware à distance
Aucune pièce au contact du produit mesuré
Usages en agriculture
Cuves et réserves d'eau :
Volume disponible pour l'irrigation ou l'abreuvement, alerte quand le niveau baisse plus vite que la consommation habituelle.
Fosses et cuves à lisier :
Suivi du remplissage pour caler les épandages sur les périodes autorisées.
Cuves d'engrais liquide ou de fioul :
Commande passée avant que la cuve soit à sec.
Trémies et petits silos :
Distance jusqu'à la surface du produit, pour estimer le stock restant.
Comparez avec les autres capteurs de niveau de cuves et de forages et le rayon silos et stockages.
Installation et intégration
Fixez la sonde au-dessus de la surface, faisceau vertical, sans tuyau ni échelle sur l'axe de mesure. Le boîtier se pose à côté, la sonde lui étant reliée par un câble de 25 cm. La sonde est IP65 et fonctionne de -20 à 60 °C. Gardez la lentille propre : un dépôt fausse la mesure.
En LoRaWAN, le LDS12 rejoint le réseau en OTAA classe A par une passerelle Dragino ou un réseau opéré. Les versions NB-IoT et LTE-M passent par le réseau mobile avec une carte nano SIM objets connectés, à prendre auprès d'un opérateur (elle n'est pas fournie). Les mesures s'affichent sur la plateforme de votre choix (The Things Network, ChirpStack, serveur MQTT) avec le décodeur Dragino, ou sur la plateforme Syclance proposée en option. La conversion de la distance en volume se fait dans la plateforme. Les réglages passent par Bluetooth 5.1, commandes AT ou downlink.
Pour la couverture radio, voir nos passerelles LoRaWAN.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| LDS12-LB | LoRaWAN, pile 8 500 mAh | Exploitation couverte en LoRaWAN, cadence standard |
| LDS12-LB2 | LoRaWAN, pile 19 000 mAh | Exploitation couverte en LoRaWAN, envois fréquents |
| LDS12-LS | LoRaWAN, solaire + batterie 3 000 mAh | Exploitation couverte en LoRaWAN, parcelle ensoleillée |
| LDS12-NB-GE | NB-IoT, pile 8 500 mAh | Site isolé couvert en NB-IoT, cadence standard |
| LDS12-NB2-GE | NB-IoT, pile 19 000 mAh | Site isolé couvert en NB-IoT, envois fréquents |
| LDS12-NS-GE | NB-IoT, solaire + batterie 3 000 mAh | Site isolé couvert en NB-IoT, parcelle ensoleillée |
| LDS12-CB-GE | LTE-M et NB-IoT, pile 8 500 mAh | Site isolé, LTE-M ou NB-IoT, cadence standard |
| LDS12-CB2-GE | LTE-M et NB-IoT, pile 19 000 mAh | Site isolé, LTE-M ou NB-IoT, envois fréquents |
| LDS12-CS-GE | LTE-M et NB-IoT, solaire + batterie 3 000 mAh | Site isolé, LTE-M ou NB-IoT, parcelle ensoleillée |
Caractéristiques techniques
- Technologie
- LiDAR ToF, source LED 850 nm
- Plage de mesure
- 0,1 à 12 m (réflectivité 90 %), 0,1 à 4 m (réflectivité 10 %)
- Précision
- ±5 cm (0,1 à 5 m), ±1 % (5 à 12 m)
- Résolution
- 1 cm
- Champ de vision
- 3,6°
- Lumière ambiante
- Jusqu'à 70 klux
- Sonde
- IP65, ABS et PC, câble 25 cm, -20 à 60 °C
- Connectivité
- LoRaWAN 1.0.3 classe A (EU868), NB-IoT ou LTE-M selon version
- Alimentation
- Pile Li-SOCl2 8 500 mAh, pile 19 000 mAh ou solaire + Li-ion 3 000 mAh
- Consommation en veille
- 5 µA à 3,3 V
- Température de fonctionnement
- Boîtier -40 à 85 °C
Ce qu'il faut savoir avant de commander
Connexion
En LoRaWAN, il faut une passerelle à portée : une antenne installée à la ferme, ou un réseau LoRaWAN déjà en place.
En NB-IoT ou LTE-M, prévoyez une carte SIM objets connectés, à prendre auprès d'un opérateur. Elle n'est pas fournie.
Alimentation
Version solaire : panneau et batterie, à orienter au sud sans ombre portée.
Pile lithium : autonomie annoncée de 3 à 5 ans, selon l'intervalle de mesure.
À prévoir avec
Plateforme
Les mesures s'affichent sur la plateforme de votre choix. En option, la plateforme cloud Syclance regroupe courbes, alertes e-mail et SMS et historique de tous vos capteurs.
Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.
Documentation
Documentation technique Dragino LDS12
Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.
Questions fréquentes
Le LDS12 mesure-t-il sur du lisier ou une surface sombre ?
Oui, avec une portée réduite : 12 m sur une cible qui renvoie 90 % de la lumière, 4 m sur une cible à 10 %. Sur du lisier, comptez sur une hauteur mesurable plus faible.
Faut-il nettoyer la sonde ?
Oui. Poussière ou dépôt sur la lentille faussent la mesure. En local très poussiéreux, prenez plutôt le LDS25, qui a une brosse de nettoyage automatique.
LDS12 ou capteur à ultrasons ?
Le faisceau laser de 3,6° vise un point précis et ne se laisse pas gêner par les parois d'une cuve étroite. Un capteur à ultrasons a un cône plus large, mais il est moins sensible à la couleur de la surface.
Quelle passerelle utiliser ?
Une passerelle LoRaWAN EU868 standard, par exemple une passerelle Dragino au corps de ferme, ou un réseau opéré. Pour une cuve isolée hors couverture LoRaWAN, prenez une version NB-IoT ou LTE-M avec une carte SIM objets connectés.
