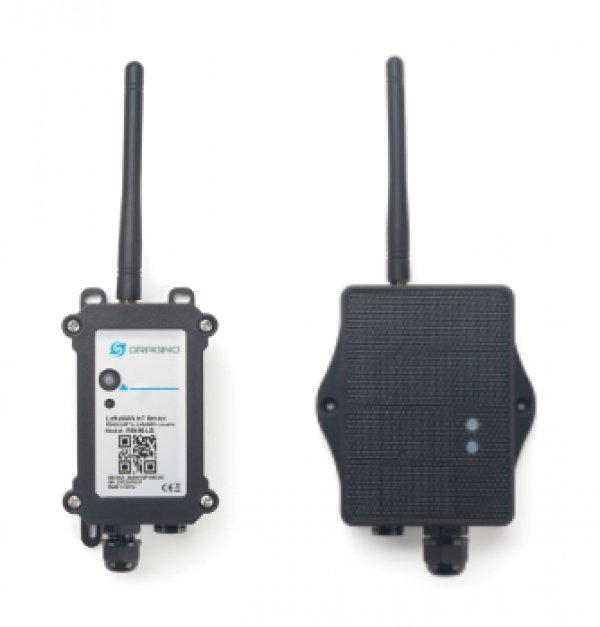

Dragino RS4859 versions

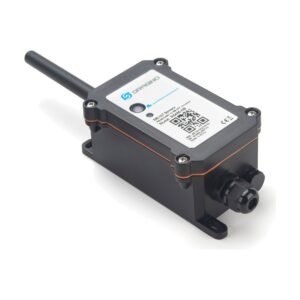

Convertisseur Modbus RS485 sans fil sur pile

  • ConnexionAntenne à la ferme (LoRaWAN) ou réseau mobile (NB-IoT, LTE-M)
  • AlimentationBatterie et panneau solaire ou pile lithium
  • ProtectionIP67

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.

Une question avant de commander ? 01 34 91 90 20

  • Réponse sous 24 h ouvrées
  • Conseil sur la couverture radio
  • Une seule demande pour plusieurs produits

En bref

  • Lit une ou plusieurs sondes RS485 Modbus RTU ou UART et transmet en LoRaWAN EU868, NB-IoT ou LTE-M
  • Sortie 5 V pilotée : la sonde n'est alimentée que pendant la mesure
  • Pile Li-SOCl2 8 500 ou 19 000 mAh, ou panneau solaire avec batterie 3 000 mAh
  • Boîtier étanche IP67, fonctionnement de -40 à 85 °C
  • Versions NB-IoT et LTE-M livrées sans carte SIM, à prendre chez un opérateur

Présentation

Le convertisseur RS485 LoRaWAN Dragino RS485-LB/LS fait transmettre sans fil une sonde industrielle RS485 ou Modbus RTU. Il interroge la sonde selon les règles que vous fixez, garde les valeurs utiles de la réponse et les envoie en LoRaWAN, ou en NB-IoT et LTE-M selon la version. Sur pile ou en solaire, il se pose là où il n'y a ni courant ni câble réseau.

Beaucoup de sondes utilisées en agriculture parlent Modbus : niveau de forage, qualité d'eau, sondes de sol multiparamètres, compteurs, capteurs de station météo. Avec ce convertisseur, elles remontent sur la même plateforme que les autres capteurs de l'exploitation, sans câble jusqu'au bâtiment. Il faut connaître la table de registres de la sonde : c'est un appareil d'installateur ou d'intégrateur.

Points forts du RS485-LB/LS

  • Interface RS485 compatible Modbus RTU, plus UART 3,3 ou 5 V, I2C, 1-Wire et une entrée interruption

  • Plusieurs sondes RS485 lues par règles de commande, réglables par AT ou à distance

  • Sortie 5 V pilotée : la sonde n'est alimentée que pendant la lecture

  • Pile Li-SOCl2 8 500 mAh (autodécharge inférieure à 1 % par an), 19 000 mAh ou solaire avec Li-ion 3 000 mAh

  • Boîtier IP67 pour la pose dehors, de -40 à 85 °C

  • LoRaWAN 1.0.3 Class A, +22 dBm, sensibilité jusqu'à -139 dBm

  • Versions NB-IoT et LTE-M avec envoi MQTT, MQTTs, TCP, UDP ou CoAP

  • Réglages par Bluetooth 5.1, mise à jour du micrologiciel par OTA

Usages en agriculture

  • Forage et réserve d'eau

    Une sonde de niveau hydrostatique Modbus pour suivre le rabattement d'un forage ou le remplissage d'une réserve. Voir nos capteurs de niveau de cuves et forages.

  • Qualité de l'eau d'irrigation

    Lecture d'une sonde pH ou conductivité RS485 sur un bassin ou une station de fertirrigation. Pour une sonde qui demande du 12 V, prenez le RS485W.

  • Sol et météo

    Sondes de sol multiparamètres ou capteurs de station météo à sortie Modbus, installés en bout de parcelle.

  • Équipements de l'exploitation

    Relevé d'un appareil qui a un port Modbus, sur un site isolé.

Installation et intégration

Fixez le boîtier IP67 sur un piquet, un poteau ou une paroi, près de la sonde. Le câble entre par un presse-étoupe M12 ou M16 choisi à la commande. Le niveau UART (3,3 ou 5 V) se règle par un cavalier à l'intérieur. La version solaire se place panneau au sud, sans ombre portée.

En LoRaWAN, le convertisseur rejoint le réseau en OTAA avec les clés de son étiquette, par une passerelle LoRaWAN Dragino installée à la ferme ou un réseau opéré. Il remonte vers TTN, ChirpStack ou votre serveur. L'outil RS485 Dragino aide à écrire les commandes Modbus et les règles de découpage de la réponse. Les mesures s'affichent ensuite sur la plateforme de votre choix, avec le décodeur Dragino, ou sur la plateforme Syclance proposée en option.

Les versions NB-IoT (-NB, -NS) et LTE-M (-CB, -CS) sont livrées sans carte SIM ni serveur préréglé (suffixe GE). Insérez une nano SIM objets connectés prise chez un opérateur, puis réglez l'APN et l'adresse du serveur par commandes AT.

Versions disponibles

RéférenceDifférenceUsage conseillé
RS485-LBLoRaWAN, pile Li-SOCl2 8 500 mAhSonde Modbus en parcelle couverte par une passerelle LoRaWAN
RS485-LB2LoRaWAN, pile Li-SOCl2 19 000 mAhCadence de mesure élevée ou site difficile d'accès
RS485-LSLoRaWAN, panneau solaire et batterie Li-ion 3 000 mAhPoste en plein soleil, sondes plus gourmandes
RS485-NB-GE / -NB2-GE / -NS-GENB-IoT, sans carte SIM, mêmes trois alimentationsSite isolé couvert par le réseau NB-IoT
RS485-CB-GE / -CB2-GE / -CS-GELTE-M et NB-IoT, sans carte SIM, mêmes trois alimentationsSite couvert en LTE-M, avec repli NB-IoT

Caractéristiques techniques

Fonction
Convertisseur RS485 / UART vers LoRaWAN, NB-IoT ou LTE-M
Interfaces
1 RS485, 1 UART 3,3 / 5 V, 1 I2C, 1 1-Wire, 1 entrée interruption ou numérique
Sorties d'alimentation
5 V pilotable, sortie batterie pilotable (2,6 à 3,6 V)
LoRaWAN
1.0.3 Class A, OTAA, bande EU868 pour la France
Radio LoRa
862 à 1 020 MHz, +22 dBm max, sensibilité -139 dBm
NB-IoT
Module Quectel BC660K-GL
LTE-M et NB-IoT
Module Quectel BG95, localisation GNSS
Alimentation
Pile Li-SOCl2 8 500 ou 19 000 mAh, ou solaire et Li-ion 3 000 mAh
Consommation
Veille 5 µA ; émission 125 mA à 20 dBm
Indice de protection
IP67
Température de fonctionnement
-40 à 85 °C
Dimensions colis (LB / LS)
145 x 80 x 50 mm / 145 x 110 x 50 mm
Poids (LB / LS)
225 g / 285 g

Ce qu'il faut savoir avant de commander

Connexion

En LoRaWAN, il faut une passerelle à portée : une antenne installée à la ferme, ou un réseau LoRaWAN déjà en place.

En NB-IoT ou LTE-M, prévoyez une carte SIM objets connectés, à prendre auprès d'un opérateur. Elle n'est pas fournie.

Alimentation

Version solaire : panneau et batterie, à orienter au sud sans ombre portée.

Pile lithium.

À prévoir avec

Plateforme

Les mesures s'affichent sur la plateforme de votre choix. En option, la plateforme cloud Syclance regroupe courbes, alertes e-mail et SMS et historique de tous vos capteurs.

Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.

01 34 91 90 20

Documentation

Documentation technique Dragino RS485

Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.

Ouvrir la documentation (nouvel onglet)

Questions fréquentes

Ma sonde Modbus est-elle compatible ?

Si elle communique en RS485 Modbus RTU ou en UART 3,3 ou 5 V et fonctionne avec le 5 V fourni, oui en principe. Il faut sa table de registres pour écrire la commande de lecture. Envoyez-nous la référence de la sonde, nous vérifions avec vous.

Quelle différence avec le RS485-LN et le RS485W ?

Le RS485-LN est alimenté en 7 à 24 V DC et fonctionne en Class C, pour un site raccordé au secteur. Le RS485W reprend ce modèle sur pile ou solaire et ajoute une sortie 12 V pour les sondes de qualité d'eau qui en ont besoin.

Combien de temps dure la pile ?

Dragino prévoit plusieurs années de fonctionnement sur pile. La durée réelle dépend surtout de la consommation de la sonde et de la cadence d'envoi. Avec une sonde gourmande, prenez la pile 19 000 mAh ou la version solaire.

Faut-il un abonnement ?

En LoRaWAN sur votre propre passerelle, non. Les versions NB-IoT et LTE-M demandent une carte SIM objets connectés d'un opérateur, non fournie dans les versions GE.
