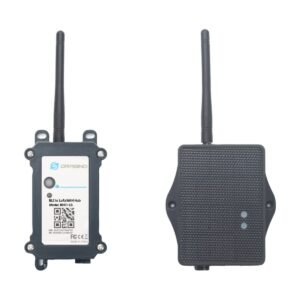

Dragino BH013 versions

Concentrateur Bluetooth vers LoRaWAN pour capteurs sans fil

  • ConnexionAntenne à la ferme (LoRaWAN)
  • AlimentationBatterie et panneau solaire ou pile lithium

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.

Une question avant de commander ? 01 34 91 90 20

  • Réponse sous 24 h ouvrées
  • Conseil sur la couverture radio
  • Une seule demande pour plusieurs produits

En bref

  • Lit les petites étiquettes Bluetooth LE posées autour de lui et renvoie leurs mesures en LoRaWAN EU868
  • Jusqu'à 40 étiquettes lues à chaque cycle de scan
  • Étiquettes Dragino DR-TAH02 (température) et DR-ES01 (température et humidité), vendues à part
  • Pile Li-SOCl2 8 500 ou 19 000 mAh, ou panneau solaire avec batterie 3 000 mAh
  • Fonctionne de -40 à 85 °C, réglages par Bluetooth 5.1

Présentation

Le Dragino BH01 est un relais Bluetooth vers LoRaWAN. Il interroge à intervalle régulier les petites étiquettes Bluetooth posées autour de lui, récupère leurs relevés et les envoie en une seule trame LoRaWAN vers la passerelle de la ferme.

On s'en sert quand il faut plusieurs points de mesure dans un même local : une chambre froide, un local de stockage de fruits et légumes, une serre, un bâtiment d'élevage. Les étiquettes se placent près des produits ou des animaux, et un seul BH01 par zone remonte l'ensemble.

Points forts du BH01

  • Jusqu'à 40 étiquettes Bluetooth LE lues à chaque cycle

  • Modes de scan pour les étiquettes Dragino DR-TAH02 et DR-ES01, les balises iBeacon et des capteurs BLE d'autres marques

  • Plusieurs modes de scan actifs en même temps

  • Pile Li-SOCl2 8 500 mAh, version 19 000 mAh, ou version solaire avec batterie Li-ion 3 000 mAh

  • LoRaWAN 1.0.3 Class A, +22 dBm, sensibilité jusqu'à -139 dBm

  • Réglages par Bluetooth 5.1, mise à jour du firmware par OTA

  • Fonctionnement de -40 à 85 °C

Usages en agriculture

  • Chambre froide et stockage

    Des étiquettes DR-TAH02 (-40 à 85 °C, ±0,3 °C, IP67) glissées dans les palox ou sur les rayonnages, un BH01 pour la pièce. Voir la rubrique chambres froides et chaîne du froid.

  • Serre

    Des étiquettes DR-ES01 (température et humidité, ±2 % HR) en plusieurs points de la serre, pour repérer les coins où la condensation se forme.

  • Bâtiment d'élevage

    Une étiquette par case ou par salle pour suivre l'ambiance. Voir aussi les capteurs d'ambiance température et humidité.

  • Matériel

    Détection de balises iBeacon pour savoir quels équipements sont rangés dans un hangar.

Installation et intégration

Posez le BH01 au milieu de la zone à couvrir. Dragino donne environ 100 m de portée d'émission pour ses étiquettes, mais les murs, les panneaux isolants de chambre froide et le métal la réduisent nettement. Dans un bâtiment cloisonné, comptez un BH01 par local. La version solaire se fixe dehors, panneau tourné vers le sud.

Le BH01 rejoint le réseau en OTAA avec les clés fournies. Il passe par une passerelle LoRaWAN Dragino installée à la ferme ou par un réseau opéré. Le type d'étiquette à lire se règle avec la commande AT+MODEL, par Bluetooth ou par downlink. Les mesures s'affichent ensuite sur la plateforme de votre choix, avec le décodeur Dragino, ou sur la plateforme Syclance proposée en option.

Versions disponibles

RéférenceDifférenceUsage conseillé
BH01-LBPile Li-SOCl2 8 500 mAhUsage courant en intérieur ou extérieur
BH01-LB2Pile Li-SOCl2 19 000 mAhScan fréquent ou nombreux capteurs

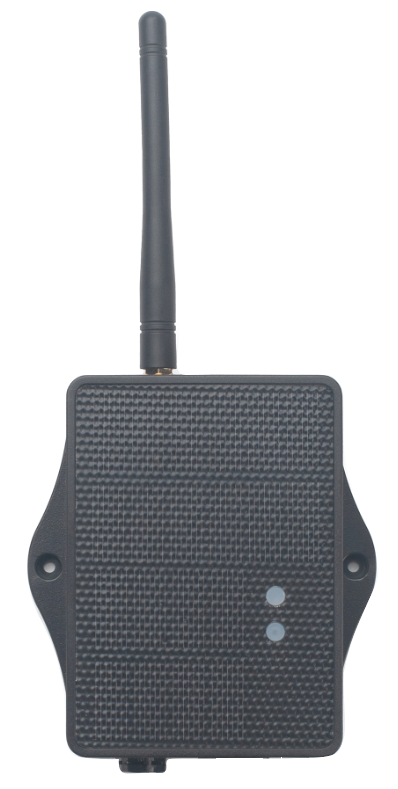

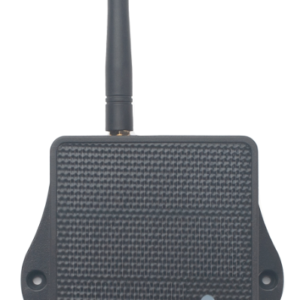

BH01-LSPanneau solaire et batterie Li-ion 3 000 mAhPose en extérieur bien exposée

Caractéristiques techniques

Fonction
Hub Bluetooth LE vers LoRaWAN
Capteurs par cycle
40 maximum
Étiquette DR-TAH02
Température -40 à 85 °C, ±0,3 °C, IP67, pile CR2450, environ 3 ans
Étiquette DR-ES01
Température 0 à 85 °C, ±0,2 °C, humidité ±2 % HR, IP65, 2 piles AAA
LoRaWAN
1.0.3 Class A, OTAA, bande EU868 pour la France
Radio LoRa
862 à 1 020 MHz, +22 dBm, sensibilité -139 dBm
Alimentation
Pile Li-SOCl2 8 500 ou 19 000 mAh, ou solaire et Li-ion 3 000 mAh
Consommation
Veille 5 µA ; émission 125 mA à 20 dBm
Température de fonctionnement
-40 à 85 °C

Ce qu'il faut savoir avant de commander

Connexion

En LoRaWAN, il faut une passerelle à portée : une antenne installée à la ferme, ou un réseau LoRaWAN déjà en place.

Alimentation

Version solaire : panneau et batterie, à orienter au sud sans ombre portée.

Pile lithium.

À prévoir avec

Plateforme

Les mesures s'affichent sur la plateforme de votre choix. En option, la plateforme cloud Syclance regroupe courbes, alertes e-mail et SMS et historique de tous vos capteurs.

Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.

01 34 91 90 20

Documentation

Documentation technique Dragino BH01

Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.

Ouvrir la documentation (nouvel onglet)

Questions fréquentes

Les étiquettes Bluetooth sont-elles fournies ?

Non, le BH01 est livré seul. Les étiquettes Dragino DR-TAH02 et DR-ES01 se commandent à part, en nombre selon vos zones.

Combien d'étiquettes un BH01 peut-il lire ?

Jusqu'à 40 à chaque cycle de scan. Au-delà, les étiquettes en trop ne sont pas lues pendant ce cycle.

Lit-il les capteurs Bluetooth d'autres marques ?

Oui pour les balises iBeacon et pour des capteurs BLE d'autres marques, avec un mode de scan à régler selon le format de trame du capteur.

Faut-il une passerelle LoRaWAN ?

Oui, ou un réseau LoRaWAN opéré. Le BH01 fait seulement le lien entre les étiquettes Bluetooth et le réseau LoRaWAN.

Quelle version d'alimentation choisir ?

La pile 8 500 mAh pour un usage courant. La 19 000 mAh si le scan est fréquent ou les étiquettes nombreuses. La version solaire pour une pose en extérieur bien exposée.

Utilisé en

Produits associés

Demander un devis pour le BH01

Indiquez-nous le nombre de zones à suivre et le type de bâtiment. Nous répondons sous 24 h ouvrées avec le nombre de BH01 et d'étiquettes à prévoir et un avis sur la couverture radio de l'exploitation. Les tarifs dépendent des quantités.
