Dragino WL03A9 versions

Détecteur de fuite d'eau à câble

  • ConnexionAntenne à la ferme (LoRaWAN) ou réseau mobile (NB-IoT, LTE-M)
  • AlimentationBatterie et panneau solaire ou pile lithium
  • Autonomie annoncée3 à 5 ans

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.

Une question avant de commander ? 01 34 91 90 20

  • Réponse sous 24 h ouvrées
  • Conseil sur la couverture radio
  • Une seule demande pour plusieurs produits

En bref

  • Détection de fuite d'eau sur toute la longueur du câble
  • 1 m de câble fourni, rallonges DR-WLN 1, 5 ou 10 m
  • LoRaWAN EU868, NB-IoT ou LTE-M selon la version (SIM non fournie)
  • Pile 8 500 mAh jusqu'à 5 ans, 19 000 mAh ou solaire
  • Fonctionne de -40 à 85 °C

Présentation

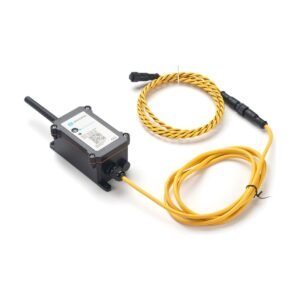

Le Dragino WL03A est un détecteur de fuite d'eau à câble, en LoRaWAN, NB-IoT ou LTE-M. Il ne surveille pas un point mais toute la longueur d'un câble de détection posé au sol : dès que l'eau touche le câble, l'alerte part vers la plateforme.

On le pose sur les surfaces étendues : pourtour d'une cuve, caniveau d'un local de pompage, allée de laiterie, station de fertirrigation. Un seul détecteur remplace plusieurs détecteurs ponctuels.

Points forts du WL03A

  • Détection sur toute la longueur du câble, 1 m fourni avec terminaison

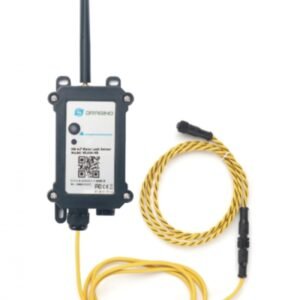

  • Rallonges DR-WLN de 1, 5 ou 10 m

  • Message périodique toutes les 2 heures et alarme à chaque fuite

  • Rappel confirmé toutes les 10 minutes tant que la fuite dure

  • Compteur de fuites et durée de la dernière fuite

  • Pile Li-SOCl2 8 500 mAh, 19 000 mAh ou solaire, jusqu'à 5 ans en LoRaWAN

  • Configuration Bluetooth 5.1 et mise à jour OTA

  • Fonctionnement de -40 à 85 °C

Usages en agriculture

  • Local de forage et de pompage

    Câble autour du groupe et du surpresseur, alerte avant que l'eau n'atteigne l'armoire électrique.

  • Cuves et réserves d'eau

    Pied d'une cuve de stockage ou d'une citerne d'eau de pluie en local technique.

  • Laiterie et salle de traite

    Écoulement le long des circuits de lavage et du chauffe-eau.

  • Serre et station de fertirrigation

    Câble sous les injecteurs et les bacs de solution.

  • Bâtiment d'élevage

    Zone de passage des canalisations d'abreuvement, pour repérer une petite fuite.

Installation et intégration

Fixez le boîtier au mur et posez le câble à plat au sol, au plus près des points où l'eau s'accumule. Le bouchon de terminaison ferme l'extrémité. Les rallonges DR-WLN se raccordent pour allonger la zone surveillée.

En LoRaWAN, le WL03A rejoint le réseau en OTAA classe A après un appui long sur le bouton. Il fonctionne avec une passerelle LoRaWAN Dragino ou un réseau opéré, sur The Things Stack, ChirpStack ou toute plateforme qui reçoit le flux MQTT, avec le décodeur Dragino publié sur GitHub. Les mesures s'affichent sur la plateforme de votre choix grâce au décodeur Dragino, ou sur la plateforme Syclance proposée en option.

Les versions NB-IoT et LTE-M passent par le réseau mobile avec une carte SIM objets connectés, à prendre chez un opérateur (nano SIM sur la version NB-IoT). Elles envoient en MQTT, MQTTs, UDP, TCP ou CoAP. Intervalle, alarmes et temporisation se règlent par Bluetooth, commandes AT ou downlink.

Les rallonges sont avec les autres équipements de détection de fuites et abreuvement ; pour les cuves et forages, voir aussi nos capteurs de niveau.

Versions disponibles

RéférenceDifférenceUsage conseillé
WL03A-CB2-GELTE-M et NB-IoT, pile 19 000 mAhSite sans réseau LoRaWAN, couvert par l'opérateur mobile
WL03A-CS-GELTE-M et NB-IoT, solaire + batterie Li-ion 3 000 mAhSite isolé sans réseau LoRaWAN, exposé au soleil
WL03A-CB-GELTE-M et NB-IoT, pile Li-SOCl2 8 500 mAhSite sans réseau LoRaWAN, couvert par l'opérateur mobile
WL03A-LB2LoRaWAN, pile 19 000 mAhSite isolé, alarmes fréquentes
WL03A-LSLoRaWAN, solaire + batterie Li-ion 3 000 mAhAbri extérieur ou local éclairé, sans changement de pile
WL03A-LBLoRaWAN, pile Li-SOCl2 8 500 mAhBâtiment couvert par une passerelle LoRaWAN
WL03A-NB2-GENB-IoT, pile 19 000 mAhSite sans réseau LoRaWAN, couvert par l'opérateur mobile
WL03A-NS-GENB-IoT, solaire + batterie Li-ion 3 000 mAhSite isolé sans réseau LoRaWAN, exposé au soleil
WL03A-NB-GENB-IoT, pile Li-SOCl2 8 500 mAhSite sans réseau LoRaWAN, couvert par l'opérateur mobile

Caractéristiques techniques

Détection
Présence d'eau sur le câble, sans localisation
Câble fourni
1 m + terminaison, extensible par DR-WLN 1, 5 ou 10 m
Intervalle par défaut
2 heures, alarme à chaque fuite
Rappel pendant la fuite
Toutes les 10 minutes (réglable)
Données
État, nombre de fuites, durée de la dernière fuite, tension pile
LoRaWAN
v1.0.3 classe A, OTAA, 868 MHz (EU868) pour la France
Puissance radio LoRa
+22 dBm max, sensibilité jusqu'à -139 dBm
Cellulaire
NB-IoT ou LTE-M et NB-IoT, carte SIM, MQTT, MQTTs, UDP, TCP, CoAP
Alimentation
Pile Li-SOCl2 8 500 mAh, pile 19 000 mAh ou solaire + Li-ion 3 000 mAh
Autonomie annoncée
Jusqu'à 5 ans (LoRaWAN, pile 8 500 mAh)
Consommation en veille
5 µA à 3,3 V
Température de fonctionnement
-40 à 85 °C
Configuration
Bluetooth 5.1, AT, downlink, mise à jour OTA

Ce qu'il faut savoir avant de commander

Connexion

En LoRaWAN, il faut une passerelle à portée : une antenne installée à la ferme, ou un réseau LoRaWAN déjà en place.

En NB-IoT ou LTE-M, prévoyez une carte SIM objets connectés, à prendre auprès d'un opérateur. Elle n'est pas fournie.

Alimentation

Version solaire : panneau et batterie, à orienter au sud sans ombre portée.

Pile lithium : autonomie annoncée de 3 à 5 ans, selon l'intervalle de mesure.

À prévoir avec

Plateforme

Les mesures s'affichent sur la plateforme de votre choix. En option, la plateforme cloud Syclance regroupe courbes, alertes e-mail et SMS et historique de tous vos capteurs.

Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.

01 34 91 90 20

Documentation

Documentation technique Dragino WL03A

Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.

Ouvrir la documentation (nouvel onglet)

Questions fréquentes

Quelle longueur de câble de détection peut-on poser ?

Le WL03A est livré avec 1 m de câble et un bouchon de terminaison. On le prolonge avec les rallonges DR-WLN de 1, 5 ou 10 m ; la désignation Dragino indique jusqu'à 50 m au total.

Quelle différence avec le LWL02 ?

Le LWL02 détecte l'eau en un point, entre deux sondes. Le WL03A la détecte sur toute la longueur de son câble : caniveau, pourtour de cuve, allée de local technique. Il ne donne pas la position de la fuite sur le câble.

Quelle autonomie avec la pile 8 500 mAh ?

Dragino annonce jusqu'à 5 ans en LoRaWAN avec l'intervalle par défaut de 2 heures. Des alarmes fréquentes réduisent cette durée. La version 19 000 mAh ou la version solaire espacent les changements de pile.

Quelle version choisir sans passerelle sur l'exploitation ?

Les versions NB-IoT et LTE-M envoient par le réseau mobile, avec une carte nano SIM à fournir (versions GE). Dans un bâtiment couvert par une passerelle ou un réseau LoRaWAN EU868, la version LoRaWAN consomme moins.

Les données sont-elles perdues si le réseau est coupé ?

Non. En LoRaWAN, le datalog garde les mesures, récupérables quand le réseau revient.
