Dragino LDS259 versions
Capteur de niveau LiDAR 25 m autonettoyant
- ConnexionAntenne à la ferme (LoRaWAN) ou réseau mobile (NB-IoT, LTE-M)
- AlimentationBatterie et panneau solaire ou pile lithium
- Autonomie annoncée3 à 5 ans
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.
Une question avant de commander ? 01 34 91 90 20
- Réponse sous 24 h ouvrées
- Conseil sur la couverture radio
- Une seule demande pour plusieurs produits
En bref
- Mesure de niveau sans contact par LiDAR, de 0,1 à 25 m
- Brosse intégrée qui dépoussière l'optique à intervalle réglable
- Précision ±6 cm jusqu'à 6 m, ±1 % au-delà, faisceau de 3°
- LoRaWAN EU868 via passerelle, ou NB-IoT / LTE-M avec carte SIM objets connectés selon la version
- Pile Li-SOCl2 8 500 mAh prévue pour 5 ans, pile 19 000 mAh ou panneau solaire
Présentation

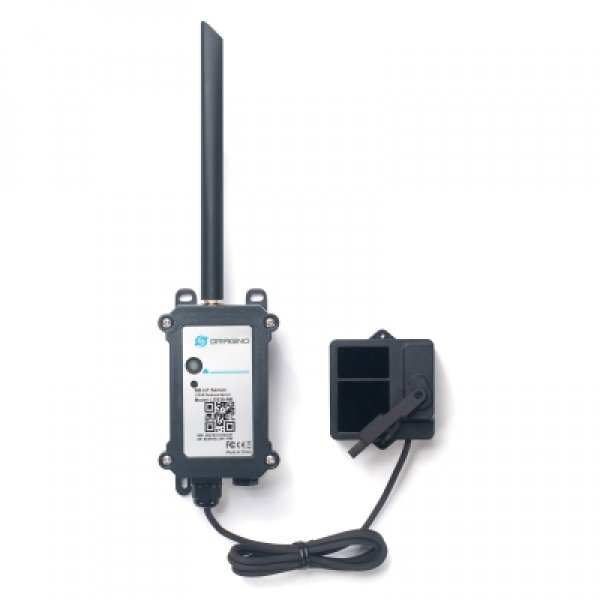

Le Dragino LDS25 mesure le niveau d'un silo ou d'un grand réservoir sans contact, jusqu'à 25 m, par LiDAR. Une brosse intégrée dépoussière son optique à intervalle réglé. Le boîtier transmet la mesure en LoRaWAN, en NB-IoT ou en LTE-M selon la version.
La sonde se fixe en haut d'une cellule de stockage, d'un silo d'aliment, d'un château d'eau ou d'une fosse profonde. Dans un silo, la poussière finit par couvrir les optiques. Ici la brosse retire le dépôt, et vous montez moins souvent sur le silo pour l'entretien. Vous suivez le remplissage à la récolte, le déstockage et le stock d'aliment restant.
Points forts du LDS25
Plage 0,1 à 25 m sur cible claire, 0,1 à 12 m sur cible sombre
Précision ±6 cm de 0,1 à 6 m, ±1 % de 6 à 25 m, résolution 1 cm
Brosse de dépoussiérage automatique, intervalle configurable
Faisceau de 3°, mesure possible jusqu'à 100 klux de lumière ambiante
Sonde sur câble de 120 cm, fonctionnement de -20 à 60 °C
Pile Li-SOCl2 8 500 mAh prévue pour 5 ans, options 19 000 mAh et solaire
Configuration par Bluetooth 5.1, mise à jour du firmware à distance
Usages en agriculture
Silos et cellules de grain :
Suivi du remplissage à la récolte et du déstockage, sans monter sur le silo.
Silos d'aliment en élevage :
Commande d'aliment passée avant la rupture.
Grands réservoirs et bassins :
Niveau d'une réserve d'irrigation, d'un château d'eau ou d'une lagune jusqu'à 25 m.
Fosses profondes :
Remplissage d'une fosse ou d'une préfosse de grande hauteur.
Voir aussi le rayon silos et stockages et les capteurs de niveau de cuves et de forages.
Installation et intégration
Fixez la sonde en partie haute, faisceau dirigé vers le produit, sans obstacle sur l'axe de mesure. Elle est reliée au boîtier par un câble de 120 cm. Réglez l'intervalle de nettoyage selon la poussière du site. La sonde est classée IP5X : mettez-la à l'abri des projections d'eau directes.
En LoRaWAN, le LDS25 rejoint le réseau en OTAA classe A par une passerelle Dragino ou un réseau opéré. Les versions NB-IoT et LTE-M passent par le réseau mobile avec une carte nano SIM objets connectés, à prendre auprès d'un opérateur (elle n'est pas fournie). Les mesures s'affichent sur la plateforme de votre choix (The Things Network, ChirpStack, serveur MQTT) avec le décodeur Dragino, ou sur la plateforme Syclance proposée en option. La conversion en tonnes ou en volume se fait dans la plateforme. Les réglages passent par Bluetooth 5.1, commandes AT ou downlink.
Pour la couverture radio, voir nos passerelles LoRaWAN.

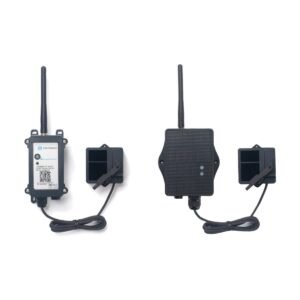

Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| LDS25-LB | LoRaWAN, pile 8 500 mAh | Exploitation couverte en LoRaWAN, cadence standard |
| LDS25-LB2 | LoRaWAN, pile 19 000 mAh | Exploitation couverte en LoRaWAN, envois fréquents |
| LDS25-LS | LoRaWAN, solaire + batterie 3 000 mAh | Exploitation couverte en LoRaWAN, parcelle ensoleillée |
| LDS25-NB-GE | NB-IoT, pile 8 500 mAh | Site isolé couvert en NB-IoT, cadence standard |
| LDS25-NB2-GE | NB-IoT, pile 19 000 mAh | Site isolé couvert en NB-IoT, envois fréquents |
| LDS25-NS-GE | NB-IoT, solaire + batterie 3 000 mAh | Site isolé couvert en NB-IoT, parcelle ensoleillée |
| LDS25-CB-GE | LTE-M et NB-IoT, pile 8 500 mAh | Site isolé, LTE-M ou NB-IoT, cadence standard |
| LDS25-CB2-GE | LTE-M et NB-IoT, pile 19 000 mAh | Site isolé, LTE-M ou NB-IoT, envois fréquents |
| LDS25-CS-GE | LTE-M et NB-IoT, solaire + batterie 3 000 mAh | Site isolé, LTE-M ou NB-IoT, parcelle ensoleillée |
Caractéristiques techniques
- Technologie
- LiDAR ToF, source VCSEL 850 nm
- Plage de mesure
- 0,1 à 25 m (réflectivité 90 %), 0,1 à 12 m (réflectivité 10 %)
- Précision
- ±6 cm (0,1 à 6 m), ±1 % (6 à 25 m)
- Résolution
- 1 cm
- Champ de vision
- 3°
- Lumière ambiante
- Jusqu'à 100 klux
- Nettoyage
- Brosse automatique, intervalle configurable
- Sonde
- IP5X, ABS et PC, câble 120 cm, -20 à 60 °C
- Connectivité
- LoRaWAN 1.0.3 classe A (EU868), NB-IoT ou LTE-M selon version
- Alimentation
- Pile Li-SOCl2 8 500 mAh, pile 19 000 mAh ou solaire + Li-ion 3 000 mAh
- Consommation en veille
- 5 µA à 3,3 V
Ce qu'il faut savoir avant de commander
Connexion
En LoRaWAN, il faut une passerelle à portée : une antenne installée à la ferme, ou un réseau LoRaWAN déjà en place.
En NB-IoT ou LTE-M, prévoyez une carte SIM objets connectés, à prendre auprès d'un opérateur. Elle n'est pas fournie.
Alimentation
Version solaire : panneau et batterie, à orienter au sud sans ombre portée.
Pile lithium : autonomie annoncée de 3 à 5 ans, selon l'intervalle de mesure.
À prévoir avec
Plateforme
Les mesures s'affichent sur la plateforme de votre choix. En option, la plateforme cloud Syclance regroupe courbes, alertes e-mail et SMS et historique de tous vos capteurs.
Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.
Documentation
Documentation technique Dragino LDS25
Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.
Questions fréquentes
Comment marche le nettoyage automatique ?
Une brosse entraînée par le capteur balaie l'optique et retire la poussière. L'intervalle se règle par commande AT ou downlink. Depuis le firmware 1.2, un message signale chaque cycle de nettoyage.
Le LDS25 convient-il à un silo à grain ?
Oui, c'est là que la brosse sert le plus. Orientez le faisceau vers une zone représentative du tas : la surface du grain forme un cône et n'est pas plane.
Quelle différence avec le LDS12 ?
Le LDS25 mesure jusqu'à 25 m au lieu de 12 m, avec un faisceau de 3° et une brosse de nettoyage. Pour une cuve propre de moins de 12 m, le LDS12 suffit.
Les 25 m sont-ils atteints sur toutes les surfaces ?
Non. 25 m sur une cible qui renvoie 90 % de la lumière, 12 m sur une cible à 10 %. Une surface sombre réduit la portée.
