Dragino PG13022 versions

Concentrateur LoRaWAN SX1302 pour Raspberry Pi

  • ConnexionAntenne à la ferme (LoRaWAN)

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.

Une question avant de commander ? 01 34 91 90 20

  • Réponse sous 24 h ouvrées
  • Conseil sur la couverture radio
  • Une seule demande pour plusieurs produits

En bref

  • Concentrateur LoRaWAN multicanal Semtech SX1302, sensibilité jusqu'à -140 dBm
  • Format mini-PCIe avec interface SPI, connecteur d'antenne I-PEX, carte d'adaptation Raspberry Pi en option
  • Compatible Raspberry Pi 3B, 3B+, 4 et 5, Tinker Board 2, Orange Pi PC
  • Logiciel Dragino : image avec interface web ou paquet draginofwd, Semtech UDP et Basic Station
  • Alimentation 3,3 V et 5 V, moins de 300 mA, de -40 à 80 °C, bande EU868

Présentation

Le Dragino PG1302 est un concentrateur LoRaWAN multicanal construit autour de la puce Semtech SX1302. Monté sur un Raspberry Pi, il en fait une passerelle LoRaWAN qui reçoit les capteurs de l'exploitation : sondes de sol, capteurs de cuve, ambiance des bâtiments d'élevage.

Il s'adresse à l'exploitant bricoleur, à l'intégrateur et aux lycées agricoles qui veulent monter leur propre passerelle, choisir le logiciel et la mettre dans un boîtier adapté au site. Sa sensibilité va jusqu'à -140 dBm, mais ce qui décide de la couverture, c'est l'emplacement de l'antenne.

Points forts du PG1302

  • Puce Semtech SX1302, réception simultanée sur plusieurs canaux et facteurs d'étalement

  • Sensibilité jusqu'à -140 dBm

  • Format mini-PCIe, interface SPI, connecteur d'antenne I-PEX

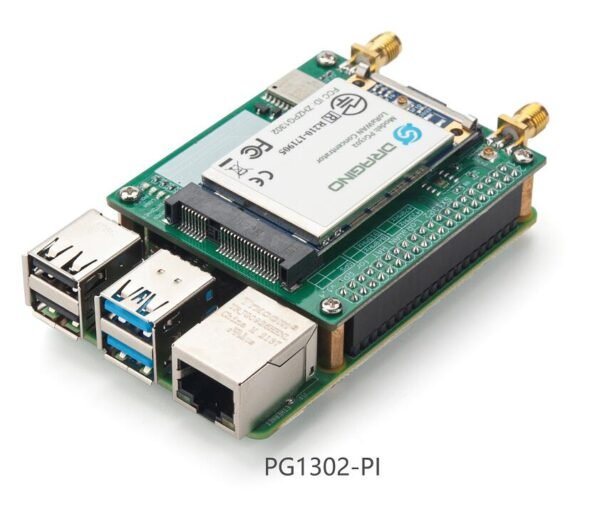

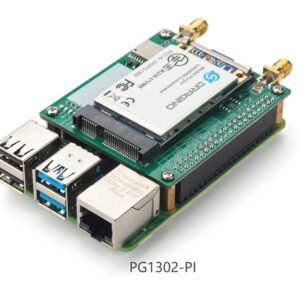

  • Carte d'adaptation Raspberry Pi dans la version PG1302-RPI

  • Fonctionne en 3,3 V et 5 V, consommation inférieure à 300 mA sous 3,3 V

  • Plage de fonctionnement de -40 à 80 °C

  • Logiciel Dragino : image avec interface web ou paquet draginofwd, Semtech UDP et Basic Station

  • Voyants TX, RX et configuration, prise en charge du GPS documentée

Usages en agriculture

  • Passerelle de ferme montée soi-même

    Un Raspberry Pi équipé du PG1302 au bureau ou à l'atelier, pour recevoir les sondes d'humidité du sol des parcelles proches.

  • Box MS20

    Le PG1302 installé dans une MS20 forme l'équivalent d'une passerelle LPS8v2.

  • Bâtiments d'élevage

    Réception des capteurs d'ambiance et d'abreuvement sur un réseau privé.

  • Enseignement et expérimentation

    Lycées agricoles et stations d'essais qui gèrent eux-mêmes toute la partie logicielle.

Installation et intégration

Fixez la carte d'adaptation sur le Raspberry Pi, insérez le module PG1302 et branchez l'antenne LoRa sur son connecteur. Installez l'image Raspberry Pi de Dragino, qui comprend une interface web, ou le paquet draginofwd sur un système déjà en place. Réglez la bande EU868 et le serveur de destination en Semtech UDP ou Basic Station : The Things Network, ChirpStack, ou un serveur installé sur la carte.

Dans un bâtiment agricole, mettez l'ensemble dans un boîtier ventilé, à l'abri de l'humidité et de la poussière. Déportez l'antenne en hauteur, sur le pignon ou le faîtage, avec un câble et une antenne LoRa extérieure : la couverture des parcelles en dépend directement.

Versions disponibles

RéférenceDifférenceUsage conseillé
PG1302Module seul et antenne LoRaIntégration dans une box MS20 ou une carte hôte mini-PCIe
PG1302-RPIModule, antenne, carte d'adaptation Raspberry Pi et visseriePasserelle maison sur Raspberry Pi 3, 4 ou 5

Caractéristiques techniques

Type
Concentrateur LoRaWAN multicanal
Puce
Semtech SX1302
Sensibilité
Jusqu'à -140 dBm
Bande de fréquences
EU868 : 863 à 870 MHz (version 868)
Interface
Mini-PCIe, SPI
Antenne
Connecteur I-PEX, antenne LoRa fournie
Alimentation
3,3 V et 5 V, entrée 5 V, 1 A
Consommation
Moins de 300 mA sous 3,3 V
Température de fonctionnement
-40 à 80 °C
Cartes hôtes
Raspberry Pi 3B, 3B+, 4, 4B, 5, Tinker Board 2 et 2S, Orange Pi PC et PC Plus
Logiciel
Image Raspberry Pi avec interface web, paquet draginofwd
Modes de connexion
Semtech UDP, LoRaWAN Basic Station
Dimensions (PG1302-RPI)
18 x 8 x 4 cm
Poids (PG1302-RPI)
150 g

Ce qu'il faut savoir avant de commander

Connexion

La passerelle reçoit les capteurs LoRaWAN de l'exploitation et transmet leurs mesures par internet.

Installez l'antenne en hauteur, dégagée, pour couvrir les parcelles et les bâtiments.

À prévoir avec

Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.

01 34 91 90 20

Documentation

Documentation technique Dragino PG1302

Fiche technique et manuel du fabricant, en anglais, sur dragino.com.

Ouvrir la documentation (nouvel onglet)

Questions fréquentes

Quel Raspberry Pi utiliser avec le PG1302 ?

Le manuel Dragino liste les Raspberry Pi 3B, 3B+, 4, 4B et 5, les Tinker Board 2 et 2S et les Orange Pi PC et PC Plus. Prévoyez une alimentation 5 V, 3 A pour le Raspberry Pi équipé du module.

Quelle différence entre PG1302 et PG1302-RPI ?

Le PG1302 est le module seul avec son antenne, pour une carte hôte au format mini-PCIe comme la box MS20. Le PG1302-RPI ajoute la carte d'adaptation qui se monte sur le connecteur GPIO du Raspberry Pi, avec la visserie.

Le PG1302 peut-il couvrir des parcelles éloignées ?

Sa sensibilité va jusqu'à -140 dBm, mais la portée dépend surtout de l'emplacement de l'antenne, du relief et des obstacles. Avec le boîtier sous un toit et une antenne extérieure dégagée, il couvre mieux les parcelles. Dragino ne fournit pas de boîtier étanche avec ce module.

Faut-il un serveur LoRaWAN ?

Oui. Le logiciel Dragino (image Raspberry Pi avec interface web ou paquet draginofwd) relaie les trames en Semtech UDP ou Basic Station vers un serveur réseau comme TTN ou ChirpStack, installé sur la carte ou à distance.

Produits associés

Demander un devis pour le PG1302

Indiquez la carte hôte prévue et les zones à couvrir. Nous répondons sous 24 h ouvrées avec un conseil sur la couverture radio de l'exploitation et l'antenne à prévoir. Les tarifs sont établis selon les quantités.

Appeler le 01 34 91 90 20
