Dragino LG308N2 versions

Passerelle LoRaWAN intérieure à 2 ports Ethernet, option 4G

  • ConnexionAntenne à la ferme (LoRaWAN), Ethernet ou Wi-Fi
  • AlimentationSecteur ou adaptateur
  • ProtectionIntérieur (IP20 à IP54)

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.

Une question avant de commander ? 01 34 91 90 20

  • Réponse sous 24 h ouvrées
  • Conseil sur la couverture radio
  • Une seule demande pour plusieurs produits

En bref

  • Passerelle LoRaWAN d'intérieur, à poser au bureau ou dans un local technique
  • 2 ports Ethernet 10/100, Wi-Fi 2,4 GHz, option 4G Quectel EC25
  • Relaie vers TTN, ChirpStack ou votre serveur (Semtech UDP, Basic Station)
  • Concentrateur SX1302, sensibilité jusqu'à -142,5 dBm
  • Alimentation 12 à 24 V DC, adaptateur secteur fourni, 26 x 9 x 8,5 cm

Présentation

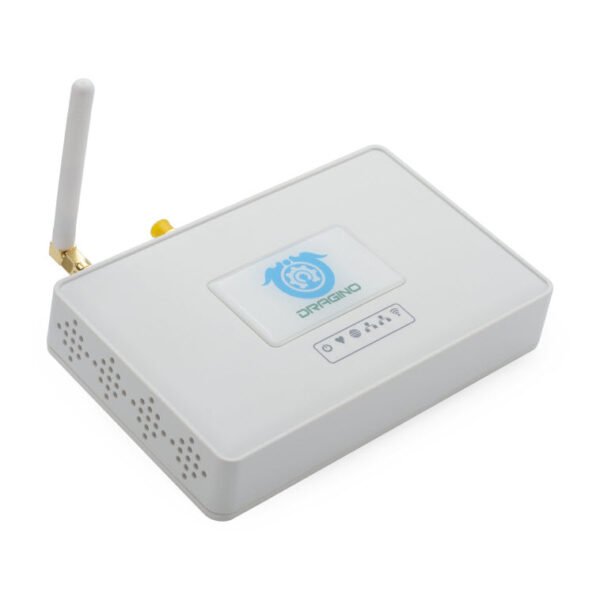

La Dragino LG308N est une passerelle LoRaWAN d'intérieur. Posée au bureau, dans la maison ou dans un local technique, elle reçoit les mesures des capteurs LoRaWAN de l'exploitation et les envoie sur Internet. Elle se branche sur la box par câble ou en Wi-Fi, ou passe par la 4G avec la version EC25.

Elle couvre le corps de ferme, les bâtiments d'élevage, les hangars et les parcelles proches. Son concentrateur SX1302 écoute plusieurs canaux en même temps, avec une sensibilité jusqu'à -142,5 dBm. Ses deux ports Ethernet permettent de l'insérer dans un réseau déjà câblé, entre la box et un autre équipement.

Points forts du LG308N

  • Concentrateur Semtech SX1302 et 2 SX1250, 10 voies de démodulation en parallèle

  • Sensibilité jusqu'à -142,5 dBm

  • 2 ports Ethernet 10/100 et Wi-Fi 802.11 b/g/n

  • Option 4G Quectel EC25 avec emplacement SIM standard

  • Semtech UDP et LoRaWAN Basic Station

  • Réception directe de capteurs en ABP et renvoi des valeurs en MQTT ou HTTP, sans serveur LoRaWAN

  • Linux open source, administration par interface web ou SSH

Usages en agriculture

  • Premier réseau de ferme

    Une passerelle au bureau pour relier les capteurs des bâtiments et des parcelles voisines. Voir nos capteurs d'élevage et bâtiments agricoles.

  • Stockage et froid

    Réception des sondes de chambre froide et de silo posées dans les bâtiments. Voir la rubrique stockage, silos et chaîne du froid.

  • Serres

    Couverture d'un ensemble de serres depuis le local technique.

  • Petit site sans serveur

    En mode ABP, la passerelle décode elle-même les trames des capteurs et envoie les valeurs vers votre outil en MQTT ou HTTP.

  • En complément d'une passerelle extérieure

    Elle couvre l'intérieur des bâtiments quand une DLOS8N sur mât couvre déjà les parcelles.

Installation et intégration

Posez la LG308N en hauteur, près d'une fenêtre ou à l'étage, loin des masses métalliques : elle portera plus loin vers l'extérieur. Un bardage en tôle ou une butte entre la passerelle et les capteurs réduit la couverture. Branchez-la sur la box en Ethernet ou en Wi-Fi, et sur l'adaptateur secteur fourni.

Au premier démarrage, elle ouvre un réseau Wi-Fi de configuration. Dans l'interface web, choisissez le serveur LoRaWAN (TTN, ChirpStack ou un serveur privé) et le mode Semtech UDP ou Basic Station. Elle reçoit tous les capteurs LoRaWAN en EU868, Dragino ou d'autres marques. Les mesures s'affichent ensuite sur la plateforme de votre choix, avec le décodeur Dragino, ou sur la plateforme Syclance proposée en option.

En version 4G, insérez une carte SIM au format standard prise chez un opérateur et réglez l'APN dans l'interface. Les voyants en façade montrent l'état de l'alimentation, de la liaison Internet et de la connexion au serveur LoRaWAN : on peut faire un premier diagnostic sans ordinateur. Un appui long sur le bouton recharge la configuration réseau. Au-delà de 30 secondes, la passerelle revient aux réglages d'usine.

Versions disponibles

RéférenceDifférenceUsage conseillé
LG308NEthernet et Wi-FiBâtiment équipé d'une box Internet

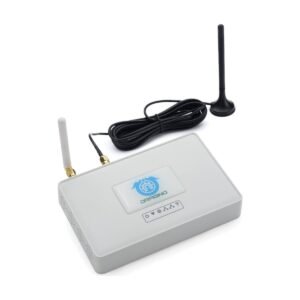

LG308N-EC25Ajout d'un modem 4G Quectel EC25Bâtiment sans Internet filaire ou besoin de secours

Caractéristiques techniques

Type
Passerelle LoRaWAN intérieure
Concentrateur
SX1302 + 2 x SX1250
Sensibilité
Jusqu'à -142,5 dBm
Bande
EU868 (863 à 870 MHz) pour la France
Interfaces
2 Ethernet 10/100, Wi-Fi 802.11 b/g/n, 1 USB 2.0, 1 Mini-PCIe
Option 4G
Quectel EC25, emplacement SIM standard
Alimentation
12 à 24 V DC, 2 A, adaptateur fourni
Système
Linux, AR9331 400 MHz, 64 Mo RAM, 16 Mo flash
Protocoles
Semtech UDP, LoRaWAN Basic Station
Dimensions
26 x 9 x 8,5 cm
Poids
450 g

Ce qu'il faut savoir avant de commander

Connexion

La passerelle reçoit les capteurs LoRaWAN de l'exploitation et transmet leurs mesures par internet : Ethernet ou Wi-Fi selon la version.

Installez l'antenne en hauteur, dégagée, pour couvrir les parcelles et les bâtiments.

Alimentation

Alimentation secteur ou adaptateur : prévoyez une prise ou une source d'alimentation à proximité.

À prévoir avec

Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.

01 34 91 90 20

Documentation

Documentation technique Dragino LG308N

Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.

Ouvrir la documentation (nouvel onglet)

Questions fréquentes

Peut-on poser la LG308N dehors ?

Non, c'est un modèle d'intérieur. Pour une pose sur mât ou en façade, prenez la DLOS8N en boîtier IP65.

Quelle portée attendre depuis un bâtiment ?

Dragino ne donne pas de portée chiffrée. Elle dépend des murs, du relief et de la hauteur de pose. Les bâtiments et les parcelles proches sont en général couverts. Pour des parcelles éloignées, une passerelle extérieure convient mieux. Nous pouvons étudier votre site.

Faut-il un abonnement ?

Pas pour le réseau LoRaWAN si vous utilisez un serveur gratuit ou privé. La version 4G demande une carte SIM data, à prendre chez un opérateur.

Reçoit-elle les capteurs d'autres marques ?

Oui. Tout capteur LoRaWAN en bande EU868 passe par la LG308N.
