Dragino LoRaWAN IoT Kit v32 versions

Kit de formation LoRaWAN avec passerelle LPS8v2

  • ConnexionAntenne à la ferme (LoRaWAN) ou Liaison radio LoRa point à point

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.

Une question avant de commander ? 01 34 91 90 20

  • Réponse sous 24 h ouvrées
  • Conseil sur la couverture radio
  • Une seule demande pour plusieurs produits

En bref

  • Passerelle Dragino LPS8v2 et deux nœuds LA66 pour monter un premier réseau LoRaWAN
  • Shield LA66 pour Arduino, adaptateur USB LA66, capteur DHT11 et LED RVB
  • Serveur LoRaWAN et Node-RED intégrés à la passerelle, pour des essais sans cloud
  • Exemples documentés : TTN, serveur local, communication point à point
  • Portée indicative de 500 à 5 000 m selon l'environnement d'après Dragino

Présentation

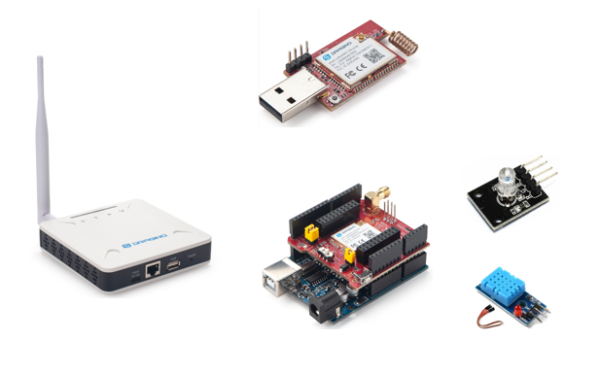

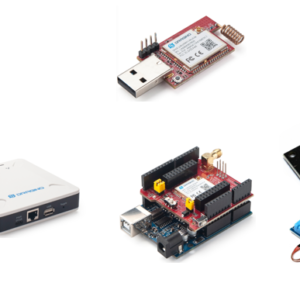

Le Dragino LoRaWAN IoT Kit v3 est un kit LoRaWAN de formation. Il contient une passerelle LoRaWAN LPS8v2, un shield LA66 pour carte Arduino, un adaptateur USB LA66 et quelques composants pour faire ses premières mesures.

Il s'adresse aux lycées agricoles, aux conseillers, aux services techniques de coopérative et aux intégrateurs qui veulent apprendre avant d'équiper des exploitations. On y voit comment est construit un réseau LoRaWAN, comment on enregistre un capteur, comment on décode les trames et comment on affiche les données. Après la formation, la passerelle du kit peut recevoir de vrais capteurs LoRaWAN dans un bâtiment de la ferme.

Points forts du LoRaWAN IoT Kit v3

  • Passerelle LoRaWAN Dragino LPS8v2 multi-canal

  • Shield LoRaWAN LA66 pour Arduino et adaptateur USB LoRaWAN LA66

  • Capteur de température et d'humidité DHT11, LED RVB et 60 câbles Dupont

  • Serveur LoRaWAN TTN v3 Stack et Node-RED intégrés à la passerelle

  • Essais en LoRaWAN multi-canal et en LoRa privé mono-canal point à point

  • Portée indicative de 500 à 5 000 m selon l'environnement, d'après Dragino

  • Adaptateur USB LA66 utilisable sur un PC, un téléphone ou un Raspberry Pi pour des essais en mouvement

Usages en agriculture

  • Formation

    Un lycée agricole ou un centre de formation monte le réseau en salle, puis mesure la température de la serre pédagogique.

  • Test de couverture

    L'adaptateur USB LA66 branché sur un téléphone sert de capteur mobile pour voir jusqu'où la passerelle reçoit sur l'exploitation.

  • Prototype

    Un intégrateur branche un capteur sur l'Arduino pour valider une idée avant de choisir un convertisseur ou nœud LoRaWAN industriel.

  • Démonstration

    Présenter la remontée de mesures à un groupe d'agriculteurs ou à une CUMA avant un projet collectif, puis comparer avec un capteur du commerce.

Installation et intégration

Dragino documente quatre exemples pas à pas : passerelle et nœuds reliés à TTN, serveur LoRaWAN intégré à la LPS8v2, Node-RED intégré, et liaison point à point entre les deux modules LA66 en LoRa privé.

Le shield se programme depuis l'environnement Arduino, avec les croquis fournis par Dragino. Il faut prévoir la carte Arduino. Ensuite, la même passerelle reçoit des capteurs LoRaWAN du commerce en EU868. Comme c'est un modèle d'intérieur, on la pose à l'étage du corps de ferme ou dans un local technique. Pour couvrir des parcelles éloignées, une passerelle extérieure sur mât prend le relais.

Versions disponibles

RéférenceDifférenceUsage conseillé
LoRaWAN IoT Kit v3Kit standard documenté par DraginoFormation et essais en intérieur
LoRaWAN IoT Kit v3-EC25Option 4G à confirmerEssais sur un site sans Internet filaire

Caractéristiques techniques

Type
Kit de découverte LoRa et LoRaWAN
Passerelle
Dragino LPS8v2
Nœuds
Shield LA66 pour Arduino, adaptateur USB LA66
Composants
1 DHT11, 1 LED RVB, 3 x 20 câbles Dupont
Logiciels
TTN v3 Stack et Node-RED intégrés à la LPS8v2
Bande
EU868 pour la France
Portée indicative
500 à 5 000 m selon l'environnement

Ce qu'il faut savoir avant de commander

Connexion

La passerelle reçoit les capteurs LoRaWAN de l'exploitation et transmet leurs mesures par internet.

Installez l'antenne en hauteur, dégagée, pour couvrir les parcelles et les bâtiments.

À prévoir avec

Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.

01 34 91 90 20

Documentation

Documentation technique Dragino LoRaWAN IoT Kit v3

Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.

Ouvrir la documentation (nouvel onglet)

Questions fréquentes

Faut-il savoir programmer ?

Des bases suffisent, les exemples Arduino sont fournis. Le kit est fait pour apprendre à programmer un nœud et à configurer un réseau.

La carte Arduino est-elle incluse ?

La liste de colisage Dragino mentionne le shield LA66 pour Arduino mais pas la carte Arduino elle-même. Prévoyez une carte compatible.

La passerelle du kit peut-elle servir ensuite sur l'exploitation ?

Oui. La LPS8v2 est une passerelle LoRaWAN à part entière qui reçoit les capteurs LoRaWAN en EU868. C'est un modèle d'intérieur.

Le kit marche-t-il sans Internet ?

Oui pour les essais. La LPS8v2 intègre un serveur LoRaWAN et Node-RED, accessibles depuis un navigateur sur le réseau local. Dragino décrit cet usage dans les exemples 2 et 3 du manuel. Internet reste utile pour passer par TTN ou une plateforme en ligne.

Quelle portée attendre ?

Dragino indique de 500 à 5 000 m selon l'environnement. Le relief, les haies, les bois et la hauteur de la passerelle font la différence.

Que contient la version EC25 ?

Cette référence ne figure pas dans la documentation Dragino du kit. Son contenu est à confirmer avec nous avant commande.

Produits associés

Demander un devis pour le LoRaWAN IoT Kit v3

Précisez-nous le nombre de kits et le contexte, formation ou essai sur une exploitation. Nous répondons sous 24 h ouvrées, avec un conseil sur la couverture radio du site. Les tarifs sont établis selon les quantités.
