Dragino LMS019 versions
Capteur d'humectation foliaire
- ConnexionAntenne à la ferme (LoRaWAN) ou réseau mobile (NB-IoT, LTE-M)
- AlimentationBatterie et panneau solaire ou pile lithium
- Autonomie annoncée3 à 5 ans
- ProtectionIP65 / IP66
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.
Une question avant de commander ? 01 34 91 90 20
- Réponse sous 24 h ouvrées
- Conseil sur la couverture radio
- Une seule demande pour plusieurs produits
En bref
- Feuille artificielle FDR : humectation de 0 à 100 % et température de feuille
- Humectation ±3 % de 0 à 50 %, température ±0,5 °C de -10 à 70 °C
- Sonde IP67 sur câble de 3,5 m, boîtier IP66
- LoRaWAN EU868, NB-IoT ou LTE-M selon la version
- Pile 8 500 mAh prévue pour 5 ans, pile 19 000 mAh ou panneau solaire
Présentation

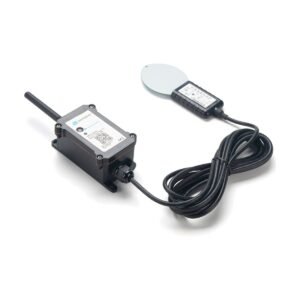

Le Dragino LMS01 mesure l'humectation du feuillage, c'est-à-dire la part de la surface de la feuille couverte d'eau, et la température de la feuille. Sa sonde a la forme d'une feuille et réagit comme elle à la rosée, à la pluie ou au givre. Elle se fixe dans la végétation, le boîtier sur un piquet à moins de 3,5 m.
La durée d'humectation entre dans les modèles de risque mildiou, black-rot, tavelure ou septoriose. Mesurée dans la parcelle, elle aide à positionner un traitement par rapport à une période de contamination, plutôt qu'à la cadence du calendrier. Le LMS01 fonctionne en LoRaWAN, NB-IoT ou LTE-M, sur pile ou sur panneau solaire.
Points forts du LMS01
Humectation de 0 à 100 % de la surface, résolution 0,1 %, précision ±3 % de 0 à 50 %
Température de feuille de -50 à 80 °C, précision meilleure que ±0,5 °C de -10 à 70 °C
Sonde FDR en forme de feuille, 15 lignes de nervures par centimètre pour détecter les fines gouttelettes
Sonde IP67 sur câble de 3,5 m, boîtier IP66
Pile Li-SOCl2 de 8 500 mAh prévue pour jusqu'à 5 ans, pile 19 000 mAh ou panneau solaire et batterie Li-ion 3 000 mAh
Émission toutes les 20 minutes par défaut, intervalle réglable
LoRaWAN 1.0.3 classe A en EU868 ; versions NB-IoT et LTE-M en MQTT, CoAP, UDP ou TCP
Usages en agriculture
Viticulture
Durée d'humectation et température de feuille pour les modèles mildiou et black-rot, qui datent les contaminations et guident le renouvellement de la protection.
Arboriculture
Suivi des périodes de contamination de la tavelure du pommier et du poirier au printemps.
Grandes cultures
Humectation du couvert pour les outils d'aide à la décision contre les maladies du blé.
Maraîchage et serres
Détection de la rosée et des condensations sur les cultures sous abri, pour régler l'aération.
Rosée et givre
La température de feuille et l'humectation signalent les dépôts de rosée ou de givre sur le feuillage.
Installation et intégration
Fixez la sonde dans la végétation, au centre du feuillage, à la hauteur et à l'orientation des feuilles à surveiller. Dragino précise que la face sensible est celle sans inscription : elle doit être exposée comme une feuille de la culture. Le boîtier se fixe sur un piquet ou un poteau à moins de 3,5 m. Pour la version solaire, orientez le panneau au sud.
En LoRaWAN, chaque LMS01 est livré avec ses clés OTAA. Déclarez-le sur TTN, ChirpStack ou votre serveur réseau, derrière une passerelle LoRaWAN Dragino ou un réseau opéré. Les versions -NB et -CB demandent une carte SIM objets connectés à prendre auprès d'un opérateur, non fournie. Elles se règlent en commandes AT, par Bluetooth ou liaison série.
Les mesures s'affichent sur la plateforme de votre choix avec le décodeur Dragino, ou sur la plateforme Syclance proposée en option.
Un modèle de risque a aussi besoin de la pluie, de la température et de l'humidité de l'air : associez le LMS01 à une station météo connectée.

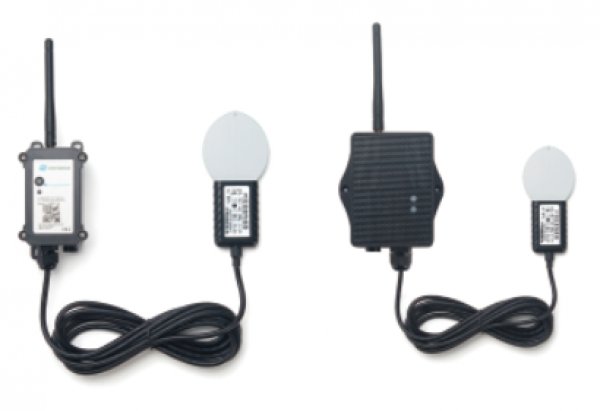

Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| LMS01-LB | LoRaWAN, pile 8 500 mAh | Cas général avec passerelle ou réseau LoRaWAN |
| LMS01-LB2 | LoRaWAN, pile 19 000 mAh | Intervalle court pendant la saison de traitement |
| LMS01-LS | LoRaWAN, solaire + batterie 3 000 mAh | Parcelle bien exposée, sans changement de pile |
| LMS01-NB-GE | NB-IoT, pile 8 500 mAh | Parcelle sans passerelle, couverture NB-IoT |
| LMS01-NB2-GE | NB-IoT, pile 19 000 mAh | Sans passerelle, émissions fréquentes |
| LMS01-NS-GE | NB-IoT, solaire + batterie 3 000 mAh | Sans passerelle, parcelle bien exposée |
| LMS01-CB-GE | LTE-M et NB-IoT, pile 8 500 mAh | Sans passerelle, choix du réseau mobile |
| LMS01-CB2-GE | LTE-M et NB-IoT, pile 19 000 mAh | Réseau mobile, émissions fréquentes |
| LMS01-CS-GE | LTE-M et NB-IoT, solaire + batterie 3 000 mAh | Réseau mobile, parcelle bien exposée |
Caractéristiques techniques
- Humectation foliaire
- 0 à 100 % de la surface, résolution 0,1 %, ±3 % (0 à 50 %), ±6 % au-delà
- Température de feuille
- -50 à 80 °C, résolution 0,1 °C, <±0,5 °C (-10 à 70 °C), <±1 °C ailleurs
- Principe
- FDR, sonde en forme de feuille
- Sonde
- IP67, câble de 3,5 m
- Boîtier
- IP66
- Radio
- LoRaWAN 1.0.3 classe A, EU868 ; NB-IoT ; LTE-M et NB-IoT selon la version
- Sensibilité LoRa
- Jusqu'à -139 dBm, puissance maximale +22 dBm
- Alimentation
- Pile Li-SOCl2 8 500 mAh ou 19 000 mAh, ou panneau solaire et batterie Li-ion 3 000 mAh
- Autonomie annoncée
- Jusqu'à 5 ans (version pile 8 500 mAh)
- Intervalle d'émission
- 20 minutes par défaut, réglable
- Température de fonctionnement
- -40 à 85 °C
- Configuration
- Bluetooth 5.1, commandes AT, downlink, OTA
Ce qu'il faut savoir avant de commander
Connexion
En LoRaWAN, il faut une passerelle à portée : une antenne installée à la ferme, ou un réseau LoRaWAN déjà en place.
En NB-IoT ou LTE-M, prévoyez une carte SIM objets connectés, à prendre auprès d'un opérateur. Elle n'est pas fournie.
Alimentation
Version solaire : panneau et batterie, à orienter au sud sans ombre portée.
Pile lithium : autonomie annoncée de 3 à 5 ans, selon l'intervalle de mesure.
À prévoir avec
Plateforme
Les mesures s'affichent sur la plateforme de votre choix. En option, la plateforme cloud Syclance regroupe courbes, alertes e-mail et SMS et historique de tous vos capteurs.
Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.
Documentation
Documentation technique Dragino LMS01
Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.
Questions fréquentes
Où placer la sonde dans la culture ?
Dans la zone de végétation à surveiller, là où les feuilles restent mouillées le plus longtemps. La face sensible, sans inscription, est exposée comme une feuille de la culture.
Quelle autonomie sur pile ?
Dragino annonce jusqu'à 5 ans avec la pile de 8 500 mAh. Un intervalle d'émission raccourci pendant la saison de traitement réduit cette durée. La pile de 19 000 mAh ou la version solaire conviennent mieux dans ce cas.
Faut-il une passerelle LoRaWAN ?
Pour les versions LoRaWAN, oui, ou un réseau opéré qui couvre la parcelle. La portée dépend du relief, de la végétation et de la hauteur d'antenne, et nous l'évaluons avec vous. Les versions NB-IoT et LTE-M utilisent le réseau mobile avec une carte SIM objets connectés.
Le LMS01 calcule-t-il le risque de maladie ?
Non. Il fournit l'humectation et la température de feuille. Le risque se calcule dans votre outil d'aide à la décision ou votre plateforme, en général avec les données d'une station météo.
