Dragino WSC23 versions

Station météo agricole modulaire

  • ConnexionAntenne à la ferme (LoRaWAN) ou réseau mobile (NB-IoT, LTE-M)
  • AlimentationBatterie rechargeable
  • ProtectionIP65 / IP66

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.

Une question avant de commander ? 01 34 91 90 20

  • Réponse sous 24 h ouvrées
  • Conseil sur la couverture radio
  • Une seule demande pour plusieurs produits

En bref

  • Transmetteur de station météo pour les capteurs Dragino WSS en RS485
  • Pluie, vent, température, humidité, pression, rayonnement, PAR, CO2, particules
  • LoRaWAN EU868, NB-IoT ou LTE-M selon la version
  • Boîtier IP66, batterie Li-ion 1 000 mAh rechargeable en 12 V
  • Jusqu'à 4 capteurs RS485 d'autres marques, déclarés par commande AT

Présentation

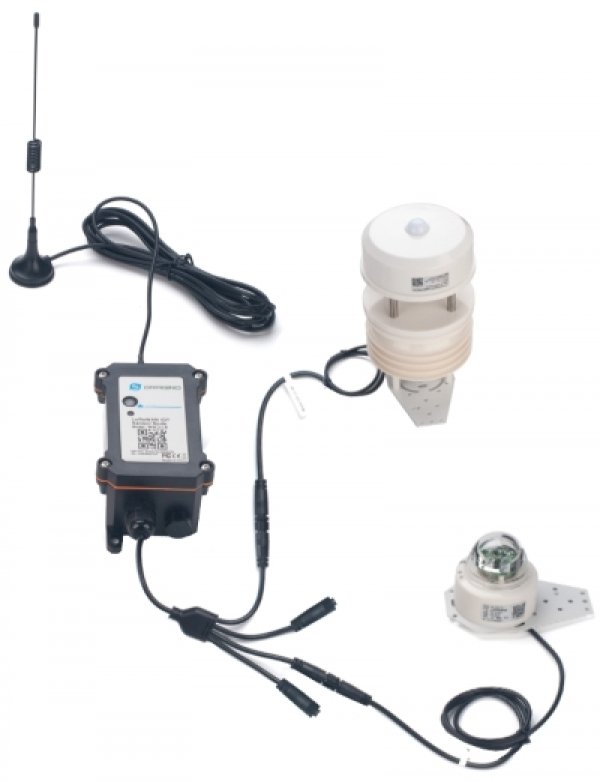

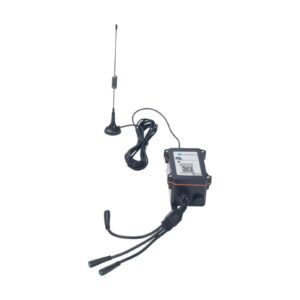

La Dragino WSC2 est un transmetteur de station météo. Il lit des capteurs filaires fixés sur le même mât et envoie leurs mesures par radio. La station se compose selon le besoin : un pluviomètre seul en bord de parcelle, ou un ensemble vent, rayonnement et PAR pour un domaine viticole ou une station d'essais.

L'exploitation dispose ainsi d'une météo mesurée sur la parcelle, et non à la station la plus proche. Les cumuls de pluie, le vent et l'humidité de l'air servent à caler les tours d'eau, à choisir les créneaux de traitement et à alimenter les modèles de maladies. La WSC2 existe en LoRaWAN et en NB-IoT ou LTE-M pour les sites sans passerelle.

Points forts du WSC2

  • Lecture des capteurs Dragino WSS-21 à WSS-27, du capteur 9 en 1 WSS-09 et du pluviomètre optique WSS-08

  • Entrée RS485 ouverte : jusqu'à 4 capteurs Modbus d'autres marques à 4 800 bauds, déclarés par commande AT

  • Entrée comptage d'impulsions pour pluviomètre

  • Boîtier étanche IP66

  • Batterie Li-ion rechargeable de 1 000 mAh, entrée et recharge en 12 V

  • Envoi toutes les 20 minutes par défaut, intervalle réglable

  • LoRaWAN 1.0.3 classe A, bande EU868 pour la France ; versions NB-IoT et LTE-M en MQTT, CoAP, UDP ou TCP

  • Réglages par Bluetooth 5.1, mise à jour du firmware sans fil (OTA)

Usages en agriculture

  • Irrigation

    Le cumul de pluie mesuré à la parcelle par un pluviomètre connecté (WSS-21 ou WSS-08) permet de décaler ou d'annuler un tour d'eau, sous pivot comme en goutte-à-goutte.

  • Protection de la vigne et des vergers

    Température, humidité et pluie alimentent les modèles de risque mildiou, oïdium ou tavelure et aident à positionner les traitements.

  • Créneaux de pulvérisation

    La vitesse du vent (WSS-22 ou WSS-09) indique si l'on peut traiter sans dérive.

  • Stations d'essais et conseil

    Rayonnement global (WSS-26) et PAR (WSS-27) pour le calcul de l'ETP ou le suivi de la photosynthèse.

  • Serres et abris

    Ambiance extérieure, luminosité et CO2 (WSS-23) pour régler les consignes d'ouverture et de chauffage.

Installation et intégration

Fixez le transmetteur et les capteurs sur un mât dégagé, loin des bâtiments, des arbres et des haies. Dragino précise que la WSC2 et ses capteurs sont alimentés par un régulateur solaire MPPT relié à un panneau et à une batterie de stockage. Ces éléments et l'armoire sont à prévoir sur place. Sans cette alimentation, les capteurs ne fonctionnent pas.

En LoRaWAN, chaque WSC2-L arrive avec ses clés OTAA. Déclarez-la sur votre serveur réseau, par exemple TTN ou ChirpStack, derrière une passerelle LoRaWAN Dragino ou un réseau opéré. Dragino publie le décodeur sur GitHub. Les mesures s'affichent ensuite sur la plateforme de votre choix, par exemple Datacake ou TagoIO, ou sur la plateforme Syclance proposée en option.

Les versions WSC2-N-GE et WSC2-C-GE passent par le réseau mobile, avec une carte SIM objets connectés NB-IoT ou LTE-M à prendre auprès d'un opérateur, non fournie. Elles envoient en MQTT, CoAP, UDP ou TCP. Les réglages se font en commandes AT par Bluetooth ou liaison série, ou à distance par downlink.

Versions disponibles

RéférenceDifférenceUsage conseillé
WSC2-LLoRaWAN EU868Exploitation équipée d'une passerelle ou couverte par un réseau LoRaWAN
WSC2-N-GENB-IoT, sans carte SIMSite isolé sans passerelle, bonne couverture NB-IoT
WSC2-C-GELTE-M et NB-IoT, sans carte SIMSite isolé, choix de l'opérateur et du réseau mobile disponible

Caractéristiques techniques

Fonction
Transmetteur de station météo modulaire
Capteurs pris en charge
WSS-08, WSS-09, WSS-21, WSS-22, WSS-23, WSS-24, WSS-25, WSS-26, WSS-27
Capteurs tiers
RS485 Modbus, 4 800 bauds, 4 capteurs maximum
Connectique
Câble 1 vers 3 : VCC, GND, RS485-A, RS485-B, comptage
Radio
LoRaWAN 1.0.3 classe A, EU868 (WSC2-L) ; NB-IoT (WSC2-N-GE) ; LTE-M et NB-IoT (WSC2-C-GE)
Batterie interne
Li-ion rechargeable 1 000 mAh
Alimentation et recharge
12 V, alimentation externe nécessaire pour les capteurs
Indice de protection
IP66
Intervalle d'émission
20 minutes par défaut, réglable
Configuration
Bluetooth 5.1, commandes AT, downlink, mise à jour OTA

Ce qu'il faut savoir avant de commander

Connexion

En LoRaWAN, il faut une passerelle à portée : une antenne installée à la ferme, ou un réseau LoRaWAN déjà en place.

En NB-IoT ou LTE-M, prévoyez une carte SIM objets connectés, à prendre auprès d'un opérateur. Elle n'est pas fournie.

Alimentation

Batterie rechargeable.

À prévoir avec

Plateforme

Les mesures s'affichent sur la plateforme de votre choix. En option, la plateforme cloud Syclance regroupe courbes, alertes e-mail et SMS et historique de tous vos capteurs.

Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.

01 34 91 90 20

Documentation

Documentation technique Dragino WSC2

Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.

Ouvrir la documentation (nouvel onglet)

Questions fréquentes

Quels capteurs faut-il ajouter à la WSC2 ?

Le transmetteur ne mesure rien seul. On l'associe aux capteurs WSS : pluviomètre WSS-21 ou WSS-08, vent WSS-22, capteur 4 en 1 WSS-25, ou capteur 9 en 1 WSS-09 (vent, température, humidité, pression, luminosité, particules et bruit). Le choix dépend des décisions à prendre sur l'exploitation.

La WSC2 a-t-elle besoin d'une alimentation extérieure ?

Oui. La batterie interne de 1 000 mAh se recharge en 12 V, et les capteurs doivent être alimentés. Dragino préconise un panneau solaire, un régulateur MPPT et une batterie de stockage, à prendre sur place.

Quelle différence avec la WSC2-Compact ?

La WSC2-Compact a un panneau solaire intégré et des capteurs basse consommation (DR-THP-6P, DR-IL-6P, DR-RG-6P, vendus à part) qui n'ont pas besoin d'alimentation externe. La WSC2 accepte plus de capteurs et des capteurs RS485 d'autres marques, mais son alimentation est à prévoir.

Faut-il une passerelle LoRaWAN ?

Pour la WSC2-L, oui, ou un réseau LoRaWAN opéré qui couvre la parcelle. Les versions NB-IoT et LTE-M s'en passent, s'il y a une couverture mobile sur le site et une carte SIM.

Peut-on brancher un capteur d'une autre marque ?

Oui, s'il communique en RS485 Modbus à 4 800 bauds. La commande AT+DYSENSOR permet d'en déclarer jusqu'à 4. Leurs valeurs sont ajoutées à la trame envoyée.
