Dragino TS019 versions
Capteur d'inclinaison d'extérieur
- ConnexionAntenne à la ferme (LoRaWAN) ou réseau mobile (NB-IoT, LTE-M)
- AlimentationBatterie et panneau solaire ou pile lithium
- Autonomie annoncée3 à 5 ans
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.
Une question avant de commander ? 01 34 91 90 20
- Réponse sous 24 h ouvrées
- Conseil sur la couverture radio
- Une seule demande pour plusieurs produits
En bref
- Inclinaison en tangage et roulis de -180 à 180°, précision 0,3°
- Alarme sur variation d'angle ou sortie de plage
- LoRaWAN EU868, NB-IoT ou LTE-M selon la version (SIM non fournie)
- Pile 8 500 mAh jusqu'à 5 ans, 19 000 mAh ou solaire
- Fonctionne de -40 à 85 °C
Présentation

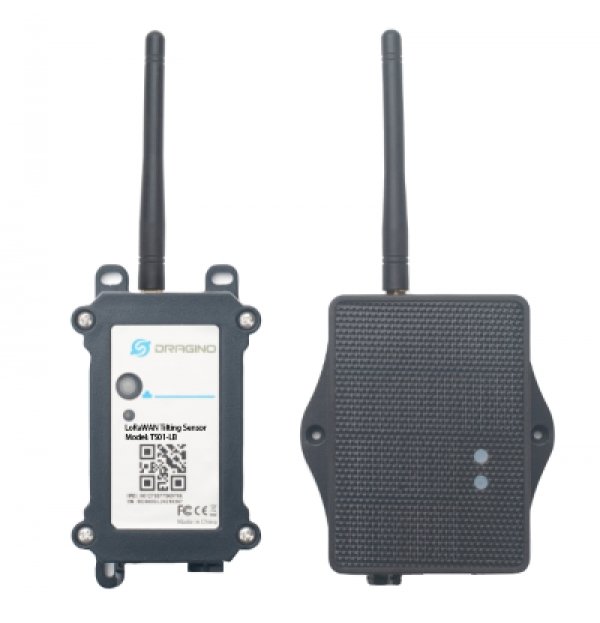

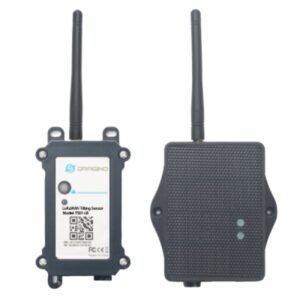

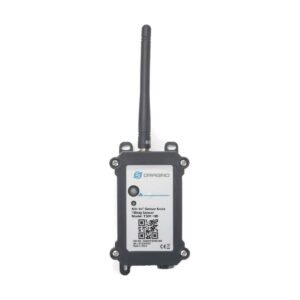

Le Dragino TS01 est un capteur d'inclinaison d'extérieur. Il mesure l'angle de tangage et de roulis d'un poteau, d'une structure ou d'un équipement, et existe en LoRaWAN, en NB-IoT et en LTE-M.
Il signale un poteau de palissage qui penche après un coup de vent, une structure de serre qui se déforme, une trappe de silo restée ouverte ou une barrière basculante relevée. L'alerte arrive sur votre téléphone via la plateforme en option, sans tournée de contrôle.
Points forts du TS01
Tangage et roulis de -180 à 180°
Précision de 0,3°, résolution de 0,1°
Deux modes d'alarme : variation d'angle ou sortie de plage
Pile Li-SOCl2 8 500 mAh jusqu'à 5 ans, 19 000 mAh ou solaire
Datalog pour récupérer les mesures après une coupure réseau
Configuration Bluetooth 5.1 et mise à jour OTA
Fonctionnement de -40 à 85 °C
Usages en agriculture
Vergers et vignes palissés
Poteaux de tête et structures de filets paragrêle après un épisode de vent.
Serres et tunnels
Déformation d'une structure ou position d'un ouvrant.
Silos et cuves
Ouverture d'une trappe ou d'un couvercle, vue par le changement d'angle.
Arbres remarquables et haies
Alerte sur un arbre qui penche au bord d'un chemin d'exploitation.
Matériel et accès
Position d'une barrière basculante ou d'un équipement relevable.
Voir aussi l'ensemble des capteurs d'inclinaison et vibration et de stockage et silos.
Installation et intégration
Fixez le TS01 à plat ou à la verticale sur l'élément à surveiller : Dragino documente les deux sens de montage. Après la pose, notez l'angle de référence, puis réglez les seuils d'alarme.
En LoRaWAN, il rejoint le réseau en OTAA classe A après un appui long sur le bouton. Il fonctionne avec une passerelle LoRaWAN Dragino ou un réseau opéré, sur The Things Stack, ChirpStack ou une plateforme MQTT, avec le décodeur Dragino. Les mesures s'affichent sur la plateforme de votre choix grâce au décodeur Dragino, ou sur la plateforme Syclance proposée en option.
Les versions NB-IoT et LTE-M passent par le réseau mobile avec une carte SIM objets connectés, non fournie, à prendre chez un opérateur. Elles envoient en MQTT, MQTTs, UDP, TCP ou CoAP. Intervalle et seuils XALARM et YALARM se règlent par Bluetooth, commandes AT ou downlink.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| TS01-CB2-GE | LTE-M et NB-IoT, pile 19 000 mAh | Site isolé sans LoRaWAN, longue durée |
| TS01-CS-GE | LTE-M et NB-IoT, solaire + batterie Li-ion 3 000 mAh | Site isolé sans LoRaWAN, exposé au soleil |
| TS01-CB-GE | LTE-M et NB-IoT, pile Li-SOCl2 8 500 mAh | Site sans réseau LoRaWAN, couvert en réseau mobile |
| TS01-LB2 | LoRaWAN, pile 19 000 mAh | Alarmes fréquentes ou intervalle court |
| TS01-LS | LoRaWAN, solaire + batterie Li-ion 3 000 mAh | Verger ou parcelle ensoleillée, sans changement de pile |
| TS01-LB | LoRaWAN, pile Li-SOCl2 8 500 mAh | Exploitation couverte par une passerelle LoRaWAN |
| TS01-NB2-GE | NB-IoT, pile 19 000 mAh | Site isolé sans LoRaWAN, longue durée |
| TS01-NS-GE | NB-IoT, solaire + batterie Li-ion 3 000 mAh | Site isolé sans LoRaWAN, exposé au soleil |
| TS01-NB-GE | NB-IoT, pile Li-SOCl2 8 500 mAh | Site sans réseau LoRaWAN, couvert en réseau mobile |
Caractéristiques techniques
- Mesure
- Inclinaison sur 2 axes (tangage et roulis)
- Plage
- -180 à 180°
- Précision
- 0,3°
- Résolution
- 0,1° (0,05° objet immobile)
- Alarmes
- Variation d'angle ou sortie de plage min et max
- Intervalle par défaut
- 20 minutes (LoRaWAN)
- LoRaWAN
- v1.0.3 classe A, OTAA, 868 MHz (EU868) pour la France
- Radio LoRa
- +22 dBm max, sensibilité jusqu'à -139 dBm
- Cellulaire
- NB-IoT ou LTE-M et NB-IoT selon version, carte SIM
- Alimentation
- Pile Li-SOCl2 8 500 mAh, pile 19 000 mAh ou solaire + Li-ion 3 000 mAh
- Autonomie annoncée
- Jusqu'à 5 ans (pile 8 500 mAh)
- Consommation en veille
- 5 µA à 3,3 V
- Température de fonctionnement
- -40 à 85 °C
- Configuration
- Bluetooth 5.1, AT, downlink, OTA
Ce qu'il faut savoir avant de commander
Connexion
En LoRaWAN, il faut une passerelle à portée : une antenne installée à la ferme, ou un réseau LoRaWAN déjà en place.
En NB-IoT ou LTE-M, prévoyez une carte SIM objets connectés, à prendre auprès d'un opérateur. Elle n'est pas fournie.
Alimentation
Version solaire : panneau et batterie, à orienter au sud sans ombre portée.
Pile lithium : autonomie annoncée de 3 à 5 ans, selon l'intervalle de mesure.
À prévoir avec
Plateforme
Les mesures s'affichent sur la plateforme de votre choix. En option, la plateforme cloud Syclance regroupe courbes, alertes e-mail et SMS et historique de tous vos capteurs.
Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.
Documentation
Documentation technique Dragino TS01
Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.
Questions fréquentes
Quelle précision de mesure d'angle ?
Dragino annonce 0,3° de précision sur -180 à 180°, avec une résolution de 0,1° (0,05° quand l'objet est immobile). Le capteur mesure deux axes, tangage et roulis.
Comment être alerté d'un basculement ?
Deux modes d'alarme : alerte quand l'angle varie de plus d'un seuil depuis la dernière mesure, ou alerte quand l'angle sort d'une plage mini et maxi fixée par axe. Le capteur envoie alors un message tout de suite.
Quelle autonomie en plein champ ?
Avec sa pile Li-SOCl2 de 8 500 mAh, le TS01 est prévu pour jusqu'à 5 ans selon Dragino. Cette durée varie avec l'intervalle d'émission (20 minutes par défaut) et le nombre d'alarmes. La version solaire évite le changement de pile.
Faut-il une passerelle LoRaWAN ?
Pour les versions LoRaWAN, oui, ou un réseau LoRaWAN opéré qui couvre la parcelle. Les versions NB-IoT et LTE-M passent par le réseau mobile avec une carte SIM, sans passerelle.
