Dragino TC112 versions

Capteur de température à thermocouple K LoRaWAN

  • ConnexionAntenne à la ferme (LoRaWAN)
  • AlimentationPile lithium

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs adaptés et conseil technique.

Une question avant de commander ? 01 34 91 90 20

  • Réponse sous 24 h ouvrées
  • Conseil sur la couverture radio
  • Une seule demande pour plusieurs produits

En bref

  • Thermocouple type K intégré sur 2 m, mesure de -50 à 200 °C
  • LoRaWAN 1.0.3 classe A en EU868, envoi toutes les 20 minutes par défaut
  • Pile Li-SOCl2 8 500 mAh (LB) ou 19 000 mAh (LB2)
  • Alarmes de seuil haut et bas, mesures gardées en mémoire sans réseau

Présentation

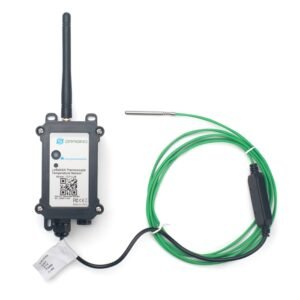

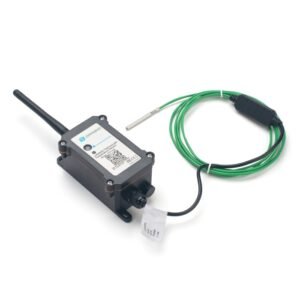

Le Dragino TC11 mesure une température de -50 à 200 °C avec un thermocouple de type K de 2 m relié à un boîtier sur pile. La même sonde suit le froid négatif d'un congélateur ou l'air chaud d'un séchoir.

Le boîtier reste dehors, seule la sonde entre dans l'enceinte, le tas ou la gaine. On l'utilise là où un capteur d'ambiance ne va pas : chambre froide négative, cellule de séchage, circuit d'eau chaude d'une serre. Une alarme part quand la valeur sort de la plage réglée.

Points forts du TC11

  • Thermocouple type K intégré, plage de -50 à 200 °C

  • Sonde sur câble de 2 m

  • LoRaWAN 1.0.3 classe A, sensibilité jusqu'à -139 dBm, puissance jusqu'à +22 dBm

  • Alarmes de seuil haut et bas, avec intervalle minimal entre deux alertes

  • Mesures mémorisées sans réseau, récupérables ensuite

  • Pile Li-SOCl2 8 500 mAh (TC11-LB) ou 19 000 mAh (TC11-LB2), 5 µA en veille

  • Configuration par Bluetooth 5.1, mise à jour du micrologiciel sans fil

Usages en agriculture

  • Chambre froide et congélateur

    Enceinte négative de produits fermiers, alerte sur une remontée de température. Voir notre rayon chambres froides et chaîne du froid.

  • Séchoir

    Température de l'air chaud d'une cellule de séchage de grain, de noix ou de plantes.

  • Compost et fumier

    Montée en température du tas, qui indique le démarrage de la fermentation.

  • Serre chauffée

    Température d'un circuit d'eau chaude ou d'une sortie de chaudière.

Installation et intégration

Fixez le boîtier sur une paroi ou un poteau, hors de la zone chaude ou froide. Seule la sonde y entre, par un joint de porte ou une gaine. En chambre froide, placez-la dans un tampon de température Dragino pour suivre la température des produits plutôt que celle de l'air.

Le TC11 rejoint le réseau en OTAA avec les clés de son étiquette, via une passerelle Dragino sur l'exploitation (voir nos passerelles LoRaWAN) ou un réseau opéré. Le décodeur Dragino se charge dans The Things Stack (TTN), ChirpStack ou une plateforme compatible, avec export MQTT. Les mesures s'affichent sur la plateforme de votre choix grâce au décodeur Dragino, ou sur la plateforme Syclance proposée en option.

Un appui de plus de 3 secondes sur le bouton met le capteur en marche. Seuils d'alarme et intervalle d'envoi se règlent ensuite par Bluetooth, commandes AT ou downlink.

Versions disponibles

RéférenceDifférenceUsage conseillé
TC11-LBPile Li-SOCl2 8 500 mAhSuivi courant à 20 minutes
TC11-LB2Pile Li-SOCl2 19 000 mAhEnvois plus fréquents ou point difficile d'accès

Caractéristiques techniques

Type de sonde
Thermocouple type K intégré
Plage de mesure
-50 à 200 °C
Longueur de sonde
2 m
Connectivité
LoRaWAN 1.0.3 classe A, OTAA, EU868
Sensibilité radio
Jusqu'à -139 dBm
Puissance d'émission
Jusqu'à +22 dBm
Intervalle d'envoi par défaut
20 minutes
Alimentation
Pile Li-SOCl2 8 500 mAh ou 19 000 mAh
Consommation en veille
5 µA sous 3,3 V
Température de fonctionnement du boîtier
-40 à 85 °C
Fonctions
Alarmes de seuil, mémorisation des données, synchronisation de l'heure
Configuration
Bluetooth 5.1, commandes AT, downlink, mise à jour OTA

Ce qu'il faut savoir avant de commander

Connexion

En LoRaWAN, il faut une passerelle à portée : une antenne installée à la ferme, ou un réseau LoRaWAN déjà en place.

Alimentation

Pile lithium.

À prévoir avec

Plateforme

Les mesures s'affichent sur la plateforme de votre choix. En option, la plateforme cloud Syclance regroupe courbes, alertes e-mail et SMS et historique de tous vos capteurs.

Un doute sur la version ou la couverture radio ? Un conseiller vous répond sous 24 h ouvrées.

01 34 91 90 20

Documentation

Documentation technique Dragino TC11

Fiche technique et manuel du fabricant, en anglais, sur wiki.dragino.com.

Ouvrir la documentation (nouvel onglet)

Questions fréquentes

Quelle différence entre le TC11 et le TC01 ?

Le TC11 est livré avec son thermocouple type K, prêt à poser. Le TC01 n'a que deux fils libres : vous y raccordez le thermocouple de votre choix (K, J, N, R, S, T, E ou B).

Peut-il mesurer une chambre froide négative ?

Oui, la mesure descend à -50 °C. Le boîtier fonctionne de -40 à 85 °C et peut rester hors de l'enceinte.

Quelle portée jusqu'à la passerelle ?

Elle dépend du relief et des bâtiments. Les panneaux isolants d'une chambre froide affaiblissent le signal : laissez le boîtier et son antenne dehors. Nous vérifions la couverture avec vous avant le chiffrage.

Combien de temps dure la pile ?

Dragino annonce plusieurs années. La durée réelle dépend de l'intervalle d'envoi et du nombre d'alarmes. La pile du TC11-LB2 a plus de deux fois la capacité de celle du TC11-LB.

Que se passe-t-il si le réseau est coupé ?

Le TC11 continue de mesurer et garde les valeurs en mémoire. On les récupère quand la liaison revient.

Utilisé en

Produits associés

Demander un devis pour le TC11

Indiquez le nombre de points à suivre et leur emplacement (chambre froide, séchoir, serre) : nous répondons sous 24 h ouvrées, avec un conseil sur la couverture radio de l'exploitation. Les tarifs dépendent des quantités.
